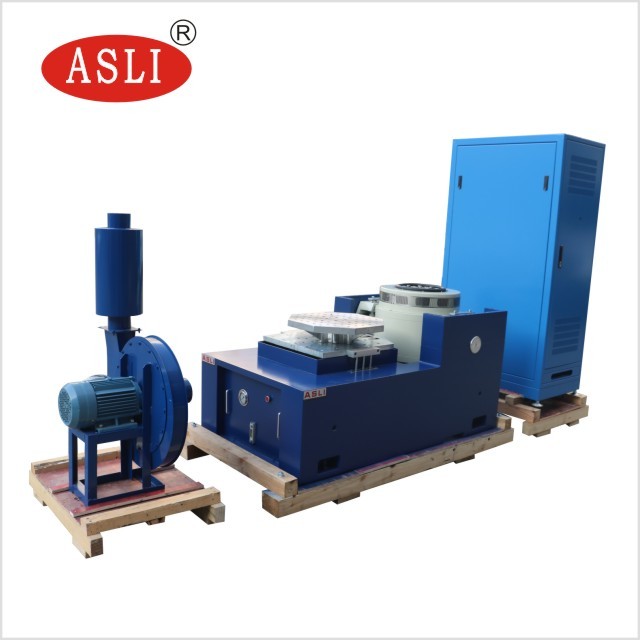

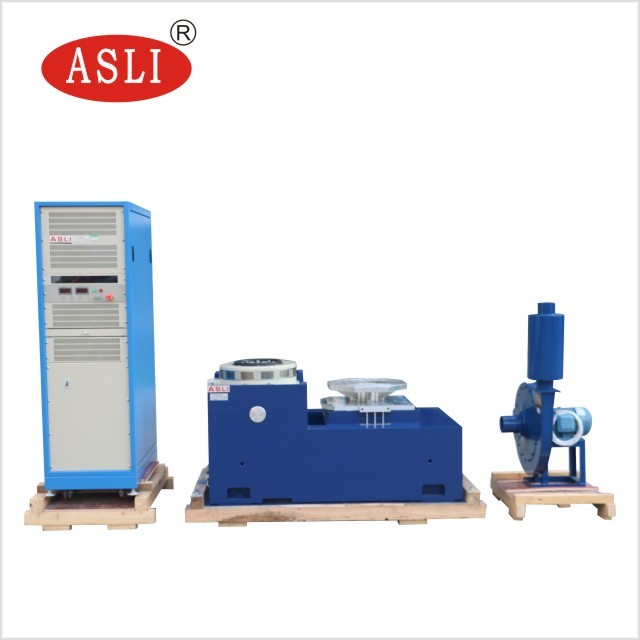

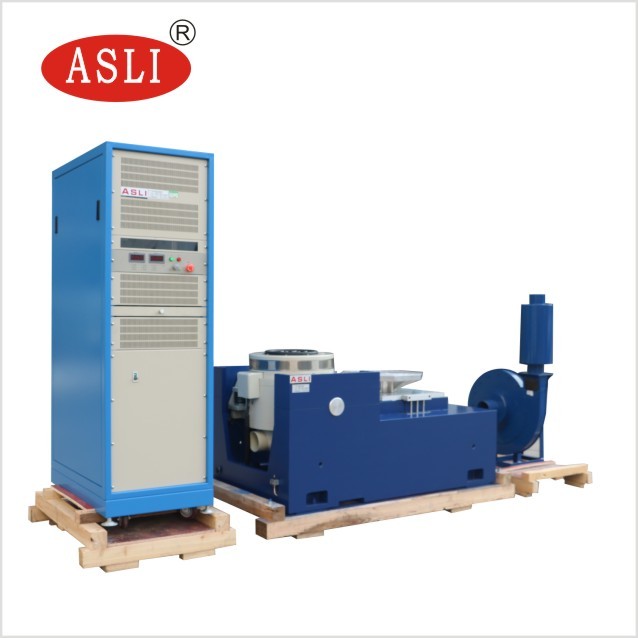

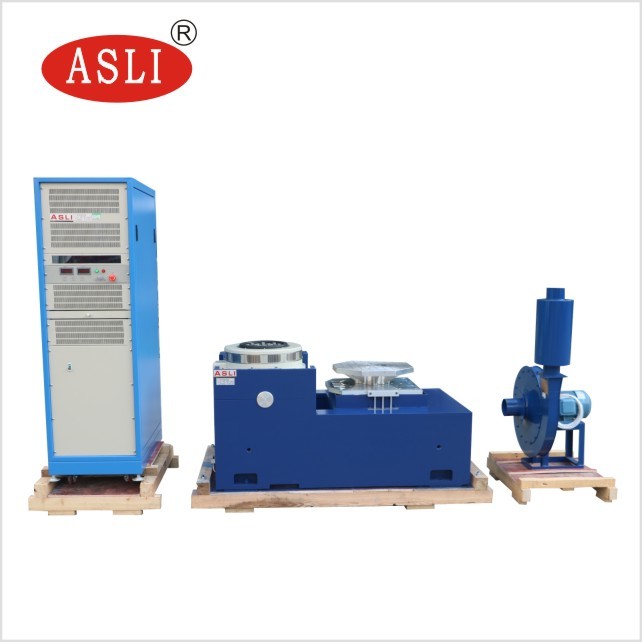

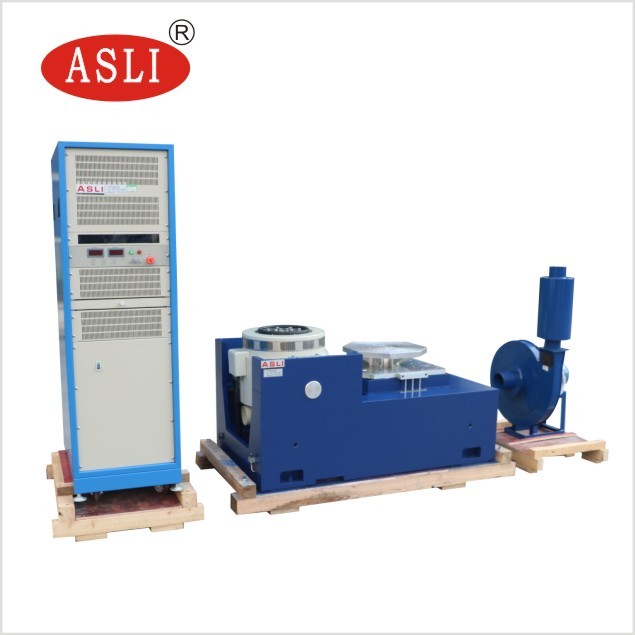

ISTA 6 1000kg casuale. Macchina di prova di vibrazione di F con la Tabella verticale di slittamento

Questo sistema di prova a vibrazione elettodinamica è progettato per i test di vibrazione casuale ISTA 6-Amazon, dotato di tavole scorrevoli sia verticali che orizzontali. Offre prestazioni affidabili per una vasta gamma di applicazioni di test industriali e commerciali.

In qualità di produttore di prodotti della serie a vibrazione elettrica, adottiamo tecnologie moderne avanzate tra cui una struttura a doppio circuito magnetico, cerchi di azione dello scheletro auto-generati, supporto aerodinamico, cuscinetti a rulli e guida lineare, e isolamento del perno. Queste tecnologie consentono al sistema di eseguire test di vibrazione sinusoidale sugli assi X, Y e Z e test di vibrazione casuale a banda larga, nonché test di impulsi classici (semisinusoidali, trapezoidali, a onda a dente di sega) e test dello spettro di risposta agli urti.

Il tester di vibrazione ad alta frequenza è ampiamente utilizzato nella difesa nazionale, armi, aviazione, aerospaziale, comunicazioni, elettronica, elettrodomestici, elettrodomestici e altri settori.

1. Scheletro del cerchio dinamico ben progettato con una frequenza di risonanza assiale più elevata.
2. Design a doppio circuito magnetico con bassa dispersione di flusso magnetico, struttura compatta e layout razionale.
3. Cuscinetti a rulli dell'asta di bilanciere con orientamento della rigidità del corpo composito dritto e orientato all'importazione, che fornisce un'eccellente capacità di carico eccentrico.
4. Fondazione di isolamento del perno dedicata all'uso orizzontale, offrendo una comoda installazione mobile.
5. Il sistema di movimento avanzato garantisce un'elevata affidabilità del cerchio dinamico.
6. Il nuovo design del condotto migliora l'effetto di raffreddamento.
7. La rigidità statica e la rigidità dinamica del piccolo pallone del cuscinetto aumentano la capacità del tavolo vibrante e migliorano le prestazioni a bassa frequenza.

1. Forza nominale: forza sinusoidale 10000N; forza casuale 10000N; forza d'urto 10000N.
2. Intervallo di Frequenza: da 5 Hz a 3500 Hz; supporta frequenza fissa, sweep avanti e indietro, modalità sinusoidale, casuale e d'urto.
3. Modalità Sweep-Frequenza: lineare, logaritmica, sweep avanti e indietro, frequenza fissa.
4. Tempi di Sweep-Frequenza: da 1 a 32767.
5. Tempo di Sweep-Frequenza: frequenza fissa/singola 1–3600 min; le curve di sweep-frequenza possono essere visualizzate.
6. Accelerazione massima: 1000 m/s² (senza carico).
7. Velocità massima: 1.8 m/s.
8. Spostamento massimo: 51 mm p-p (senza carico), doppio picco.
9. Spostamento d'impatto: 51 mm.
10. Peso della bobina mobile: 14 kg.
11. Direzioni di Vibrazione: Vibrazione verticale + orizzontale.
12. Onda di Vibrazione: sinusoidale, casuale, d'urto.
13. Diametro della bobina mobile: φ240 mm.
14. Dimensioni del Sistema di Vibrazione (mm): L1046 × A660 × P783 mm.
15. Peso del Sistema di Vibrazione: 900 kg.

• Il piccolo banco di carico consente un'accelerazione e una frequenza di lavoro più elevate, migliorando la capacità di carico e le prestazioni dell'intero banco macchina.
• Il banco orizzontale e il banco di vibrazione sono di tipo integrale con una struttura perfetta, comodi da installare e regolare.
• Binario a pressione statica, a V, con capacità di resistenza alla pendenza e al carico di polarizzazione.
• Pompa dell'olio integrata con buona struttura e facile funzionamento.

1. Gli utenti devono preparare carrelli elevatori e attrezzi per lo spostamento dell'attrezzatura, poiché è molto pesante. Assicurarsi inoltre che la porta sia abbastanza grande da consentire il passaggio dell'attrezzatura.
2. L'ambiente operativo dovrebbe essere a temperatura ambiente con buona ventilazione. Si consiglia vivamente di installare un condizionatore d'aria nell'area di lavoro. La distanza spaziale sui lati sinistro, destro e posteriore della macchina deve essere di almeno 700 mm, e quella anteriore di almeno 1500 mm.

Prima pellicola in PP, poi schiuma da 10 mm tra la macchina e la cassa, e all'esterno una cassa standard in compensato per esportazione.
