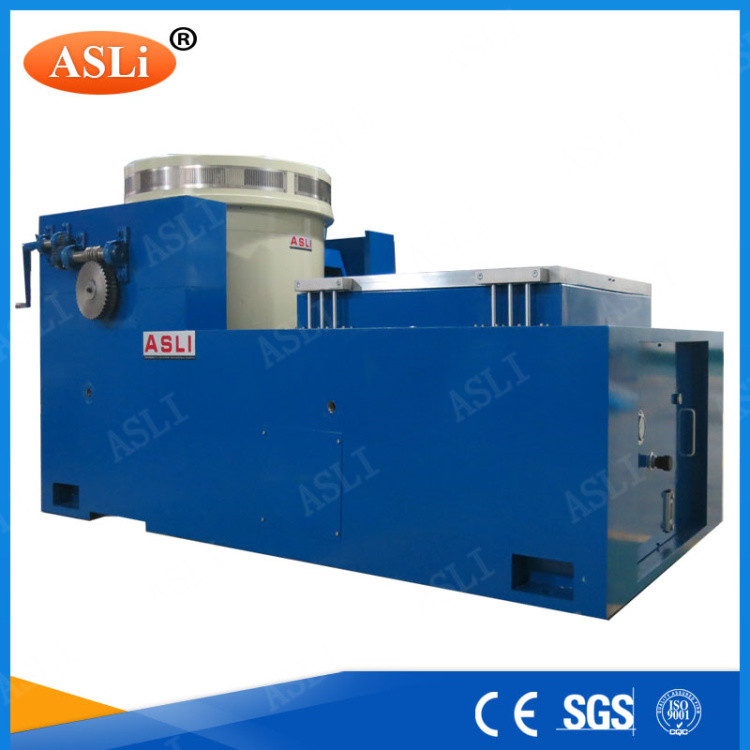

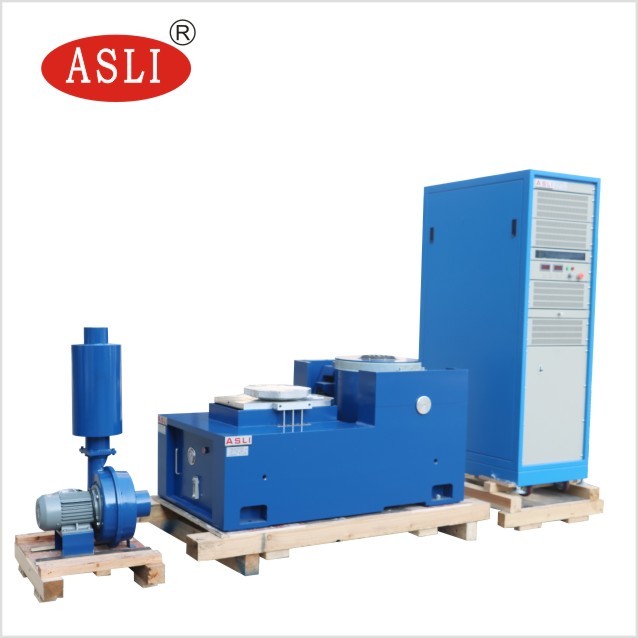

Apparecchiatura di prova per vibrazioni ES-6.pdf
Amplificatore digitale a controllo elettromagnetico per test di apparecchiature di laboratorio
La corsa può essere personalizzata,
Dimensioni del tavolo vibrante scelte in base alle dimensioni del campione,
Test di vibrazione per Laboratorio, ricambi auto, illuminazione a LED, batterie, cavi, imballaggi...
Parametri tecnici:
| 10 |
Forza sinusoidale nominale (N) |
Forza casuale nominale (N) |
Frequenza Gamma (Hz) |
Accelerazione nominale (m/s2) | Velocità nominale (m/s) |
Corsa nominale (p-p)mm |
Carico massimo (Kg) | bobina mobile (Kg) |
Dimensioni della bobina mobile (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 300×300 | 1.6 | 1000 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 300×300 | 1.6 | 1000 | 350 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 300×300 | 1.6 | 51 | 350 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 300×300 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 300×300 | 1.8 | 51 | 300 | 350 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 300×300 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 300×300 | 1.8 | 51 | 600×600 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 300×300 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 300×300 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 300×300 | 1.8 | 51 | 300×300 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 300×300 | 1.8 | 51 | 1100 | 90 | VT0303 |
Il livello massimo di accelerazione del vibratore elettromagnetico è determinato dalla corrente massima e dal carico. A bassa frequenza, la corsa della parte mobile è limitata in modo che l'accelerazione non raggiunga un livello elevato. La frequenza di risonanza dell'elemento mobile è impostata al di sopra del limite superiore dell'intervallo di frequenza.Le prestazioni del generatore di vibrazioni possono essere riflesse dal grafico che mostra l'accelerazione massima a diverse frequenze. Utilizzando un grafico log-log, la limitazione della corsa può essere espressa da una linea retta con una pendenza di 6 dB/ottava.parametri tecnici dell'espansore verticale:Modello
Peso (kg)Frequenza massima (Hz)Dimensioni banco
VT300
| 10 | 2000 | Φ300 | VT400 |
| 16 | 2000 | 400×400 | VT500 |
| 25 | 1500 | 400×400 | VT600 |
| 35 | 1000 | 500×500 | VT0303 |
| 15 | 2000 | 300×300 | VT0404 |
| 22 | 1500 | 400×400 | VT0505 |
| 30 | 500 | 500×500 | VT0606 |
| 58 | 350 | 600×600 | VT0808 |
| 140 | 350 | VTl010 | |
| 180 | 350 | VT1212 | |
| 250 | 350 | VT1212 (banco rotondo) | |
| 220 | 350 | Se desideri saperne di più sulle apparecchiature di prova per vibrazioni elettromagnetiche, non esitare a inviare le tue richieste, dopodiché potremo fornire ulteriore supporto. | |
