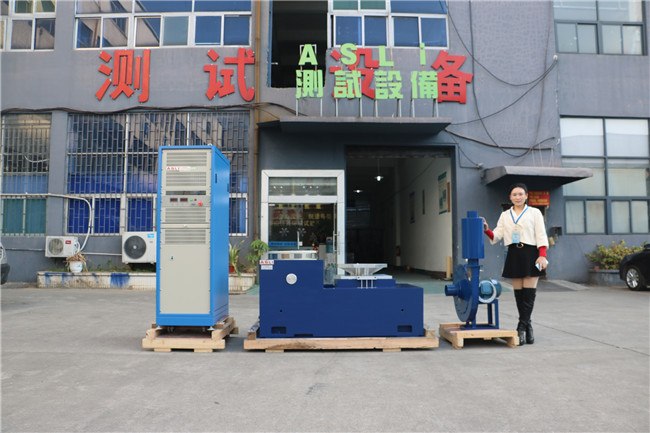

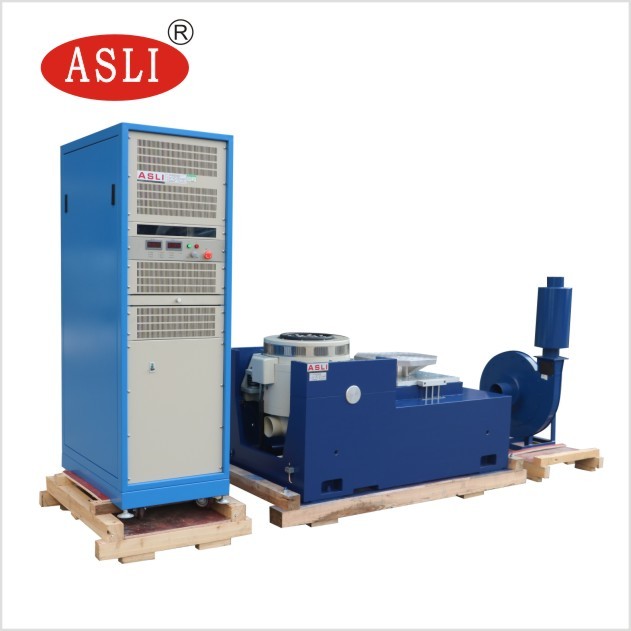

Norma di mil STD 810F dell'attrezzatura di prova della tavola vibrante 20KN
Product Details
| forza di vibrazione: | 20KN | direzione delle vibrazioni: | vibrazione verticale+orizzontale |
|---|---|---|---|
| Standard: | Mil STD 810G, MIL STD 810F | Max. Spostamento: | 51 mm |
| Velocità: | 1,8 m/s | Garanzia gratuita: | 1 anno o più |
| Evidenziare |
tavolo vibrante da 20KN,apparecchiatura di vibrazione MIL STD 810F,tavolo di prova a vibrazione industriale |
||
Product Description
Scarica il PDF del sistema di test per vibrazioni meccaniche ES-10

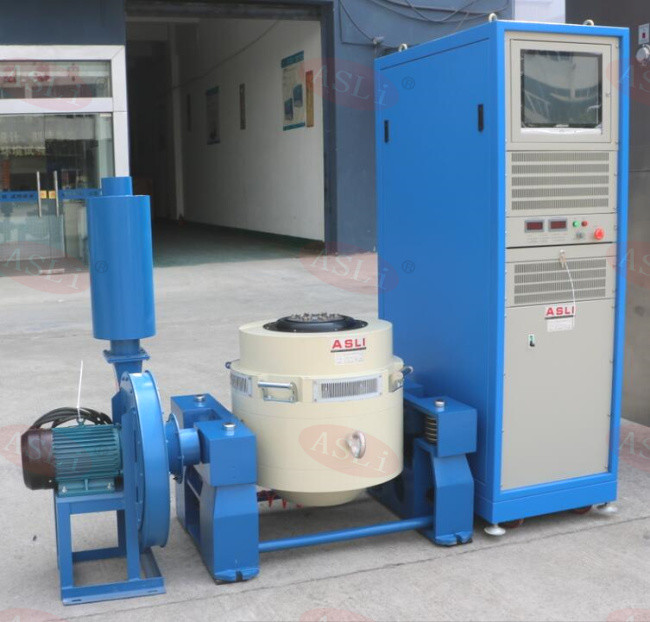

Il Tester universale per vibrazioni per simulazione di trasporto / Agitatore elettromagnetico è progettato per test di vibrazione precisi e affidabili in un'ampia gamma di applicazioni industriali.
Il livello di accelerazione massimo dello shaker elettromagnetico è determinato dalla corrente massima e dal carico. A bassa frequenza, lo spostamento della parte mobile è limitato in modo che l'accelerazione non raggiunga un livello elevato. La frequenza di risonanza dell'elemento mobile è impostata al di sopra del limite superiore dell'intervallo di frequenza.
Le prestazioni del generatore di vibrazioni possono essere riflesse da un grafico che mostra l'accelerazione massima a diverse frequenze. Utilizzando un grafico log-log, la restrizione dello spostamento può essere espressa da una linea retta con una pendenza di 6 dB/ottava.
| Modello | Forza sinusoidale nominale (N) | Forza casuale nominale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s²) | Velocità nominale (m/s) | Spostamento nominale (p-p) mm | Carico massimo (Kg) | Bobina mobile (Kg) | Dimensioni bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
- Robusto sistema di sospensione e guida del movimento lineare: elevata capacità di carico, eccellenti funzioni di guida e alta stabilità.
- Airbag centrale di carico con elevata rigidità statica e bassa rigidità dinamica: elevata capacità di carico e prestazioni perfette nella variazione di ampiezza.

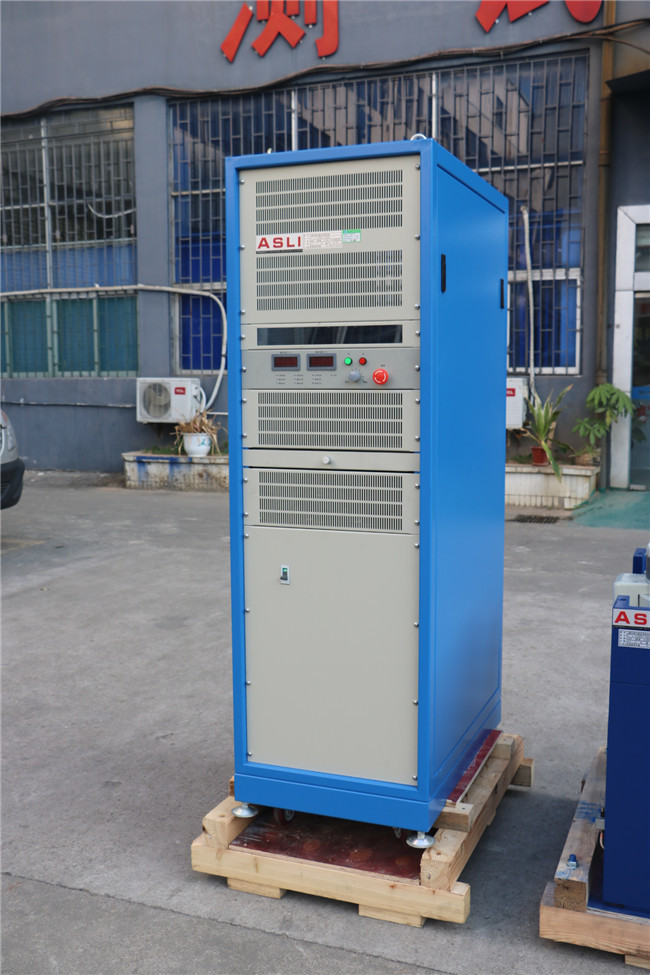

- Commutazione di potenza ad alta efficienza di Classe D, corrente di picco 3 sigma, basso consumo energetico e minima distorsione armonica.
- Autodiagnosi rapida con interblocco di sicurezza: elevata sicurezza e affidabilità.
- Il dispositivo di isolamento dagli urti ad airbag per la piattaforma vibrante elimina la necessità di una fondazione aggiuntiva, fornendo una perfetta riproduzione dell'onda vibratoria e una riduzione della trasmissione delle vibrazioni.

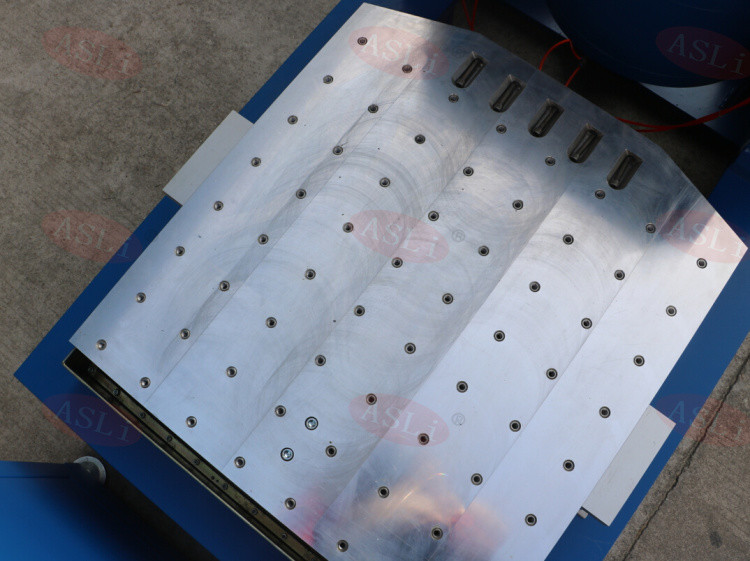

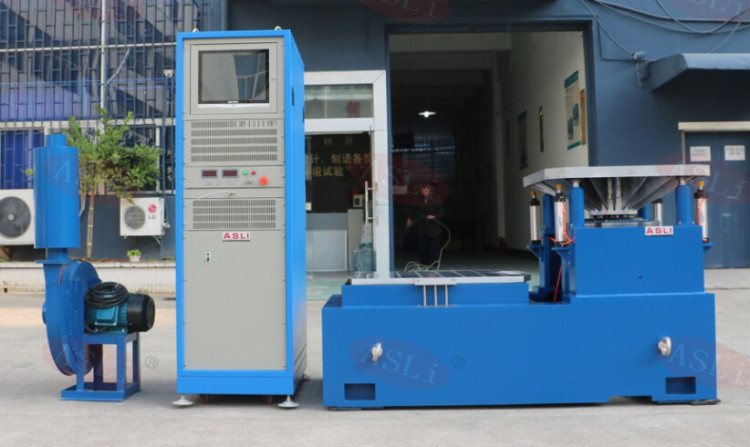

- Piattaforme di espansione orizzontali e verticali disponibili per diverse applicazioni.
Dalla data di accettazione, l'attrezzatura è completamente gratuita durante il periodo di garanzia di 1 anno. Ciò copre i problemi di qualità di fabbricazione in condizioni normali. Sono escluse le catastrofi naturali, l'alimentazione elettrica anomala, l'uso improprio e i danni causati da una manutenzione impropria. L'acquirente deve rispettare le condizioni di custodia, uso e le regole di installazione. Se si verifica un guasto dovuto a un problema di qualità di fabbricazione, il fornitore invierà personale di manutenzione per eseguire la manutenzione gratuita secondo il tempo di impegno di servizio dopo essere stato avvisato.
La formazione in loco può essere effettuata secondo i requisiti contrattuali durante l'installazione e la messa in servizio dell'attrezzatura per l'utente e la sua messa in uso.
L'utente può essere organizzato per venire in azienda per la formazione tecnica in loco durante la messa in servizio in fabbrica. Ciò consente al cliente di comprendere le prestazioni dell'attrezzatura, ricevere formazione sui metodi di utilizzo corretti, sul funzionamento, sulla manutenzione ordinaria, sulla rilevazione ed eliminazione dei guasti comuni e ridurre i malfunzionamenti causati dall'uso improprio dell'attrezzatura, risparmiando sui costi di manutenzione per i clienti.
Product Highlights
Il tester per vibrazioni elettromagnetiche da 20 KN è conforme allo standard MIL STD 810F/G con vibrazione verticale+orizzontale, spostamento di 51 mm, velocità di 1,8 m/s. Presenta sospensioni robuste, isolamento degli airbag, efficienza energetica di classe D, autodiagnosi e garanzia di 1 anno con formazione in loco.
