Apparecchiature per test di vibrazione da 3 - 3500 HZ con produttore di shaker per test di vibrazione casuale da 3000 KG
Applicazione:

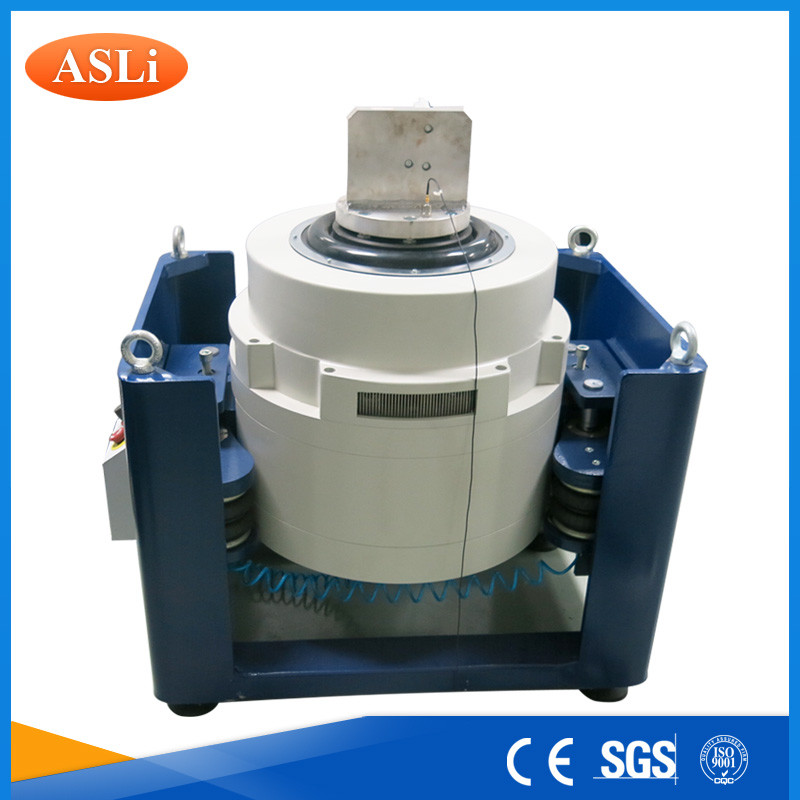

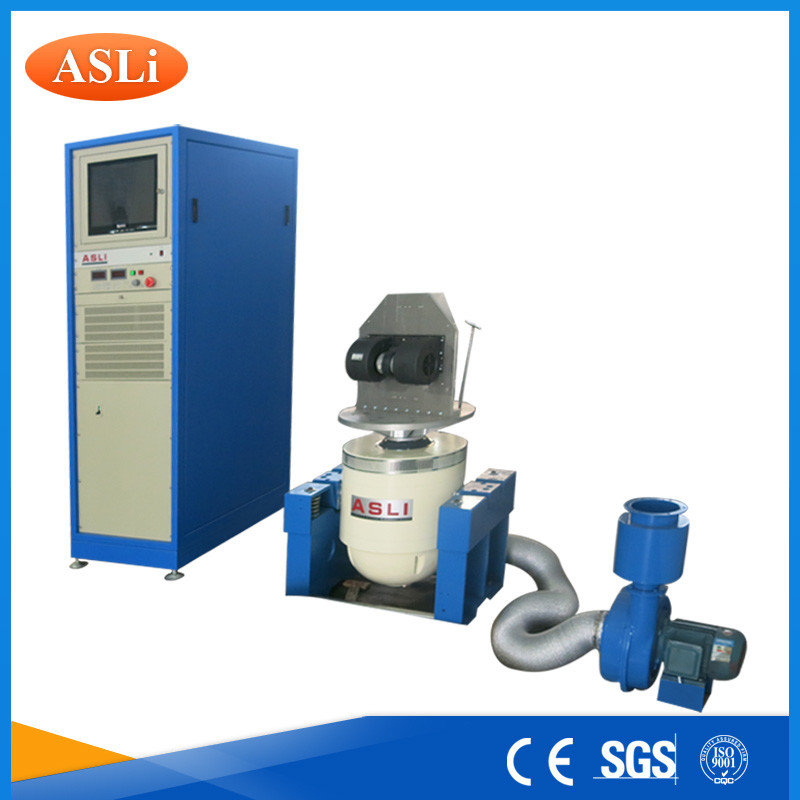

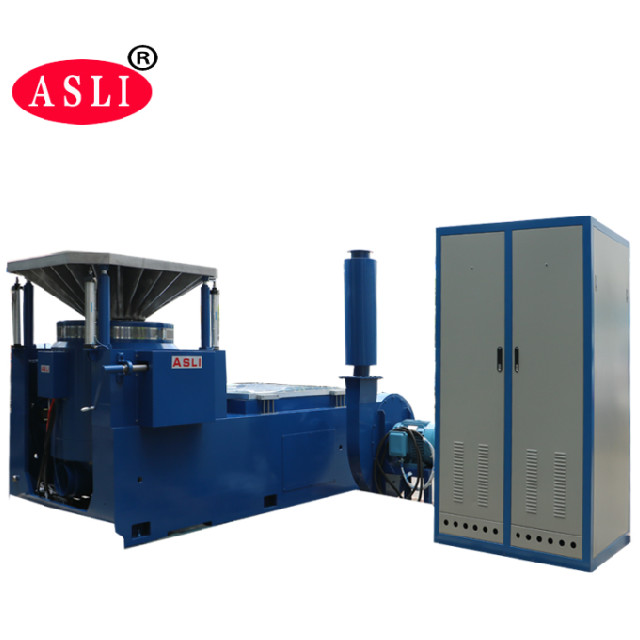

Siamo produttori di vibrotavoli di tipo elettrodinamico digitale ES-20, prodotti della serie di macchine per test di vibrazione ad alta frequenza, che adottano la 'struttura a doppio circuito magnetico', 'cerchi d'azione a scheletro autogenerati', 'Supporto aereo' e 'cuscinetti a rulli e guida lineare', 'isolamento del perno' tecnologia moderna avanzata e tecnologia speciale, può essere completata in test di vibrazione sinusoidale a tre assi X, Y, Z e test di vibrazione casuale a banda larga, da completare con l'impulso classico (semionda, trapezoidale, a dente di sega) e test dello spettro di risposta agli urti. Questi prodotti sono ampiamente utilizzati nella difesa nazionale, nelle armi, nell'aviazione, nell'aerospaziale, nelle comunicazioni, nell'elettronica, negli apparecchi elettrici, nelle comunicazioni, negli elettrodomestici e in altri settori.
Caratteristiche:
1. Scheletro del cerchio dinamico ben progettato, con una frequenza di risonanza assiale dello stadio superiore.
2. Doppio circuito magnetico, bassa dispersione del flusso magnetico, struttura compatta e razionale.
3. Cuscinetti a rulli a biella dritti e orientati all'importazione, orientamento della rigidità del corpo composito, capacità di carico eccentrico.
4. Fondazione di isolamento del perno dedicata all'uso di ormoni, l'installazione di praticità mobile.
5. Tecnologia avanzata che si muove attorno al sistema per garantire l'elevata affidabilità del cerchio dinamico.
6. Nuovo design del condotto e miglioramento dell'effetto di raffreddamento.
7. Rigidità statica, rigidità dinamica del piccolo pallone del cuscinetto, aumentando la capacità del tavolo vibrante, migliorando le prestazioni a bassa frequenza.
Parametri tecnici:
| Modello |
Seno nominale Forza (N) |
Casuale nominale Forza (N) |
Frequenza Intervallo (Hz) |
Accelerazione nominale (m/s2) | Velocità nominale (m/s) |
Spostamento nominale (p-p)mm |
Carico massimo (Kg) | bobina mobile (Kg) |
Dimensione di Bobina mobile (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

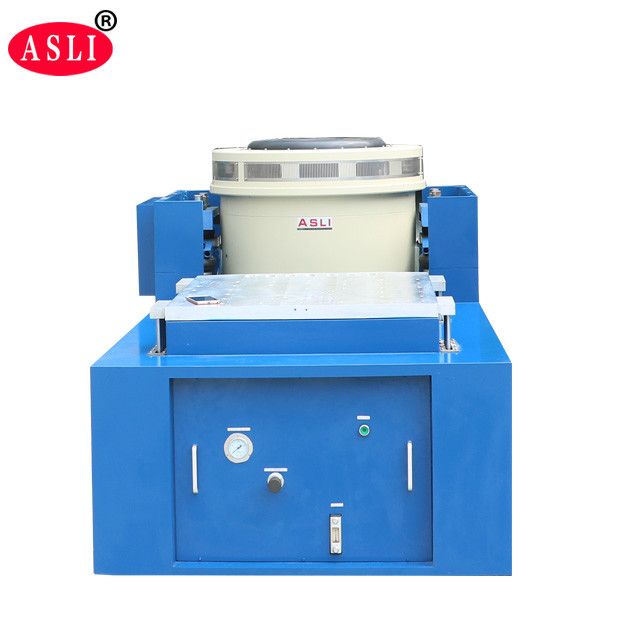

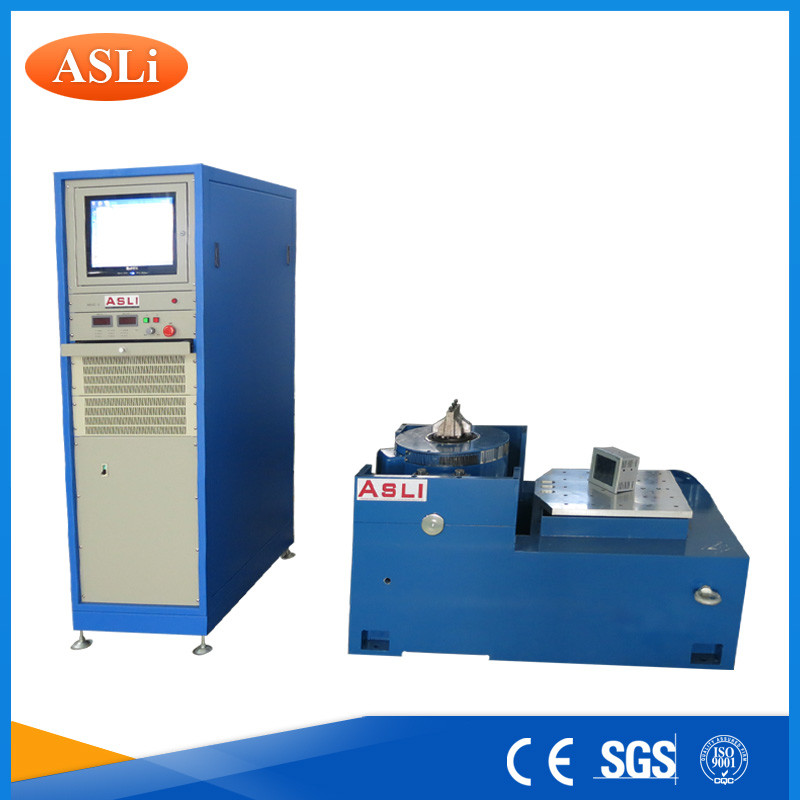

Parametri tecnici del tavolo vibrante orizzontale:
| Modello | Dimensioni del banco (mm) | Gamma di frequenza (Hz) | Peso delle parti in movimento (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
Parametri tecnici del tavolo vibrante verticale:
| Modello | Peso (kg) | Frequenza massima (Hz) | Dimensioni del banco |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Banco rotondo) | 220 | 350 | Φ1200 |
Breve introduzione sulla fabbrica ASLi:
Siamo un produttore di apparecchiature di prova di lunga data, negli ultimi 25 anni, ci siamo dedicati alle apparecchiature di prova ambientale di simulazione e alla macchina per test di vibrazioni e urti meccanici.Camera a vapore non saturo HAST è il nostro prodotto di punta e abbiamo ottenuto la certificazione CE per questa macchina.
