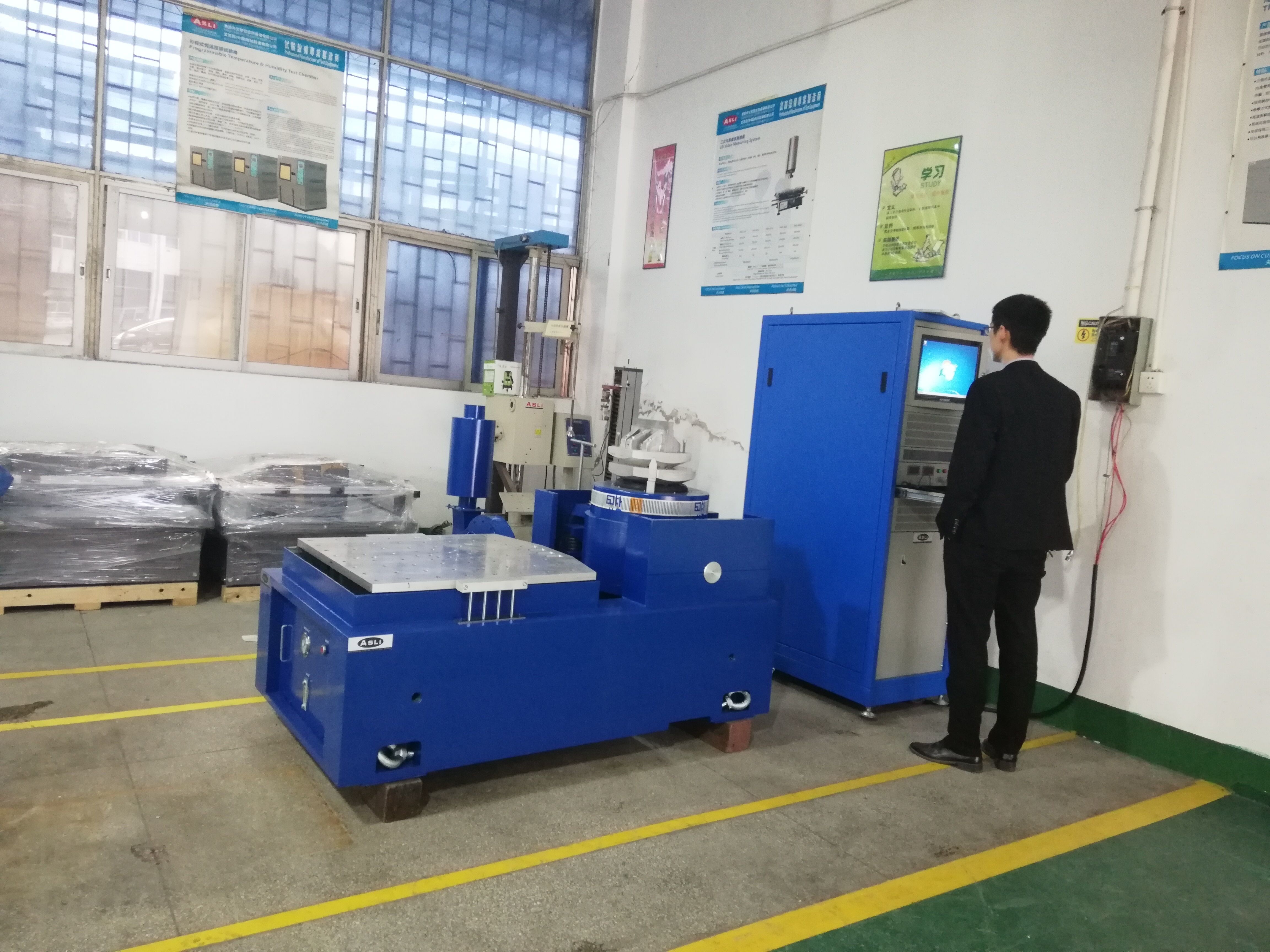

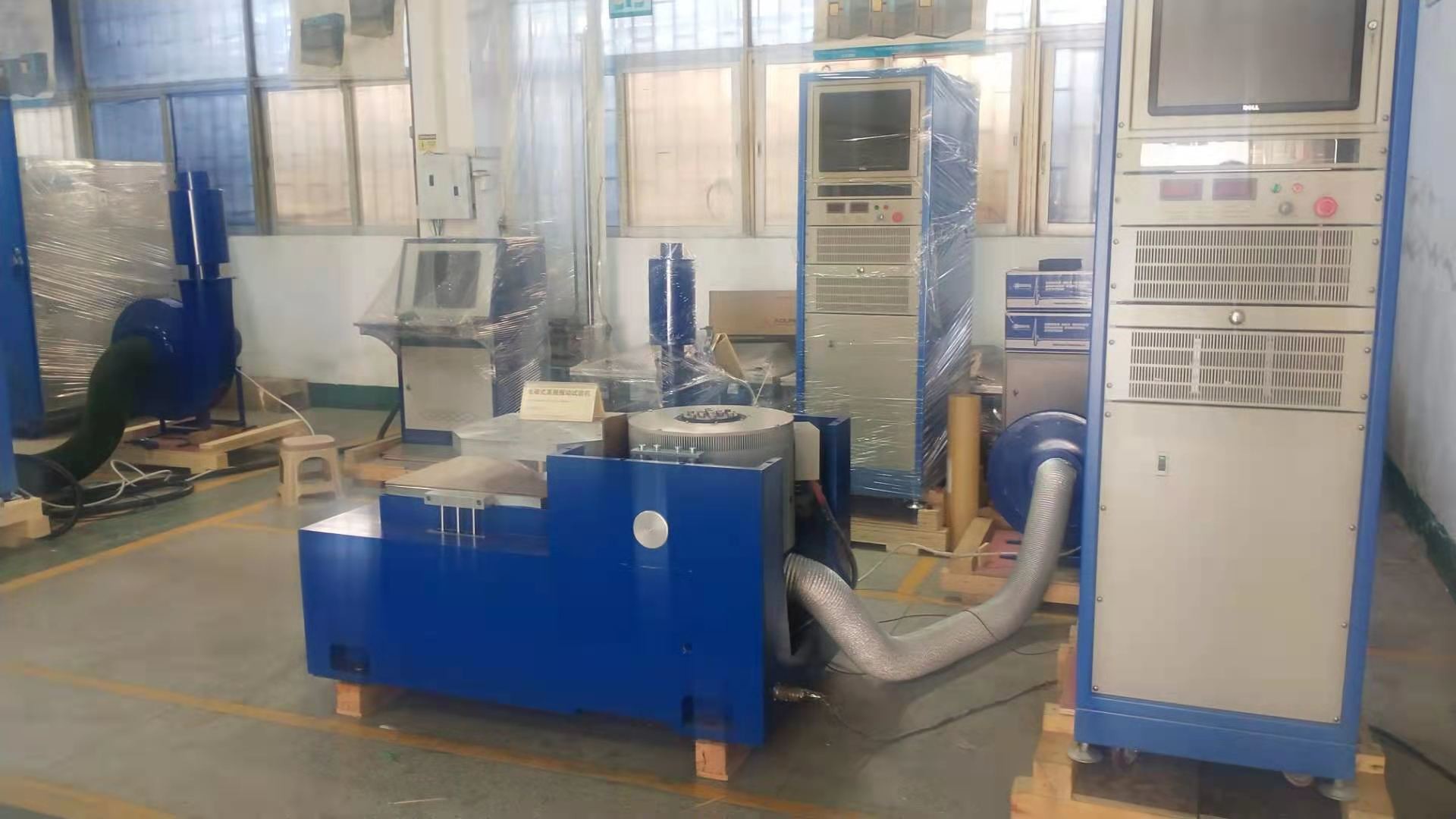

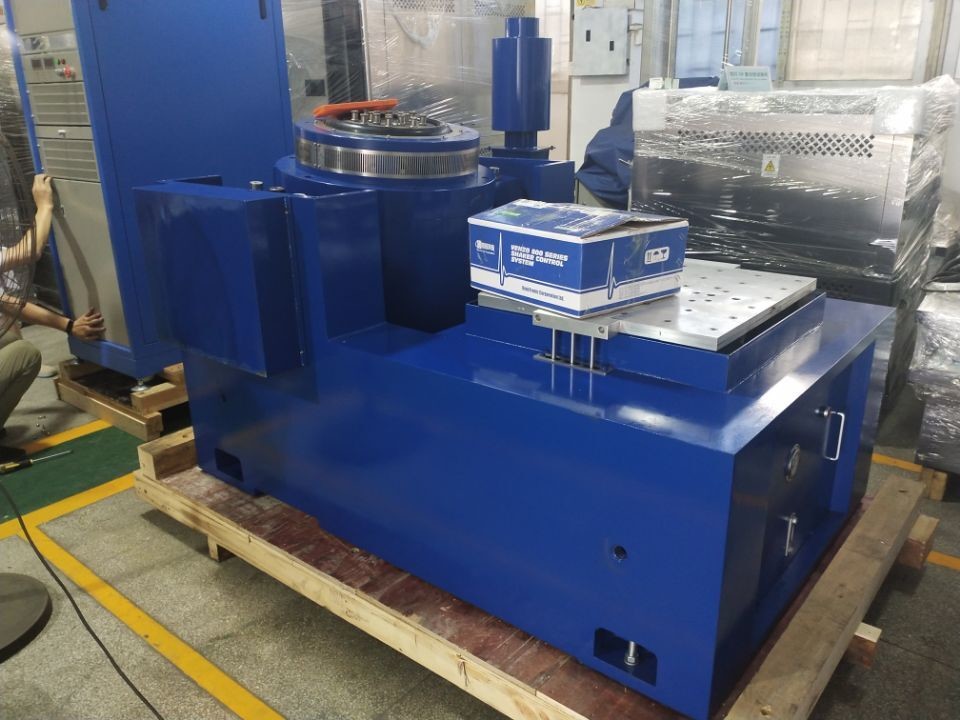

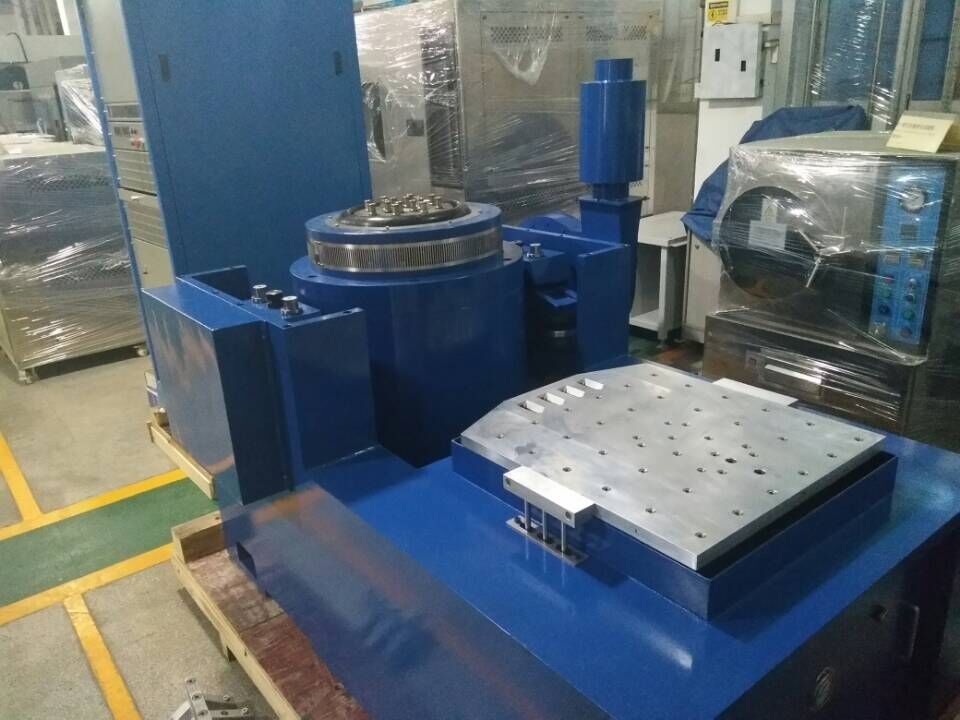

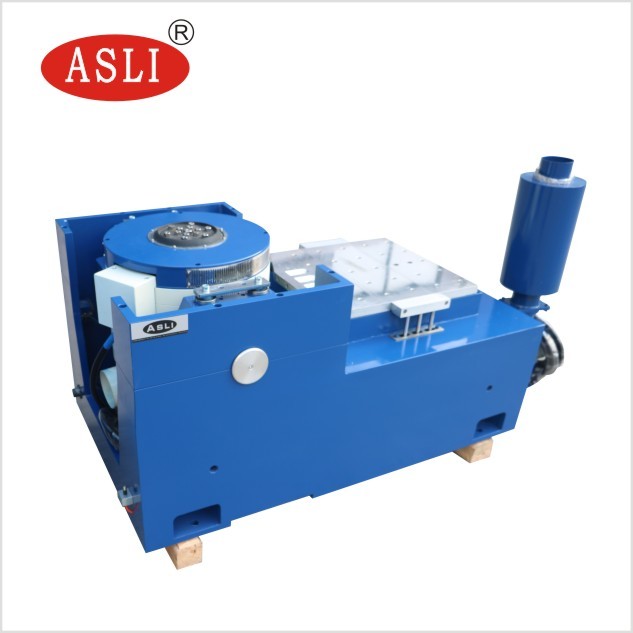

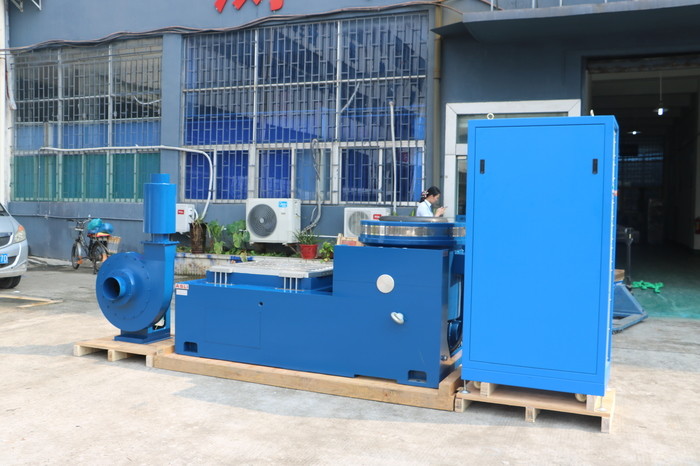

IEC 60335-2-24 Vibratore per vibrazioni verticale e orizzontale ad alta frequenza
Un agitatore a vibrazione ad alta frequenza è un tipo di dispositivo meccanico utilizzato per eseguire prove e analisi meccaniche su vari materiali e componenti.Funziona generando vibrazioni ad alta frequenza che possono simulare condizioni ambientali reali o accelerare i test di stanchezza del prodotto..
La funzione principale di un agitatore a vibrazione ad alta frequenza è quella di replicare lo sforzo meccanico e la deformazione che un componente o un materiale può subire nella sua applicazione prevista.Può anche essere utilizzato per condurre analisi modali e misurazioni di risonanza, che sono essenziali per ottimizzare le prestazioni del prodotto e ridurre al minimo i problemi di rumore e vibrazioni.
Il shaker è costituito tipicamente da un attuatore elettrodinamico o idraulico che produce vibrazioni ad alta frequenza.L'agitatore genera la vibrazione richiesta accelerando e decelerando rapidamente l'armatura in modo controllato.
Queste vibrazioni possono essere personalizzate in termini di frequenza, ampiezza e durata per simulare varie condizioni ambientali, come temperatura e umidità.Questo permette di testare vari componenti e materiali e aiuta gli ingegneri a identificare potenziali difetti e debolezze di progettazione.
Nel complesso the primary function of a high-frequency vibration shaker is to help engineers and designers test the durability and performance of their products under simulated real-world conditions so that they can refine and optimize the design to meet the target specifications.
Parametri tecnici della macchina di prova delle vibrazioni:
| Modello |
Sine nominale Forza(N) |
Classificato come casuale Forza(N) |
Frequenza Intervallo (Hz) |
Accelerazione nominale (m/s)2) | Velocità nominale ((m/s) |
Classificato discollocamento (p-p) mm |
Mass. carico (kg) | bobina mobile ((Kg) |
Dimensione di Spirale di movimento ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
Parametri tecnici dell'orizzontaleEspandibile:
Parametri tecnici di verticaleEspandibile:
IEC 60335-2-24 Vibratore per vibrazioni verticale e orizzontale ad alta frequenza Caratteristiche di prova:
1Scheletro circolare dinamico ben progettato, con una frequenza di risonanza assiale di livello superiore.
2- Circuito bi-magnetico, perdita di flusso magnetico bassa, struttura compatta e razionale.
3. cuscinetti a rulli rocker rod, orientamento della rigidità del corpo composito, capacità di carico eccentrica, rettilineo e orientato all'importazione.
4. Trunnion fondazione di isolamento dedicato all'uso di ormoni, l'installazione di comodità mobile.
5La tecnologia avanzata si muove attorno al sistema per garantire che il cerchio dinamico di alta affidabilità.
6- Nuovo design dei condotti e miglioramento dell'effetto di raffreddamento.
7- rigidità statica, rigidità dinamica del piccolo palloncino portante, aumentando la capacità della tavola di vibrazione, migliorando le prestazioni a bassa frequenza.
Se avete qualche dubbio o necessità circa IEC 60335-2-24 High Frequency Vertical And Horizontal Electrodynamics Vibration Shaker, non esitate a contattarci.
