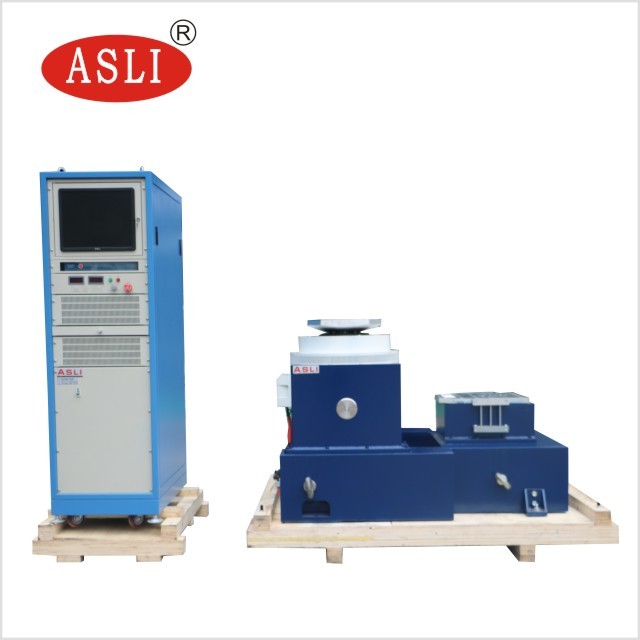

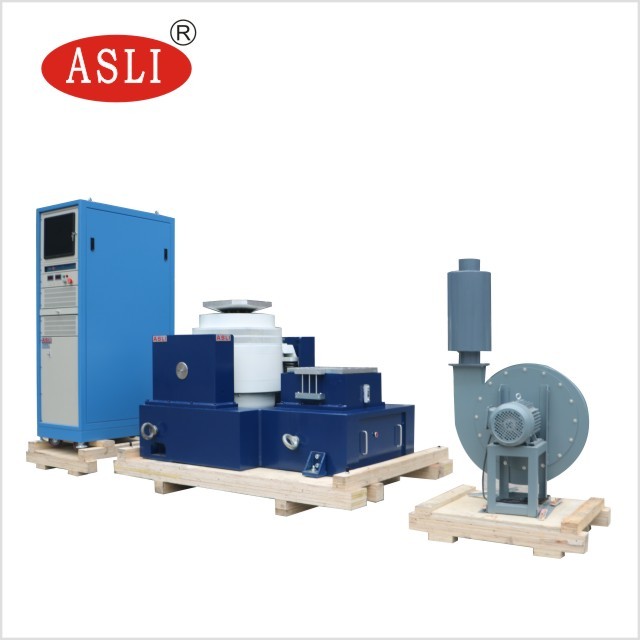

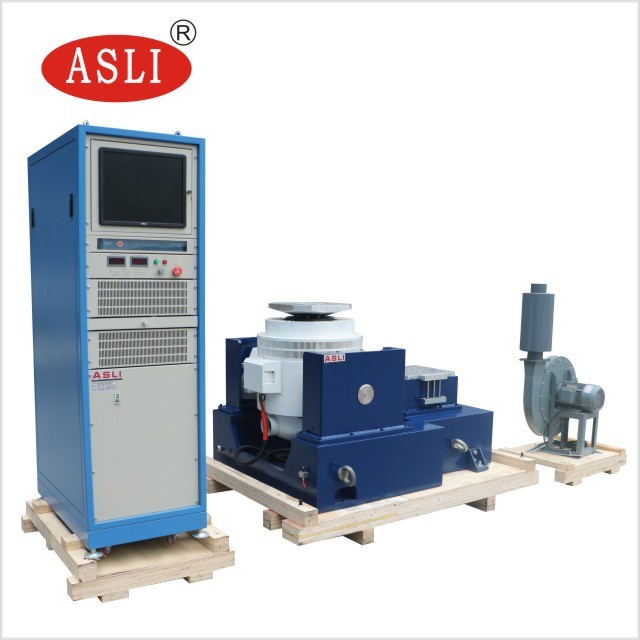

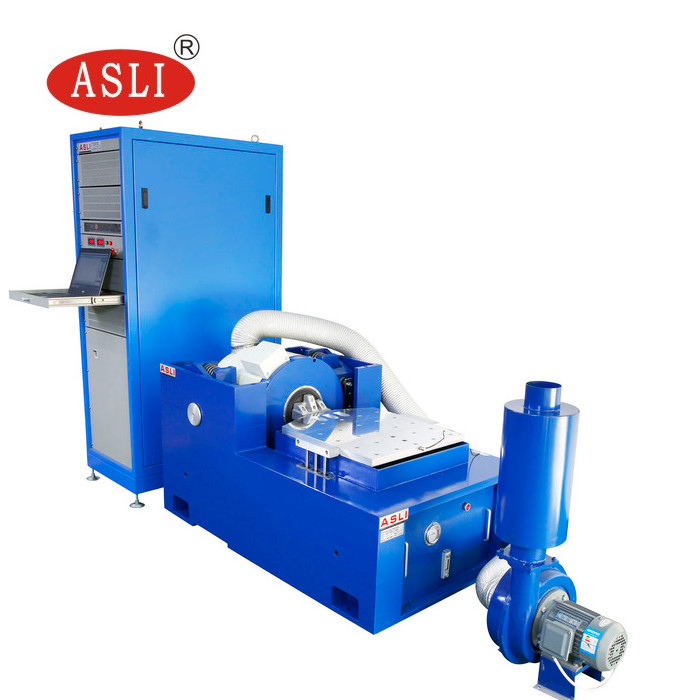

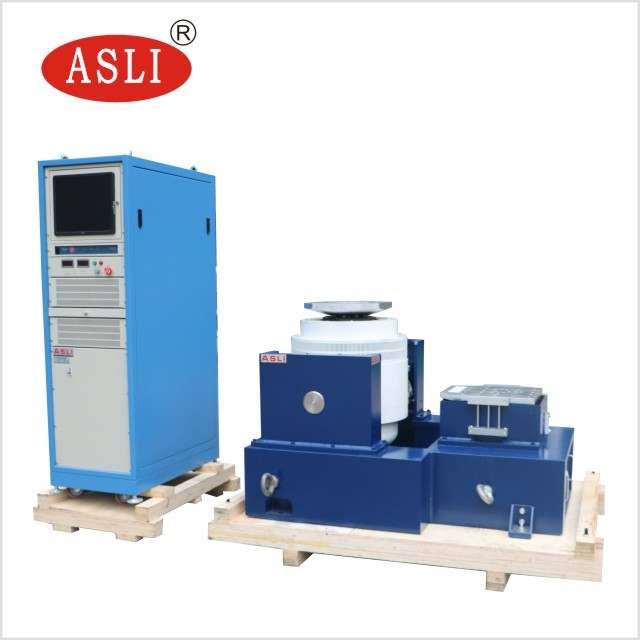

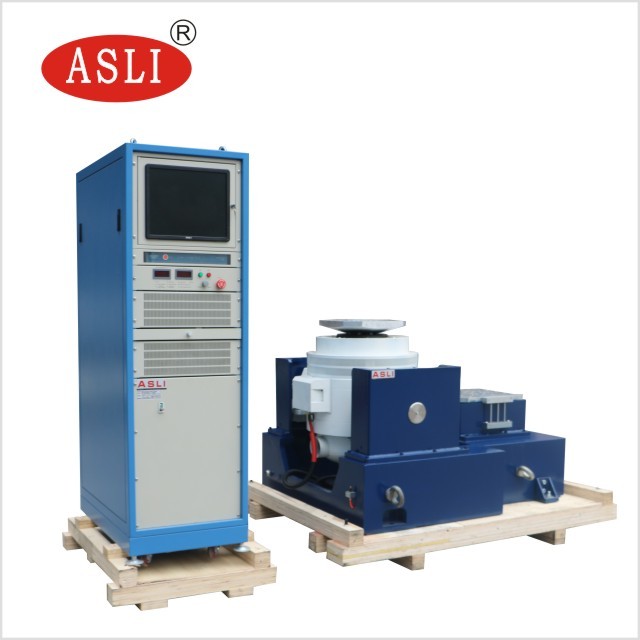

Vibrazione meccanica elettrodinamica verticale Shaker System Test Machine del collaudo a scosse
L'agitatore elettromagnetico di vibrazione del generatore orizzontale & di verticale ad alta frequenza per il semiconduttore è utilizzato per valutare le frequenza di risonanza delle progettazioni di pacchetto e del prodotto e per simulare la vibrazione casuale che si presenta nel disribution o nell'ambiente in uso. La macchina è semplice da usare può eseguire una vasta gamma di prova di vibrazione conformemente al governo, all'industria ed alle specifiche corporated.
1. Una struttura combinata del sistema di refrigerazione e della camera di prova che si vanta progettazione compatta e graziosa; console indipendente
2. per renderlo conveniente per l'operazione; unità originale del compressore frigorifero e suoi gli accessori principali importati dall'estero
3. Regolatore di touch screen LCD importato di colore capace di controllo dell'automobile dei programmi di umidità di temperatura;
4. Con l'interfaccia di telecomunicazione R232. Per rispondere alle esigenze uniche del cliente, gli utenti possono scegliere dai modelli differenti del banco di prova di vibrazione di assicurarsi che oltre a buon raffreddi
5. Il calore ed il sistema della guarnizione di aria, questo banco di vibrazione inoltre si vanta l'effetto notevole della vibrazione meccanica
attrezzatura di prova di affidabilità, vibrazione di scossa
Parametri tecnici di Shaker System Test Machine di vibrazione meccanica elettrodinamica verticale del collaudo a scosse:
| Modello | THV-408 (A~F) |
| Dimensione interna | W600×H850×D800 (millimetro) |
| Dimensione esterna | W850×H1950×D2100 (millimetro) |
| Gamma di temperature | Bassa temperatura: (A: 25ºC; B: 0ºC; C: - 20ºC; D: -40ºC; E: -60ºC; F: -70ºC) Temperatura elevata: 100ºC (150ºC) |
| Gamma di umidità | 20%~98%R.H. (la destra/5%-98% la destra 10%-98% è una circostanza, un deumidificatore facoltativi speciali di bisogno) |
|
Accuratezza analitica/ Distribuzione temperatura e umidità |
0.1ºC; 0,1% R.H/±2.0ºC; Destra di ±3.0%. |
|
Accuratezza di controllo della temperatura ed umidità |
±0.5ºC; Destra di ±2.5%. |
|
Temperatura Aumentare/che cade Tasso di velocità |
Temperatura che aumenta approssimativamente 0.1~3.0ºC/min/temperatura che cade approssimativamente 0.1~1.5ºC/min; (La velocità di caduta Rate Min .1.5ºC/min è uno stato facoltativo speciale) |
|
Interno e Materiale esterno |
Il materiale della scatola interna è acciaio inossidabile di SUS 304#, della scatola esterna è inossidabile o SEE ha laminato a freddo l'acciaio con pittura ricoperta. |
| Materiale di isolamento | Resistente a temperatura elevata, alta densità, cloro del formiato, materiali di isolamento etilici della schiuma di acetum |
| Sistema di raffreddamento | Vento che si raffredda o raffreddamento ad acqua/singolo compressore di segmento (- 40ºC, doppio compressore -70ºC di segmento) |
| Dispositivi di protezione |
commutatore senza fusibile, sovraccaricante il commutatore di protezione per il liquido refrigerante del compressore, di tensione massima e bassa commutatore di protezione, umidità sovra- e commutatore a temperatura eccessiva di protezione, fusibili, sistema di allarme dell'errore, breve protezione di avvertimento di stoccaggio dell'acqua |
| Accessori facoltativi | Porta interna con il foro di operazione (facoltativo), registratore (facoltativo), depuratore di acqua, deumidificatore |
|
Vibrazione Attrezzatura di prova |
Scelga il banco di prova adeguato di vibrazione secondo la condizione di prova del cliente, i parametri tecnici prenda prego l'elettrodinamica |
| Potere | Linee di frase 5 di AC380V 3, 50/60HZ |
| Nome | Tavola vibrante/tester d'imballaggio della tavola vibrante per i ricambi auto | ||||||||
| Modello | Forza stimata di seno (n) | Forza casuale stimata (n) | Gamma di frequenza (hertz) | Accelerazione stimata (m/s2) | Velocità stimata (m/s) | Spostamento stimato (pp) millimetro | Max. Loading (chilogrammi) | bobina mobile (chilogrammi) | Dimensione della bobina mobile (millimetri) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
