Raduno elettrodinamico verticale JESD 22-B103B dell'agitatore di vibrazione dell'attrezzatura di prova di vibrazione per le componenti
Applicazione di descrizione:
Il raduno elettrodinamico verticale JESD 22-B103B dell'agitatore di vibrazione dell'attrezzatura di prova di vibrazione per le componenti è usato ad educativo, alla ricerca ed agli ambienti del laboratorio. Ha adottato la struttura magnetica doppio del circuito, auto-ha generato i cerchi di scheletro di azione, supporto e cuscinetti a rulli dispersi nell'aria ed orientamento lineare, isolamento dell'orecchione ha avanzato la tecnologia moderna e la tecnologia speciale, può essere completata prova in vibrazione sinusoidale giroscopica di X, di Y, di Z e prove di vibrazione casuali a banda larga, per essere completato (mezza onda trapezoidale e del dente di sega di seno,) dall'impulso e dalla prova classici di spettro di risposta di scossa. Questi prodotti sono ampiamente usati nella difesa nazionale, in armi, nell'aviazione, nello spazio aereo, nelle comunicazioni, nell'elettronica, in apparecchi elettrici, nelle comunicazioni, in elettrodomestici ed in altri campi.
| Modello: ES-3 | |
|---|---|
| Spinta di seno | 300kgf |
| Spinta casuale | 300kgf |
| Spinta di impatto | 600kgf |
| Gamma di frequenza | 2~2500Hz |
| Spostamento continuato | 25mm |
| L'impatto di spostamento | 25mm |
| Velocità massima | 1.8m/s |
| Accelerazione massima | 981m/s2 |
| Diametro della bobina mobile | Φ150mm |
| Concedi il momento eccentrico | >196N.m |
| Punto di collegamento del carico | piont 6 |
| Massa equivalente delle parti mobili | 3kg |
| I controsoffitti avvitano la dimensione (norma) | M8 |
| Tavolo luminoso della vite (diametro, circonferenza) | 8 su Φ100mm, 8 su Φ, 200mm. |
| Frequenza assiale di isolamento | <3hz> |
| Carico massimo | 120Kg |
| Perdita dei flussi magnetici | <1mt> |
| Dimensioni (senza imballare) (L×W×H) | 730mm×550mm×650mm |
| Peso della tavola vibrante | 450kg |
Raduno elettrodinamico verticale JESD 22-B103B dell'agitatore di vibrazione dell'attrezzatura di prova di vibrazione per le caratteristiche delle componenti:
1. Scheletro dinamico ben progettato del cerchio, con una frequenza assiale di risonanza dell'più alta fase.
2. circuito Due-magnetico, minimo di perdita dei flussi magnetici, struttura e razionale compatti.
3. Cuscinetti a rulli di Rod dell'attuatore diritti e ad orientamento composito orientato a importazione di rigidezza del corpo, capacità di carico eccentrica.
4. Fondamento dedicato ad uso dell'ormone, l'installazione di isolamento dell'orecchione di convenienza mobile.
5. La tecnologia avanzata si muove intorno al sistema per assicurare che il cerchio dinamico di alta affidabilità.
6. Nuova progettazione della condotta e migliorare l'effetto di raffreddamento.
7. La rigidezza statica, rigidezza dinamica di piccolo pallone sopportante, sollevante la portata della tavola vibrante, migliora la prestazione a bassa frequenza.

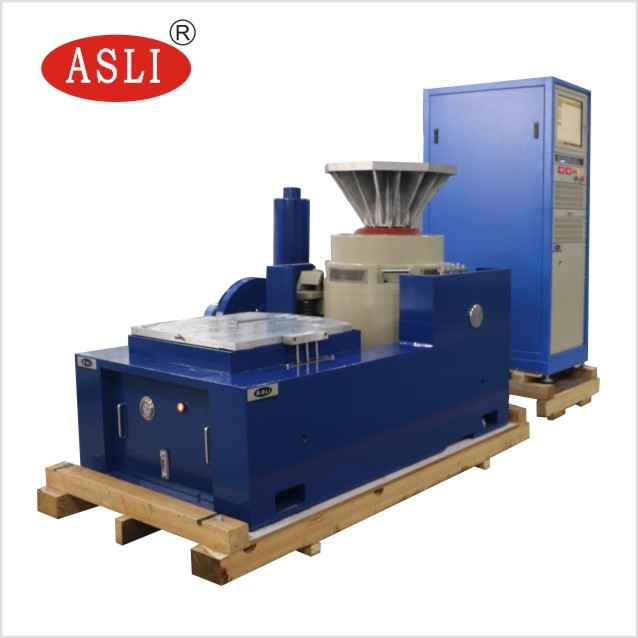

Composizione del raduno elettrodinamico verticale JESD 22-B103B dell'agitatore di vibrazione dell'attrezzatura di prova di vibrazione per le componenti
Il banco di prova di vibrazione, potere amplifica, ventola di raffreddamento, la tavola di slittamento, estensore verticale

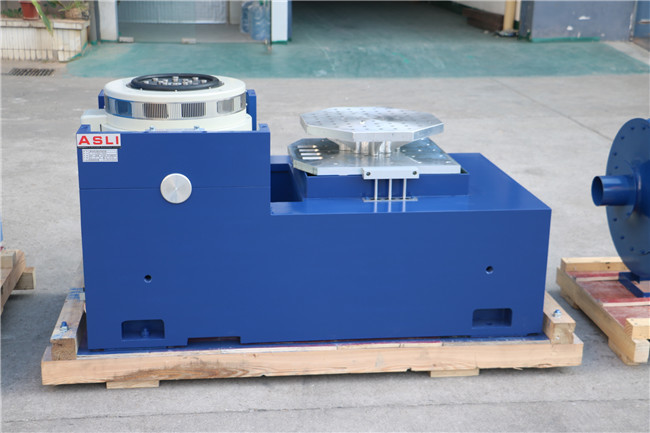

Caratteristiche orizzontali del supporto:
All'interno di piccolo banco di carico per realizzare più alta accelerazione e frequenza di lavoro, per migliorare la capacità di carico e la prestazione di intero banco della macchina.
Il banco orizzontale ed il banco di vibrazione sono tipo integrale, con la struttura perfetta, convenienza da installare e regolare.
Pista di pressione statica, forma di v, con capacità di pendio-resistente e di polarizzazione-caricamento resistenti.
Pompa di olio incorporata, buona struttura e funzionamento facile.
Caratteristiche verticali del Esteso-banco:
Il esteso-banco verticale del VT ed i morsetti specificati, la precisione calcolata, progettazione elaborata, per assicurare il cliente hanno acquistato la migliore prestazione secondo perfetto
