apparecchiature di prova delle vibrazioni ES-10.pdf

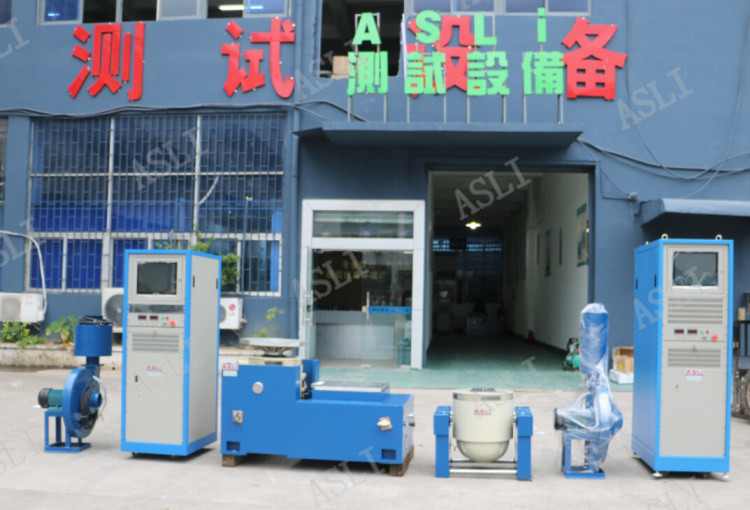

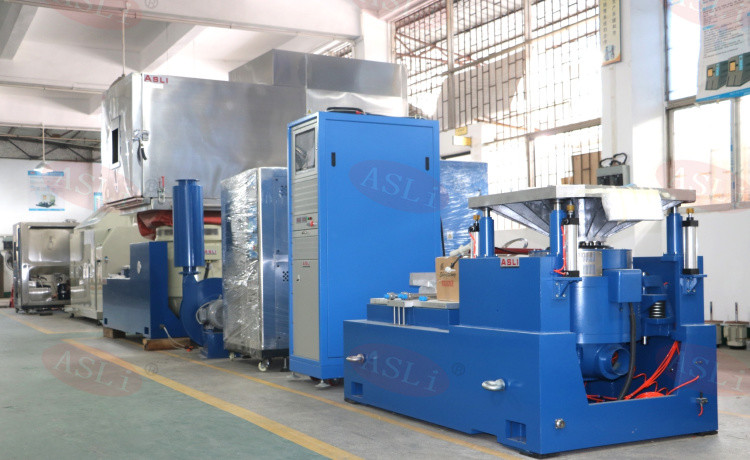

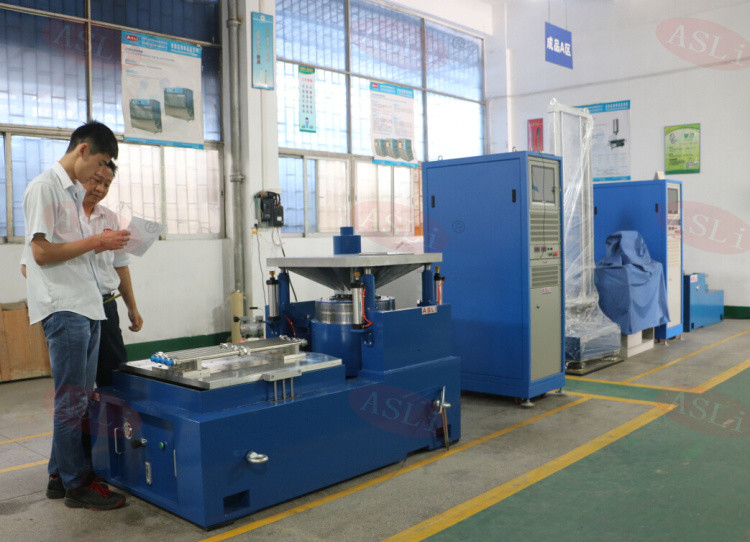

Testatori di simulazione delle vibrazioni per la prova di urti e vibrazioni
Questi prodotti sono ampiamente utilizzati nella difesa nazionale, nelle armi, nell'aviazione, nell'aerospaziale, nelle comunicazioni, nell'elettronica, negli elettrodomestici, nelle comunicazioni, negli elettrodomestici e in altri campi.
Parametri tecnici:
| Modello |
Sine nominale Forza (N) |
Classificato come casuale Forza (N) |
Frequenza Intervallo (Hz) |
Accelerazione nominale (m/s)2) | Velocità nominale ((m/s) |
Dislocamento nominale (p-p) mm |
Mass. carico (kg) | bobina mobile ((Kg) |
Dimensione di Spirale di movimento ((mm) |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

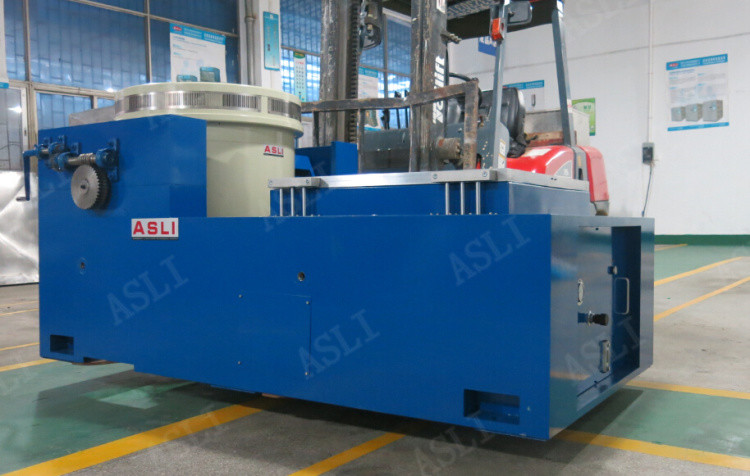

caratteristiche orizzontali del supporto:
All'interno di un piccolo banco di carico per realizzare una maggiore accelerazione e frequenza di lavoro, per migliorare la capacità di carico e le prestazioni di tutto il banco della macchina.
Il banco orizzontale e il banco a vibrazione sono di tipo integrale, con struttura perfetta, comodità di installazione e regolazione.
Strada a pressione statica, a forma di V, con capacità di resistenza alla pendenza e al pregiudizio.
Pompa di olio integrata, buona struttura e facile utilizzo.
parametri tecnici dell'espansione orizzontale:
| Modello | Dimensione della panchina (mm) | Intervallo di frequenza (Hz) | Peso delle parti in movimento (kg) |
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5 000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |

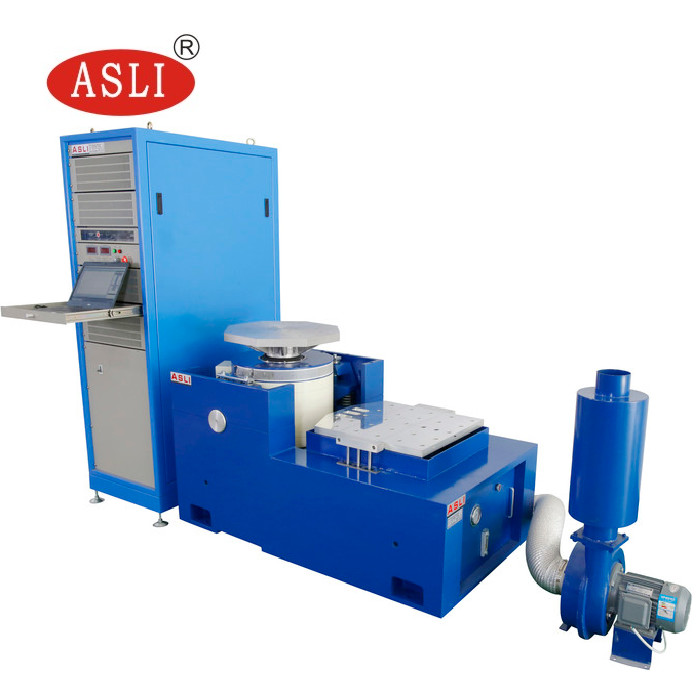

La macchina di prova della tavola di vibrazione universale ad alta frequenza per l'imballaggio di telefoni cellulari per l'automobile è utilizzata in ambienti educativi, di ricerca e di laboratorio.Adottato la struttura del doppio circuito magnetico, cerchi di azione di scheletro auto-generato, supporto aereo e cuscinetti a rulli e guida lineare, isolamento trunnion tecnologia moderna avanzata e tecnologia speciale, può essere completato in X, Y,Z prova di vibrazione sinusoidale a tre assi e prova di vibrazione casuale a banda larga, da completare con la classica prova dello spettro di impulso e risposta allo shock (mezzo seno, trapezoidale, onda dei denti segati).
Qualsiasi dubbio o esigenza riguardo ai tester di simulazione delle vibrazioni per i test di scossa e vibrazione, non esitate a contattarci.
