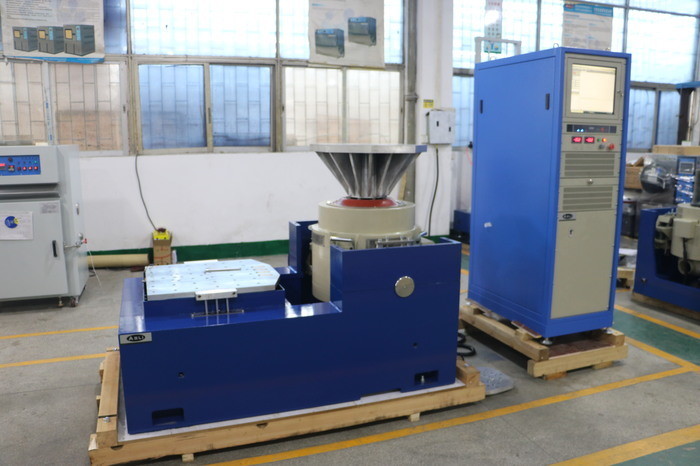

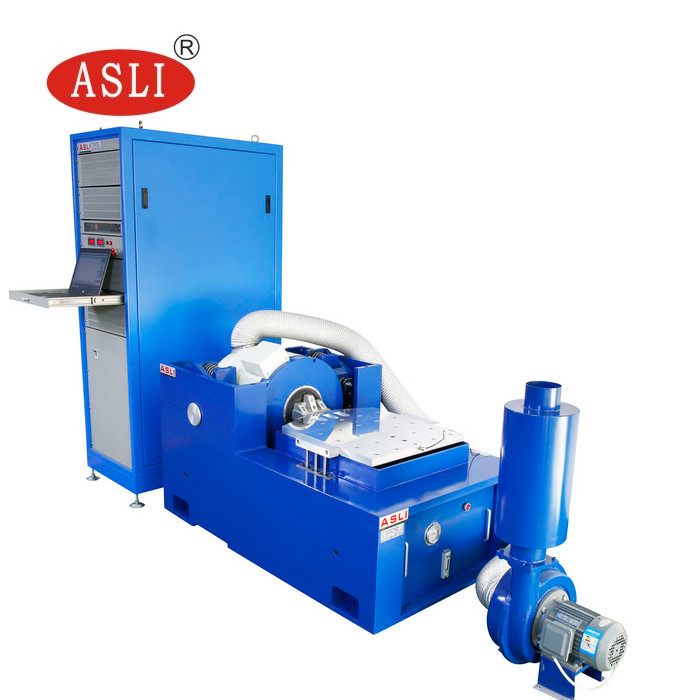

Tabella delle vibrazioni elettromagnetiche per la prova delle vibrazioni sinusoidali delle batterie al litio
Perché è necessaria una prova di vibrazione?
Ogni struttura può vibrare e ha particolari frequenze (frequenze di risonanza) in cui vibra con la maggiore ampiezza.Il test delle vibrazioni sinusoidali è importante per capire come qualsiasi struttura vibra naturalmente.
La prova di vibrazione sinusoidale e la prova di vibrazione casuale a banda larga possono essere eseguite rispettivamente con la simulazione di trasporto del shaker di laboratorio ad alta frequenza di ASLI.e può completare il classico (metà sinusoide) test dello spettro di impulso e risposta allo shockPuò anche essere combinato con una camera di prova di temperatura e umidità.
Electromagnetic Vibration Test Machine for EN 60068-2-6 Standard for R&D Laboratory è ampiamente utilizzato nei settori della difesa nazionale, armi, aviazione, voli spaziali, comunicazione, elettronica,apparecchiatura elettrica, trasporti e elettrodomestici.
Parametro tecnico:
| Modello |
Sine nominale Forza(N) |
Classificato come casuale Forza(N) |
Frequenza Intervallo (Hz) |
Accelerazione nominale (m/s)2) | Velocità nominale ((m/s) |
Classificato discollocamento (p-p) mm |
Mass. carico (kg) | bobina mobile ((Kg) |
Dimensione di Spirale di movimento ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |

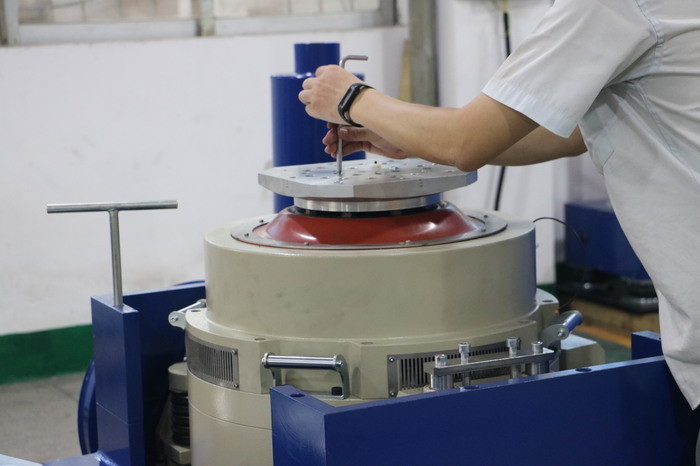

Per l'espansione verticale
ASLI Brand vibration shaker table VT vertical extended-bench and specified clamps, precisione calcolata, design elaborato,per garantire al cliente le migliori prestazioni secondo la struttura perfetta, materiale e lavorazione di alta qualità.

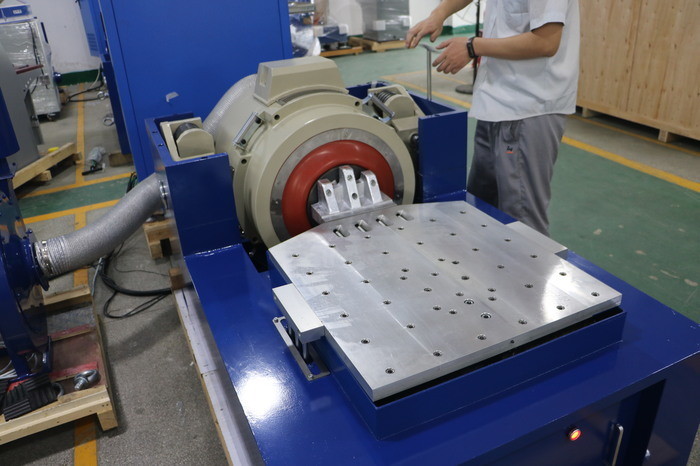

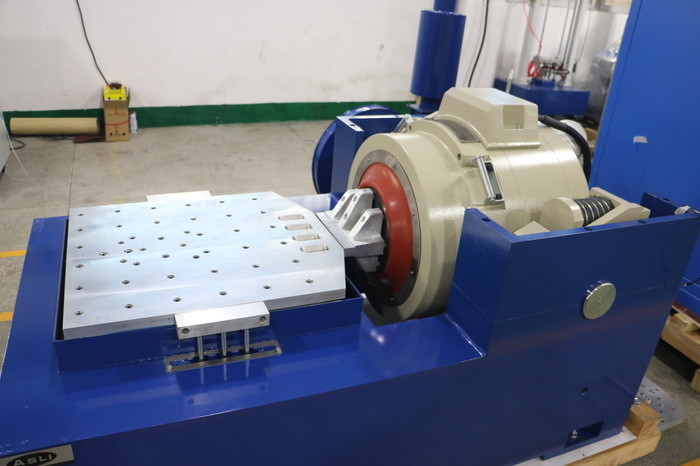

Per l'espansione orizzontale
ASLI Tavolo per agitatori a vibrazione di marca All'interno di un piccolo banco di carico per ottenere una maggiore accelerazione e frequenza di lavoro, per migliorare la capacità di carico e le prestazioni di tutto il banco della macchina.
Il banco orizzontale e il banco a vibrazione sono di tipo integrale, con struttura perfetta, comodità di installazione e regolazione.
Strada a pressione statica, a forma di V, con capacità di resistenza alla pendenza e al pregiudizio.
Pompa d'olio integrata, buona struttura e facile utilizzo.
Se avete qualche dubbio o bisogno di informazioni su Electromagnetic Vibration Table For Lithium Battery Sinusoidal Vibration Test, non esitate a inviare le vostre richieste.
