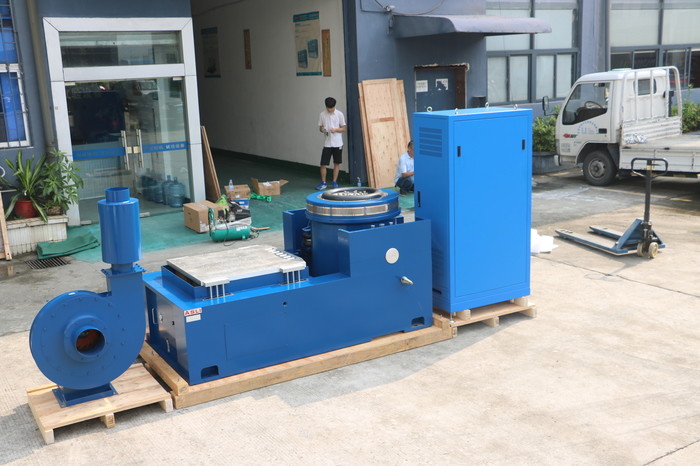

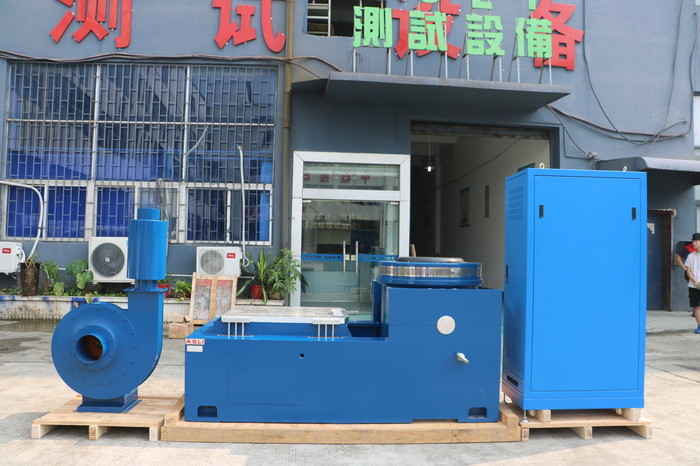

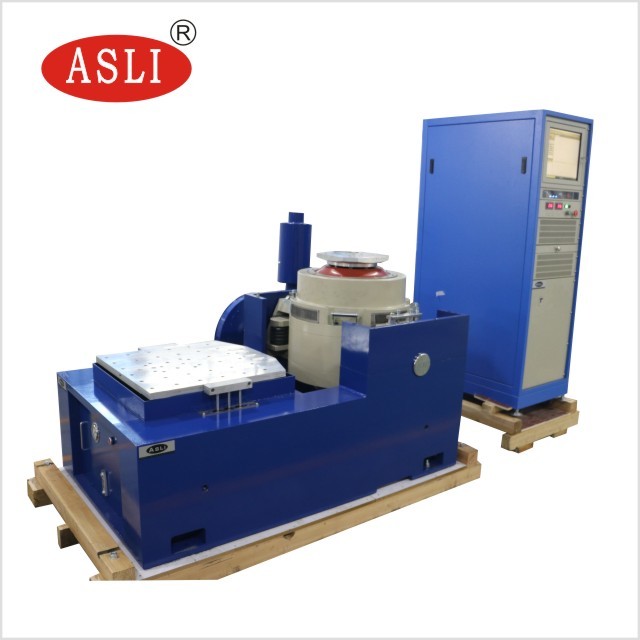

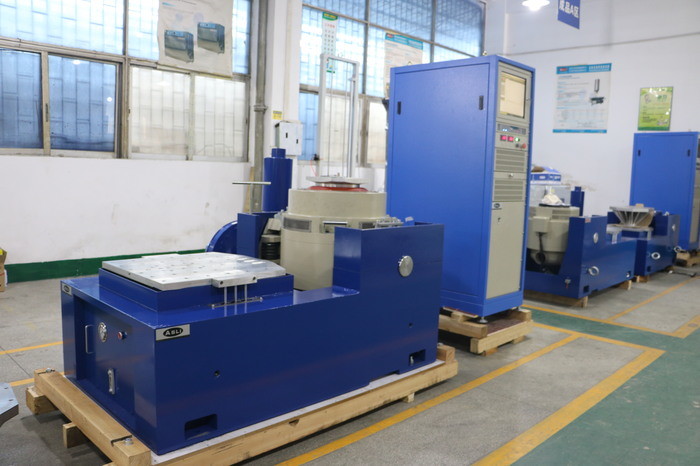

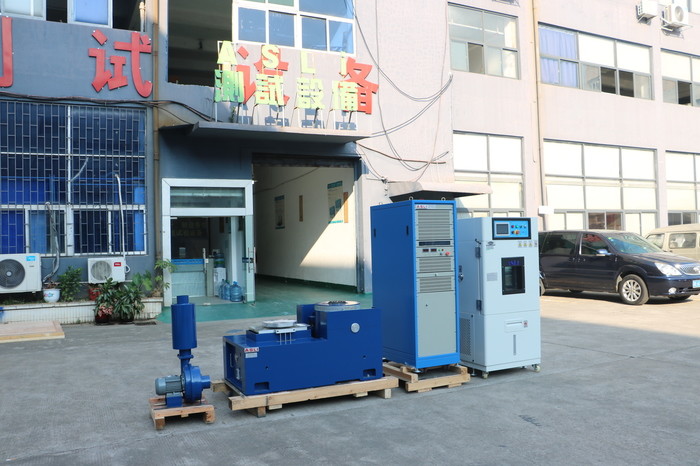

Banco di prova ad alta frequenza di vibrazione di asse di XYZ per i componenti elettronici

XYZ Axis High Frequency Vibration Test Bench per componenti elettronici

Applicazione:

Siamo produttori di elettrodinamica alta frequenza Vibrazione Tester / alta frequenza Vibrazione Fatigue Tester serie di prodotti, adottato il 'doppia struttura di circuito magnetico'," cerchi di azione dello scheletro auto-generati ", "supporto aereo" e "rastrelli a rulli e guida lineare", "isolamento del trunnion" tecnologia moderna avanzata e tecnologia speciale, possono essere completati in X,Y,Z prova di vibrazione sinusoidale a tre assi e prova di vibrazione casuale a banda largaQuesti prodotti sono ampiamente utilizzati nella difesa nazionale, nelle armi, nell'aviazione, nell'aerospaziale, nell'industria automobilistica, nel settore dei veicoli aerei, nel settore dell'industria automobilistica, nel settore dei veicoli a motore, nel settore dei veicoli a motore, nel settore dei veicoli a motore, nel settore dei veicoli a motore, nel settore dei veicoli a motore, nel settore dei veicoli a motore e dei veicoli a motore, nel settore dei veicoli a motore, nel settore dei veicoli a motore e dei veicoli a motore.comunicazioni, elettronica, elettrodomestici, comunicazioni, elettrodomestici e altri settori.

Caratteristiche del sistema di prova delle vibrazioni:

1Scheletro circolare dinamico ben progettato, con una frequenza di risonanza assiale di livello superiore.

2- Circuito bi-magnetico, perdita di flusso magnetico bassa, struttura compatta e razionale.

3. cuscinetti a rulli rocker rod, orientamento della rigidità del corpo composito, capacità di carico eccentrica, rettilineo e orientato all'importazione.

4. Trunnion fondazione di isolamento dedicato all'uso di ormoni, l'installazione di comodità mobile.

5La tecnologia avanzata si muove attorno al sistema per garantire che il cerchio dinamico di alta affidabilità.

6- Nuovo design dei condotti e miglioramento dell'effetto di raffreddamento.

7- rigidità statica, rigidità dinamica del piccolo palloncino portante, aumentando la capacità della tavola di vibrazione, migliorando le prestazioni a bassa frequenza.

2-1 Parametri tecnici

(1) Forza nominale: forza sinusoidale 3000 N; forza casuale 3000 N; forza d'urto 6000 N;

(2) Intervallo di frequenza: da 3 Hz a 3500 Hz, frequenza fissa, spazzatura avanti e indietro, seno, casuale, shock

(3) Modalità di scansione a frequenza: lineare, logaritmica, scansione avanti e indietro, frequenza fissa

(4) Frequenza di scansione: da 1 a 32767

(5) Tempo della frequenza di scansione: frequenza fissa/singolo 1-3600 min, possono essere visualizzate le curve della frequenza di scansione.

(6) Accelerazione massima; 1000 m/s²(senza carico)

(7) Velocità massima: 1,6 m/s

(8) Spostamento massimo:25 mmp-p (senza carico), doppio picco

(9) Dislocazione di impatto: 25 mm

(10) Peso della bobina mobile: 3,5 kg

(11) Direzioni di vibrazione: verticale

(12) Ondata di vibrazione: seno, casuale, scossa

(13) Diametro della bobina mobile: Φ150 mm

(14) Dimensione del sistema di vibrazione: W750xH599xD680 mm

(15) Peso del sistema di vibrazione: 490 kg

Sul sistema di vibrazione

(1) Struttura di doppio circuito magnetico per garantire un'alta intensità del campo magnetico e ridurre le perdite di flusso; Struttura speciale di degassaggio può ridurre le perdite di flusso a meno di 1 mt

(2) molle di tipo U, rulli e cuscinetti lineari per una forte resistenza al carico di deflessione

(3) Le molle d'aria sono utilizzate per l'isolamento dalle vibrazioni; i sistemi di vibrazione funzionano costantemente anche con carichi pesanti; non è necessaria una fondazione speciale

(4) Sono previsti dispositivi di protezione contro la sovraccarica termica, la sovraccarica, la sovraccarica di corrente, la sovraccarica di tensione e il sovraccarico del misuratore di vibrazioni;

Dispositivi di protezione della rete elettrica per sovratensione, sottotensione, mancanza di fase;

Potenza di azionamento, limite di corrente, avviamento morbido, sovra-temperatura, cortocircuito, protezione contro i guasti dei moduli

(5) Può eseguire test sinusoidali, casuali, di impatto ambientale

(6) Questo sistema richiede poco per le fluttuazioni di tensione, ≤ ± 10% è OK

(7) Questo sistema ha pochi requisiti per la resistenza di messa a terra, ≤4Ω è OK

(8) Alta affidabilità, particolarmente indicata per il funzionamento a lungo termine

Parametri tecnici dell'elettrodinamica per la prova delle vibrazioni ad alta frequenza:

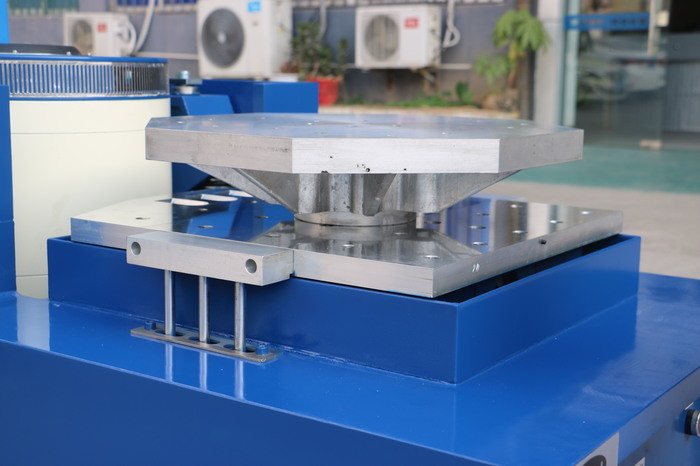

caratteristiche orizzontali del supporto:

1. all'interno di un piccolo banco di carico per realizzare una maggiore accelerazione e frequenza di lavoro, per migliorare la capacità di carico e le prestazioni dell'intero banco della macchina.

2Il banco orizzontale e il banco a vibrazione sono di tipo integrale, con struttura perfetta, comodità di installazione e regolazione.

3- Strada a pressione statica, a forma di V, con capacità di resistenza alla pendenza e al pregiudizio.

Pompa d'olio integrata, buona struttura e facile utilizzo.

parametri tecnici dell'espansione orizzontale:

caratteristiche verticali del banco esteso:

VT verticale di banco esteso e pinze specificate, calcolato con precisione, progettazione elaborata, per garantire al cliente ha acquisito le migliori prestazioni secondo struttura perfetta, materiale di alta qualità

e lavorazione.

parametri tecnici dell'espansione verticale:

Se avete domande da parte di parenti suXYZ Axis High Frequency Vibration Test Bench per componenti elettronici ,Per favore, sentitevi liberi di contattarmi.
