Testatore di vibrazioni di tipo elettrodinamica ad alta frequenza verticale e orizzontale ragionevole
Qual e' la differenza tra il test SINE e quello SANDOM?
I test di vibrazione sinusoidale non sono così utili come i test casuali, perché un test sinusoidale si concentra su una singola frequenza in un solo momento.eccita tutte le frequenze in uno spettro definito in un dato momentoConsideriamo la descrizione di Tustin delle vibrazioni casuali. Ho sentito persone descrivere uno spettro continuo, diciamo 10-2000Hz, come onde sinusoidali 1990 distanti 1Hz. No, questo è vicino ma non del tutto corretto.Le onde sinusoidali hanno un'ampiezza e una fase costantiSupponiamo che ce ne fossero 1990. la totalità sarebbe casuale? No. Per essere casuale, l'ampiezza e la fase iniziale di ogni fetta dovrebbero variare casualmente,in modo imprevedibileLe variazioni imprevedibili sono ciò che intendiamo per casuale.

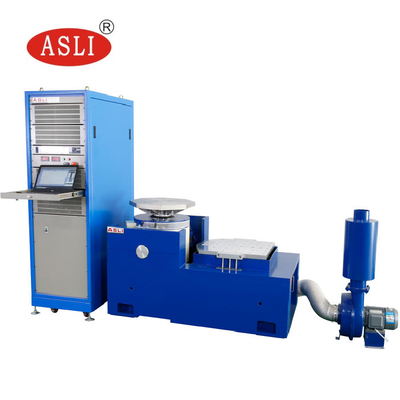

Composizione del sistema di prova

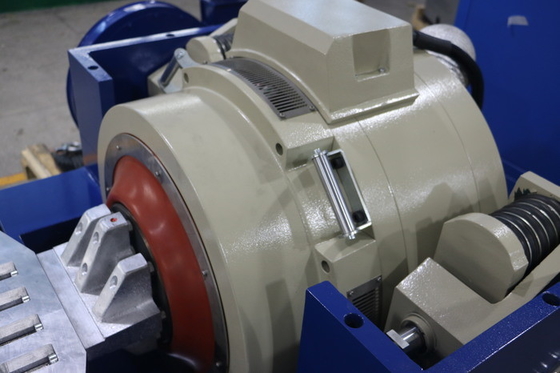

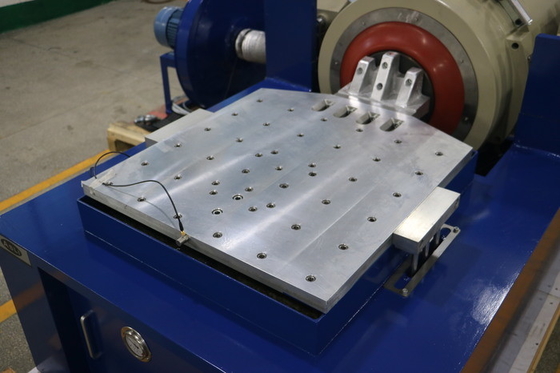

1Generatore di vibrazione orizzontale a un pezzo
2. Tavola di espansione verticale
3- Ventilatore di raffreddamento con silenziatore.
4Amplificatore di potenza digitale
5. strumento di misura per il controllo delle vibrazioni multifunzione.
Specificità
| Nome | Batteria per autoveicoli EN50604 IEC62133 UN38.3 banco di prova per vibrazioni per prove di laboratorio | ||||||||
| Modello | Forza sinusoidale nominale (N) | Forza nominale casuale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale ((m/s) | Dislocamento nominale (p-p) mm | Mass. carico (kg) | bobina mobile (Kg) | Dimensione della bobina mobile (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
