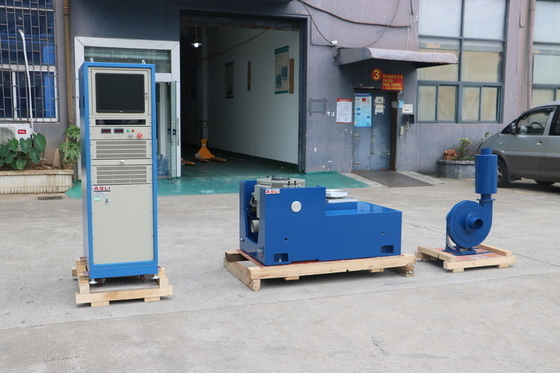

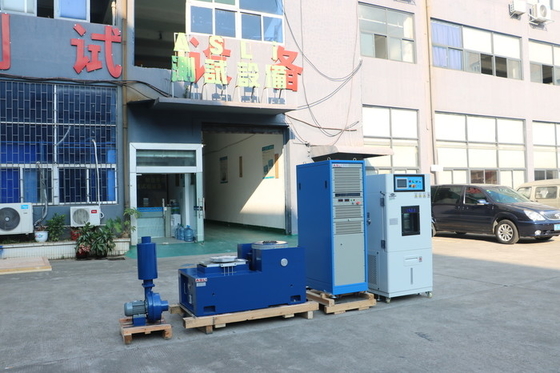

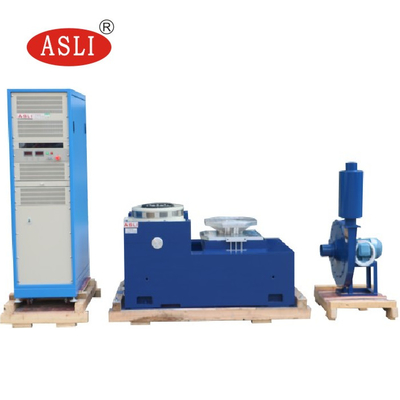

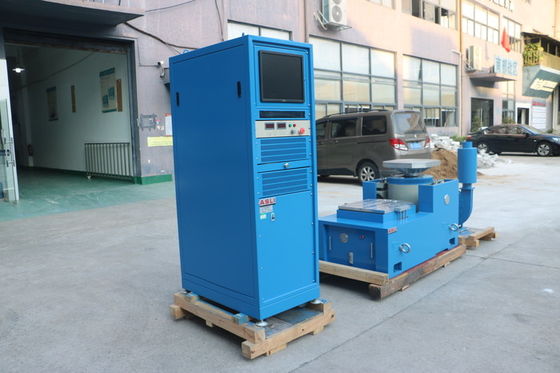

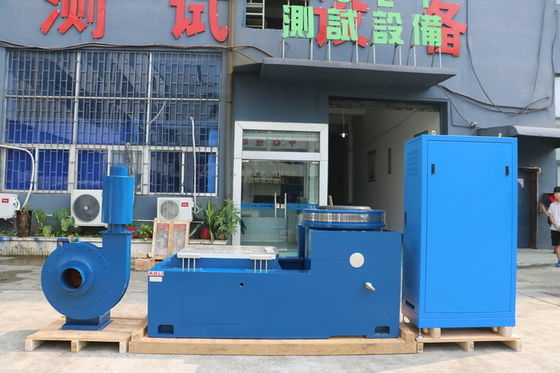

Tavolo per agitatori a vibrazione ad alta frequenza di tipo elettromagnetico di laboratorio
Scattivo di laboratorio ad alta frequenza Simulazione del trasporto Scattivo di vibrazione elettrodinamicaè ampiamente utilizzato nella difesa, nell'aviazione, nell'aerospaziale, nelle comunicazioni, nell'elettronica, nelle automobili, negli elettrodomestici e in altre industrie.simulazione delle condizioni di lavoro effettive e prova di resistenza della struttura, l'applicazione del prodotto è ampia, la larghezza di applicazione è ovvia, l'effetto di prova è notevole e affidabile.accelerazione massima, modulazione dell'ampiezza, controllo del tempo, controllo computerizzato a funzione completa, semplice accelerazione fissa/ampiezza fissa.
Parametri tecnici della macchina di prova delle vibrazioni:
| Modello |
Sine nominale Forza(N) |
Classificato come casuale Forza(N) |
Frequenza Intervallo (Hz) |
Accelerazione nominale (m/s)2) | Velocità nominale ((m/s) |
Classificato discollocamento (p-p) mm |
Mass. carico (kg) | bobina mobile ((Kg) |
Dimensione di Spirale di movimento ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
Parametri tecnici dell'orizzontaleEspandibile:
Parametri tecnici di verticaleEspandibile:
Applicazione di un agitatore a vibrazione elettrodinamica:
Siamo produttori di prodotti della serie High Frequency Vibration Test Machine, che hanno adottato la "struttura del doppio circuito magnetico", "cerchi di azione a scheletro auto-generati","Supporto aereo" e "rastrelli a rulli e guida lineare", "isolamento trunnion" con tecnologia moderna avanzata e tecnologia speciale, può essere completato in prova di vibrazione sinusoidale a tre assi X, Y, Z e prove di vibrazione casuale a banda larga,da completare con il classico (metà - seno)Questi prodotti sono ampiamente utilizzati nella difesa nazionale, armi, aviazione, aerospaziale, comunicazioni, elettronica,apparecchi elettrici, comunicazioni, elettrodomestici e altri settori.
Caratteristiche di prova dell'agitatore per vibrazioni elettrodinamiche:
1Scheletro circolare dinamico ben progettato, con una frequenza di risonanza assiale di livello superiore.
2- Circuito bi-magnetico, perdita di flusso magnetico bassa, struttura compatta e razionale.
3. cuscinetti a rulli rocker rod, orientamento della rigidità del corpo composito, capacità di carico eccentrica, rettilineo e orientato all'importazione.
4. Trunnion fondazione di isolamento dedicato all'uso di ormoni, l'installazione di comodità mobile.
5La tecnologia avanzata si muove attorno al sistema per garantire che il cerchio dinamico di alta affidabilità.
6- Nuovo design dei condotti e miglioramento dell'effetto di raffreddamento.
7- rigidità statica, rigidità dinamica del piccolo palloncino portante, aumentando la capacità della tavola di vibrazione, migliorando le prestazioni a bassa frequenza.
Se avete bisogno di ulteriori informazioni sul tavolo per la scossa a vibrazione ad alta frequenza di tipo elettromagnetico di laboratorio, non esitate a inviare le vostre richieste.
