Equipaggiamento di prova delle vibrazioni ES-6.pdf
Sistema di prova delle vibrazioni da tavolo per agitatori ad alta frequenza di tipo elettromagnetico di laboratorio
Perché è necessaria una prova di vibrazione?
Ogni struttura può vibrare e ha particolari frequenze (frequenze di risonanza) in cui vibra con la maggiore ampiezza.Il test delle vibrazioni sinusoidali è importante per capire come qualsiasi struttura vibra naturalmente.
La tabella di agitazione per vibrazioni ASLI Brand può completare rispettivamente la prova di vibrazione sinusoidale e la prova di vibrazione casuale a banda larga,e può completare il classico (metà sinusoide) test dello spettro di risposta a impulsi e scossePuò anche essere combinato con una camera di prova di temperatura e umidità.
Laboratorio tipo elettromagnetico vibrazione alta frequenza shaker sistema di prova di vibrazione tavolo è ampiamente utilizzato nei settori della difesa nazionale, armi, aviazione, volo spaziale, comunicazione, elettronica,elettrodomestici, di trasporto e di elettrodomestici.
Parametro tecnico:
| Modello |
Sine nominale Forza(N) |
Classificato come casuale Forza(N) |
Frequenza Intervallo (Hz) |
Accelerazione nominale (m/s)2) | Velocità nominale ((m/s) |
Classificato discollocamento (p-p) mm |
Mass. carico (kg) | bobina mobile ((Kg) |
Dimensione di Spirale di movimento ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
Per l'espansione verticale
ASLI Brand vibration shaker table VT vertical extended-bench and specified clamps, precisione calcolata, design elaborato,per garantire al cliente le migliori prestazioni secondo la struttura perfetta, materiale e lavorazione di alta qualità.

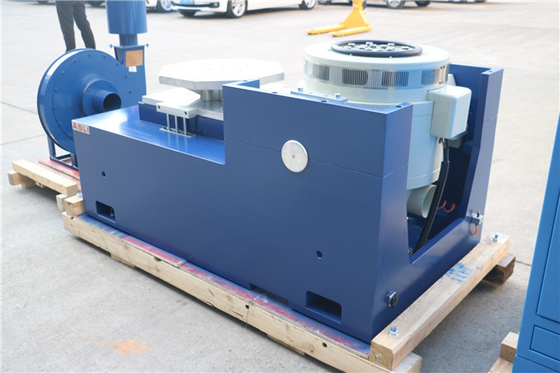

Per l'espansione orizzontale
ASLI Tavolo per agitatori a vibrazione di marca All'interno di un piccolo banco di carico per ottenere una maggiore accelerazione e frequenza di lavoro, per migliorare la capacità di carico e le prestazioni di tutta la macchina.
Il banco orizzontale e il banco a vibrazione sono di tipo integrale, con struttura perfetta, comodità di installazione e regolazione.
Strada a pressione statica, a forma di V, con capacità di resistenza alla pendenza e al pregiudizio.
Pompa di olio integrata, buona struttura e facile utilizzo.
