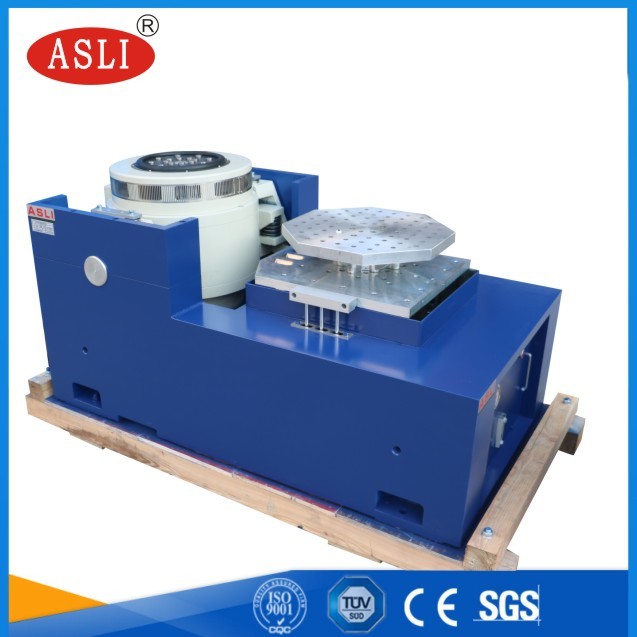

attrezzatura di prova elettrodinamica della tavola vibrante di 2700Hz 600kgf con MIL-STD ISTA
Product Details
| vibration force: | 600kgf | Vibration direction: | Vertical & Horizontal |
|---|---|---|---|
| moving coil weight: | 6.5kg | displacement: | 25mm |
| max. acceleration: | 100g | application: | LED, auto parts, packaging |
| meet test standard: | MIL-STD ISTA | table size: | 800*800mm |
| Evidenziare |
attrezzatura di prova della tavola vibrante 2700Hz,attrezzatura di prova della tavola vibrante 600kgf,Agitatore elettrodinamico di vibrazione dello SGS |
||
Product Description
Equipaggiamento di prova delle vibrazioni ES-6.pdf
2700Hz 6000kgf attrezzature di prova per la tavola di vibrazione elettrodinamica con norme MIL-STD ISTA
Principio di funzionamento della scossa a vibrazione
Il principio di funzionamento dell'agitatore per vibrazioni elettromagnetiche è simile a quello di un altoparlante in cui l'energia elettrica vieneIl conduttore è spostato dall'azione della forza elettromagnetica nel campo magnetico.la parte in movimento è generata dall'equilibrio tra corrente motrice e flusso magnetico.Controllare la corrente motrice, si può controllare il generatore di vibrazioni.
Il livello massimo di accelerazione dell'eccitatore di vibrazioni elettromagnetiche è determinato dal livello massimo di accelerazioneA bassa frequenza, lo spostamento della parte in movimento è limitato in modo tale che ilLa frequenza di risonanza dell'elemento in movimento è impostata più in altorispetto al limite superiore della gamma di frequenze.
La prestazione del generatore di vibrazioni può essere riflessa dal grafico che mostra il massimoL'accelerazione di un sistema di accelerazione è determinata da una variazione di frequenza.può essere espressa da una linea retta con pendenza di 6 dB/octava.
Parametri tecnici:
| Modello |
Sine nominale Forza (N) |
Classificato come casuale Forza (N) |
Frequenza Intervallo (Hz) |
Accelerazione nominale (m/s)2) | Velocità nominale ((m/s) |
Dislocamento nominale (p-p) mm |
Mass. carico (kg) | bobina mobile ((Kg) |
Dimensione di Spirale di movimento ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Caratteristiche:
1Sistema di sospensione robusto e guida del movimento lineare, forte capacità di carico, buone funzioni di guida, elevata stabilità.
2. Airbag centro carico con elevata rigidità statica e bassa rigidità dinamica, grande capacità di carico, prestazioni perfette sulle variazioni di ampiezza.
3- Alta efficienza di commutazione di classe D, corrente di picco a 3 sigma, basso consumo di energia e minima distorsione armonica.
4Autodiagnosi rapida con blocco di sicurezza, alta affidabilità di sicurezza.
5. Airbag dispositivo di isolamento per la piattaforma di vibrazione senza la necessità di ulteriori fondamenta, riproduzione perfetta dell'onda vibrazionale e riduzione della trasmittanza delle vibrazioni.
6. piattaforme di espansione orizzontali e verticali per diverse applicazioni.
7- Un semplice controllo.
parametri tecnici dell'espansione orizzontale:
| Modello | Dimensione della panchina (mm) | Intervallo di frequenza (Hz) | Peso delle parti in movimento (kg) |
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5 000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |

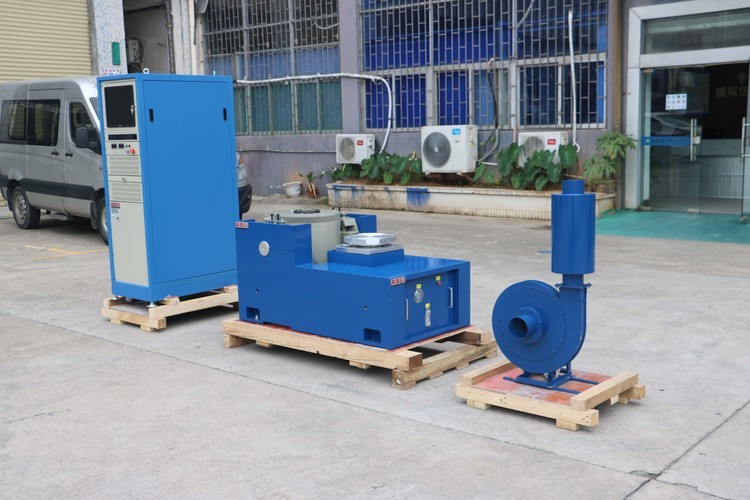

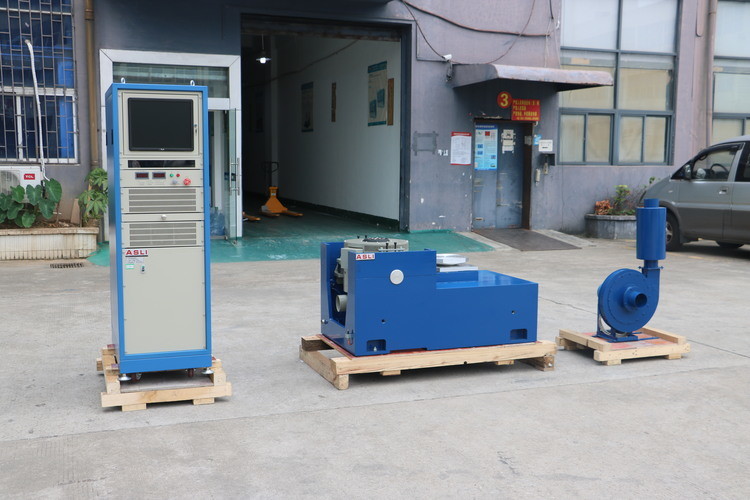

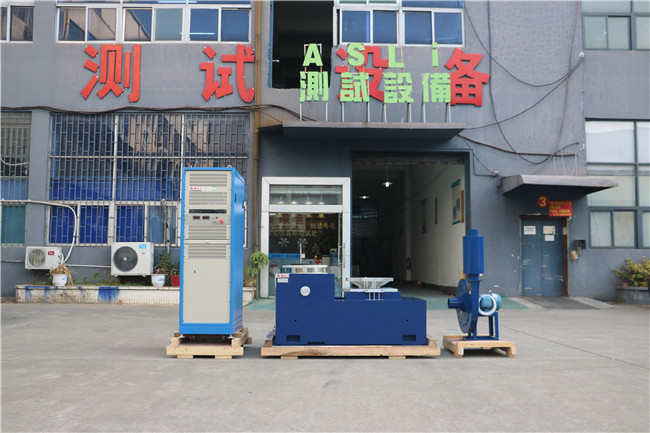

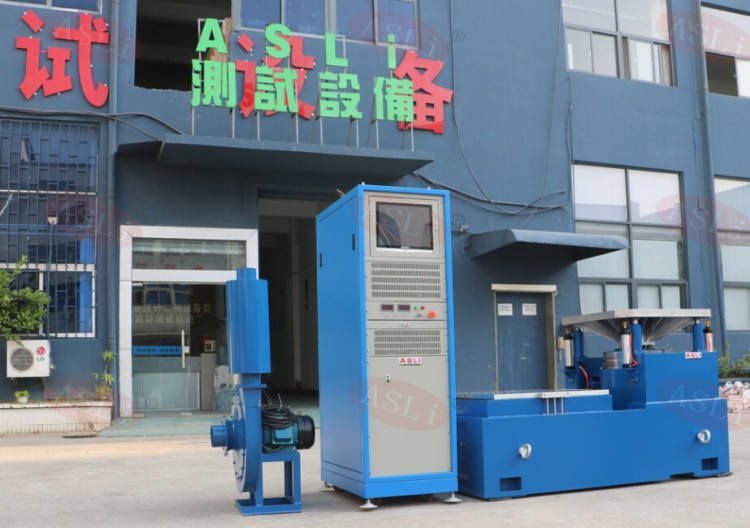

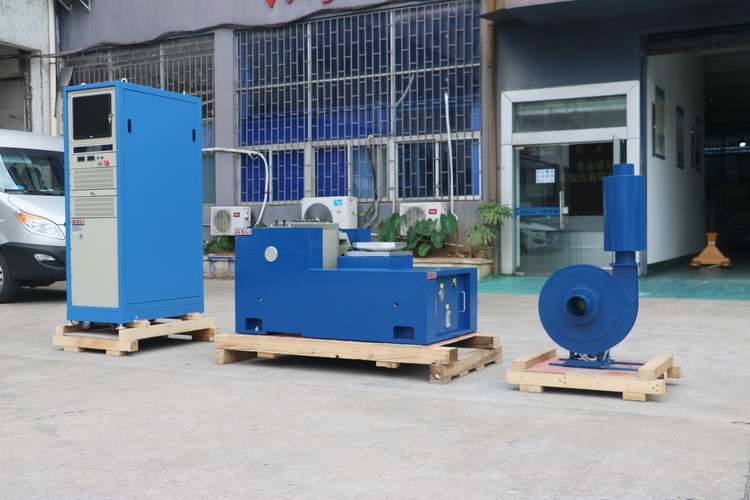

Immagini per riferimento:
Prodotti relativi:
se avete domande relative a 2700Hz 6000kgf elettrodinamica Vibrazione Tavola di prova di attrezzature con MIL-STD ISTA standard, si prega di contattarci
