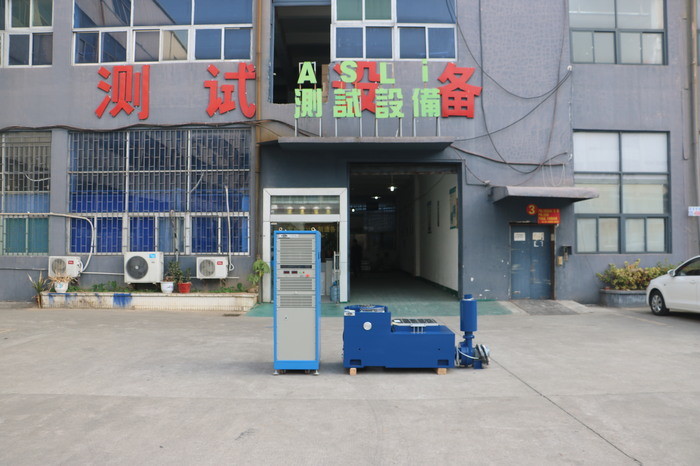

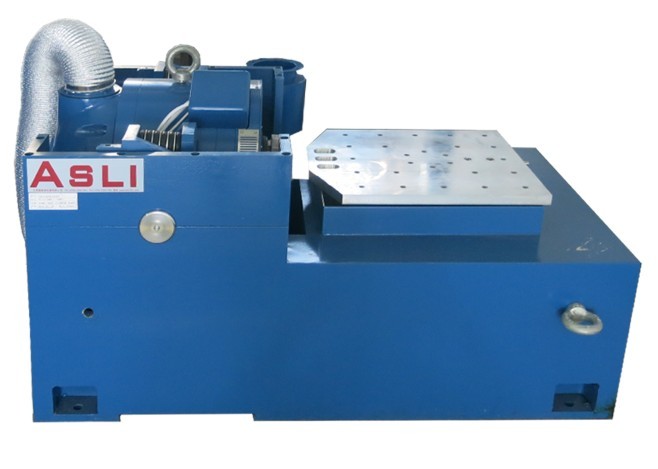

macchina di prova elettromagnetica di vibrazione 3000N con la norma UN38.3
Product Details
| Forza di vibrazione: | 3000N | Applicazione: | Batteria |
|---|---|---|---|
| standard: | Norma UN38.3 | Tipo: | - Elettromagnetici |
| direzione di vibrazione: | X, Y, Z giroscopica | prova: | Seno, casuale, scossa, RSTD |
| Evidenziare |
Norma dell'attrezzatura di prova di vibrazione UN38.3,sistema di vibrazione elettrodinamico 3000N,agitatore elettrodinamico di vibrazione 3000N |
||
Product Description
Esaminatore di vibrazioni ES-3A.pdf
Descrizione Applicazione
Macchina per la prova delle vibrazioni elettromagnetiche 3000N con norma UN38.3L'impiego di questa tecnologia è molto diffuso in Europa.dotato della struttura del doppio circuito magnetico, dei cerchi di azione a scheletro auto-generati, del supporto aereo e dei cuscinetti a rulli e della guida lineare,Isolamento trunnion tecnologia moderna avanzata e tecnologia speciale, può essere completato in prova di vibrazione sinusoidale a tre assi X,Y,Z e in prova di vibrazione casuale a banda larga, da completare con la classica (metà seno, trapezoidale,test dello spettro di risposta al polso e allo shockQuesti prodotti sono ampiamente utilizzati nella difesa nazionale, armi, aviazione, aerospaziale, comunicazioni, elettronica, elettrodomestici, comunicazioni, elettrodomestici e altri campi.
| Modello:ES-3 | |
|---|---|
| Spinta sinusale | 300 kgf |
| Spinta casuale | 300 kgf |
| Spinta di impatto | 600 kgf |
| Intervallo di frequenza | 2~2500Hz |
| Continuazione dello spostamento | 25 mm |
| L'impatto dello spostamento | 25 mm |
| Velocità massima | 10,8 m/s |
| Accelerazione massima | 981 m/s2 |
| Diametro della bobina mobile | Φ150 mm |
| Permettere il momento eccentrico | > 196N.m. |
| Punto di connessione del carico | 6 pionte |
| Massa equivalente delle parti mobili | 3 kg |
| Dimensioni di vite dei banconi (standard) | M8 |
| Tabella di disposizione della vite (diametro, circonferenza) | 8 su Φ100mm, 8 su Φ200mm. |
| Frequenza di isolamento assiale | 3 Hz |
| Carico massimo | 120 kg |
| Flusso magnetico di perdita | < 1 mT |
| Dimensioni (senza imballaggio) | 730 mm × 550 mm × 650 mm |
| Tabella delle vibrazioni Peso | 450 kg |
Caratteristiche della macchina di prova delle vibrazioni:
1Scheletro circolare dinamico ben progettato, con una frequenza di risonanza assiale di livello superiore.
2- Circuito bi-magnetico, perdita di flusso magnetico bassa, struttura compatta e razionale.
3. cuscinetti a rulli rocker rod, orientamento della rigidità del corpo composito, capacità di carico eccentrica, rettilineo e orientato all'importazione.
4. Trunnion fondazione di isolamento dedicato all'uso di ormoni, l'installazione di comodità mobile.
5La tecnologia avanzata si muove attorno al sistema per garantire che il cerchio dinamico di alta affidabilità.
6- Nuovo design dei condotti e miglioramento dell'effetto di raffreddamento.
7. rigidità statica, rigidità dinamica del piccolo palloncino portante, aumentando la capacità di carico della tavola di vibrazione, migliorare le prestazioni a bassa frequenza.
ComposizioneMacchina di prova delle vibrazioni elettromagnetiche ad alta frequenza:

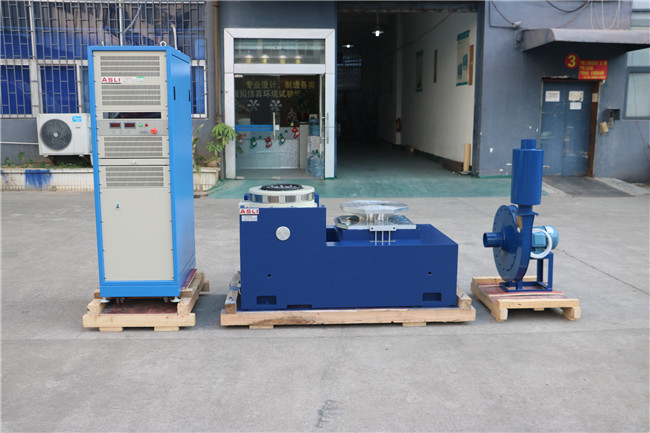

banco di prova per vibrazioni, amplificatore di potenza, ventilatore di raffreddamento, tavolo a scorrere, amplificatore verticale
Vantaggi del sistema di prova di controllo delle vibrazioni:
B. Il controllo a circuito chiuso è realizzato da un processore DSP e il PC è indipendente dal circuito di controllo, il che garantisce il tempo reale e l'elevata efficienza del sistema di controllo.
C. Processo di progettazione a basso rumore per ADC e DAC a 24 bit, 32 DSP a punto fluttuante, con gamma dinamica superiore a 120 dB.
D. L'intervallo dinamico di controllo stocastico è superiore a 90 dB.
