Sistema di prova delle vibrazioni meccaniche ES-10.pdf
Attrezzature per la prova di scosse e vibrazioni per la prova di vibrazioni ad alta e bassa frequenza
Requisiti di prova:
1. IEC 62133
2. UL1642
3. UN38.3
4. GB31241
5. MIL-STD-810
6. DO-160
Macchina per le vibrazioni di trasporto simulato a pacchetto ad alta frequenzacompletamente secondo la prova di progettazione standard relativa alla batteria, simulazione, alle determinate condizioni della prova di vibrazione della batteria,la batteria o il pacchetto di batterie è fissato sul tavolo delle vibrazioni, secondo la frequenza prescritta, l'accelerazione e la modalità di spostamento lungo il campione della batteria, le vibrazioni di tre direzioni reciprocamente perpendicolari misurate della batteria non devono avere perdite,Non perdere il coraggio., non rotto, nessun incendio ed esplosione.
Parametri tecnici:
| Modello |
Sine nominale Forza (N) |
Classificato come casuale Forza (N) |
Frequenza Intervallo (Hz) |
Accelerazione nominale (m/s)2) | Velocità nominale ((m/s) |
Dislocamento nominale (p-p) mm |
Mass. carico (kg) | bobina mobile ((Kg) |
Dimensione di Spirale di movimento ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Composizione della macchina di prova delle vibrazioni:
banco di prova per vibrazioni, amplificatore di potenza, ventilatore di raffreddamento, tavolo a scorrere, amplificatore verticale
Caratteristiche del supporto orizzontale:
All'interno di un piccolo banco di carico per realizzare una maggiore accelerazione e frequenza di lavoro, per migliorare la capacità di carico e le prestazioni di tutto il banco della macchina.
Il banco orizzontale e il banco a vibrazione sono di tipo integrale, con struttura perfetta, comodità di installazione e regolazione.
Strada a pressione statica, a forma di V, con capacità di resistenza alla pendenza e al pregiudizio.
Pompa d'olio integrata, buona struttura e facile utilizzo.
Caratteristiche verticali del banco esteso:
VT verticale esteso-banco e prese specificate, calcolato con precisione, progettazione elaborata, per garantire il cliente ha acquisito le migliori prestazioni secondo perfetta
Caratteristiche:
1Scheletro circolare dinamico ben progettato, con una frequenza di risonanza assiale di livello superiore.
2- Circuito bi-magnetico, perdita di flusso magnetico bassa, struttura compatta e razionale.
3. cuscinetti a rulli rocker rod, orientamento della rigidità del corpo composito, capacità di carico eccentrica, rettilineo e orientato all'importazione.
4. Trunnion fondazione di isolamento dedicato all'uso di ormoni, l'installazione di comodità mobile.
5La tecnologia avanzata si muove attorno al sistema per garantire che il cerchio dinamico di alta affidabilità.
6- Nuovo design dei condotti e miglioramento dell'effetto di raffreddamento.
7. rigidità statica, rigidità dinamica del piccolo palloncino portante, aumentando la capacità di carico della tavola di vibrazione, migliorare le prestazioni a bassa frequenza.

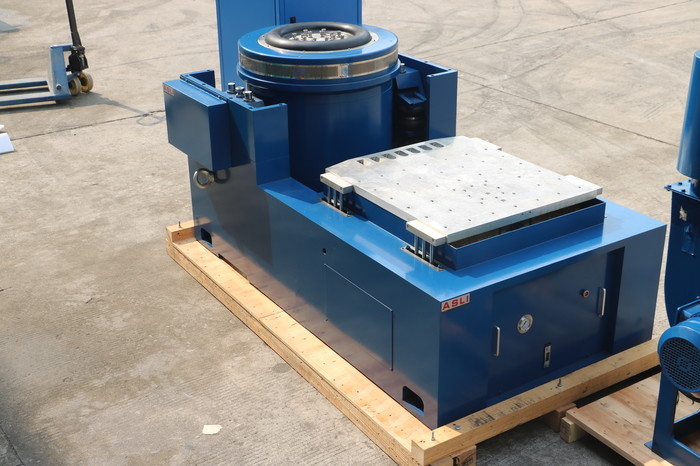

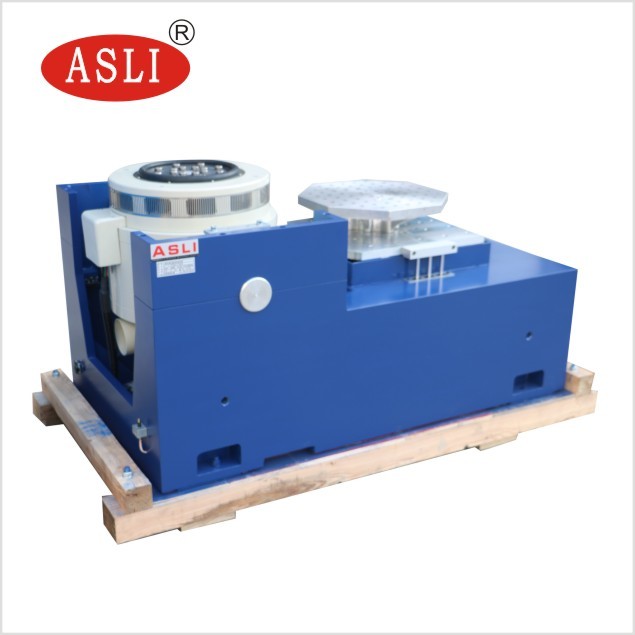

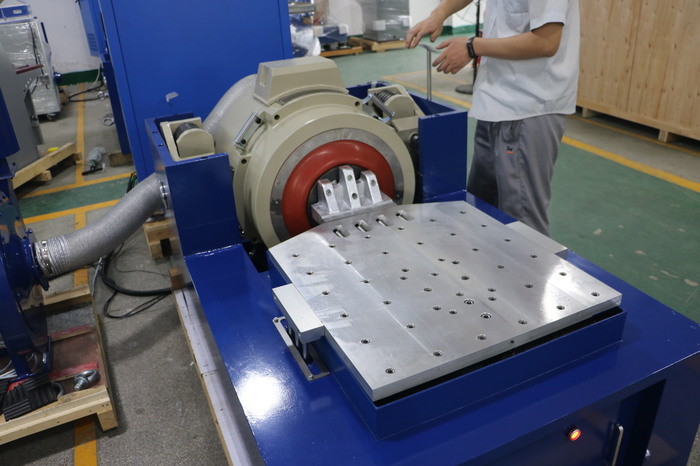

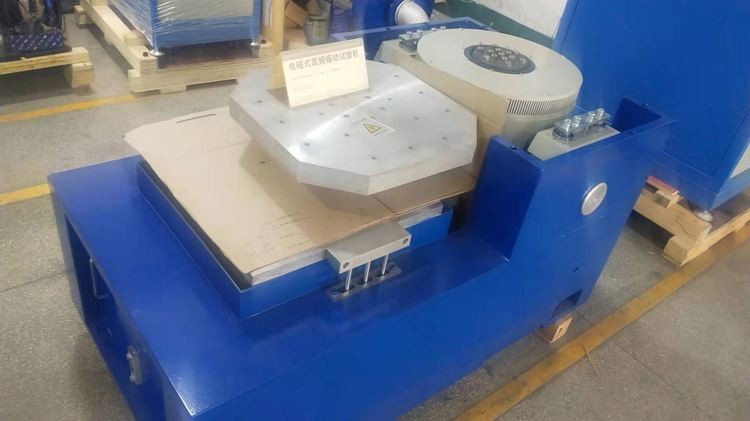

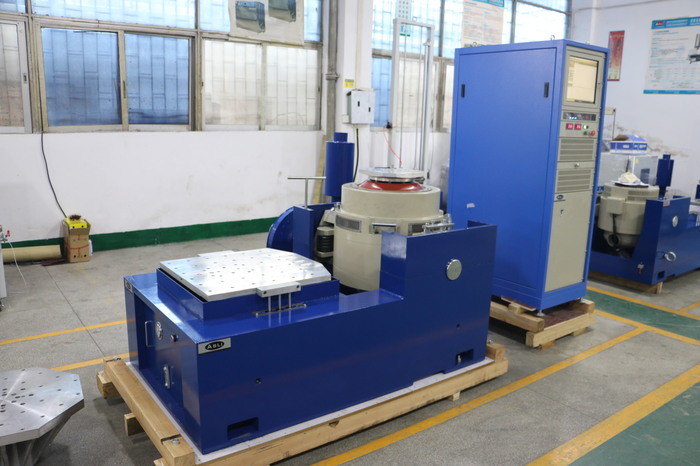

Immagini per riferimento:
