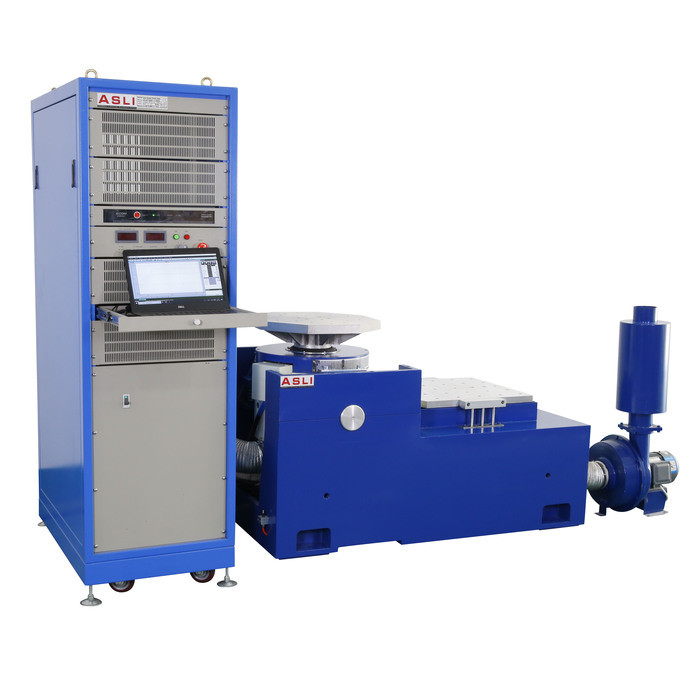

Macchina accelerata sinusoidale della prova di vibrazione con lo spettro di risposta di scossa
Product Details
| sine force: | 6000N | speed: | 1.6m/s |
|---|---|---|---|
| displacement: | 25mm | frequency: | 3~3500HZ |
| application: | Accelerated Vibration Testing | Acceleration: | 100g |
| armature: | 230mm | ||
| Evidenziare |
Macchina sinusoidale della prova di vibrazione,Tester sinusoidale di vibrazione,Tester di vibrazione con lo spettro di risposta di scossa |
||
Product Description
camera di prova per vibrazioni ES-6.pdf
Macchina per la prova delle vibrazioni sinusoidali per la prova delle vibrazioni accelerate con spettro di risposta agli urti
Qual e' l'applicazione della macchina di prova delle vibrazioni?
"Squadratura a vibrazione ad alta frequenza" ha adottato la "struttura a doppio circuito magnetico", "cerchi di azione a scheletro auto-generati", "supporto aereo" e "rastrelli a rulli e guida lineare","isolamento a trunnion" tecnologia avanzata e speciale, può essere completato in prova di vibrazione sinusoidale a tre assi X, Y e Z e in prova di vibrazione casuale a banda larga, da completare con la classica (metà seno) prova di spettro di impulso e risposta allo shock.E' ampiamente usato nella difesa nazionale., armi, aviazione, aerospaziale, comunicazioni, elettronica, elettrodomestici, comunicazioni, elettrodomestici e altri settori.
Parametri:
(1) Forza nominale: forza sinusoidale 6000N; forza casuale 6000N; forza d'urto 12000N;
(2) Intervallo di frequenza: da 5 Hz a 3500 Hz, frequenza fissa, spazzatura avanti e indietro, seno, casuale, scossa
(3) Modalità di scansione a frequenza: lineare, logaritmica, scansione avanti e indietro, frequenza fissa
(4) Frequenza di scansione: da 1 a 32767
(5) Tempo di frequenza di scansione: frequenza fissa/singolo 1-3600 minuti, possono essere visualizzate le curve di frequenza di scansione.
(6) Accelerazione massima 1000 m/s2(senza carico)
(7) Carico massimo 180 kg
(8) Dislocazione massima: 25 mm p-p (senza carico), doppio picco
(9) Spostamento d'impatto: 25 mm
(10) Peso della bobina mobile: 6,5 kg
(11) Direzioni di vibrazione: verticale
(12) Ondata di vibrazione: seno, casuale, scossa
(13) Diametro della bobina mobile: Φ230 mm
(14) Dimensione del sistema di vibrazione ((mm): W850xH750xD550mm
(15) Peso del sistema di vibrazione: 590 kg
2-2 Dettagli dei componenti di vibrazione
(1) Generatore di vibrazioni 1 set
(2) Controller di vibrazione 1 set
(3) Camera di connessione di comunicazione 1 set
(4) Amplificatore di potenza DA-6 1 set
(5) Software di guida 1 set
(7) Software di guida 1 set
(8) Sistema di raffreddamento 1 set
(9) Computer industriale 1 set
Parametri tecnici:
| Nome | Tavola di imballaggio/testatore di vibrazioni per parti di auto | ||||||||
| Modello | Forza sinusoidale nominale (N) | Forza nominale casuale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale ((m/s) | Dislocamento nominale (p-p) mm | Mass. carico (kg) | bobina mobile (Kg) | Dimensione della bobina mobile (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
2- Circuito bi-magnetico, perdita di flusso magnetico bassa, struttura compatta e razionale.
3. cuscinetti a rulli rocker rod, orientamento della rigidità del corpo composito, capacità di carico eccentrica, rettilineo e orientato all'importazione.
4. Trunnion fondazione di isolamento dedicato all'uso di ormoni, l'installazione di comodità mobile.
5La tecnologia avanzata si muove attorno al sistema per garantire che il cerchio dinamico di alta affidabilità.
6- Nuovo design dei condotti e miglioramento dell'effetto di raffreddamento.
7. rigidità statica, rigidità dinamica del piccolo palloncino portante, aumentando la capacità portante della tavola di vibrazione, migliorare le prestazioni a bassa frequenza
