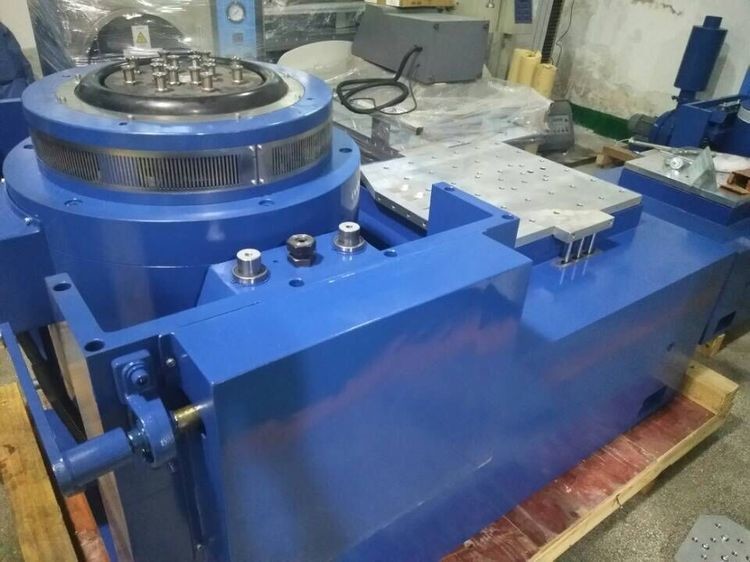

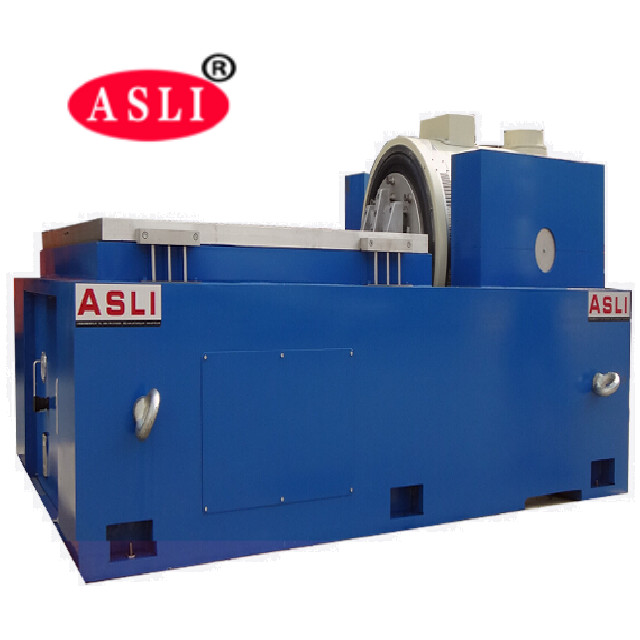

MIL-STD-810G Sistema di agitazione ad alta frequenza per la prova delle vibrazioni sinusoidali
Qual è il principio di funzionamento e la portata dell'applicazione di una tavola agitata?
Siamo produttori diVibration & Shock Testing Packaging Vibration Test Laboratory Equipment Laboratory Vibration Analyst Device (Apparecchio di analisi delle vibrazioni in laboratorio), ha adottato la "struttura del circuito a doppio magnetismo", "cerchi di azione a scheletro auto-generati", "Sostituzione in aria" e "rastrelli a rulli e guida lineare","isolamento a trunnion" tecnologie avanzate e speciali, può essere completato in prova di vibrazione sinusoidale a tre assi X, Y, Z e in prova di vibrazione casuale a banda larga, da completare con la classica (metà seno, trapezoidale,test dello spettro di risposta al polso e allo shockQuesti prodotti sono ampiamente utilizzati nella difesa nazionale, armi, aviazione, aerospaziale, comunicazioni, elettronica, elettrodomestici, comunicazioni, elettrodomestici e altri campi.
Agitatori a vibrazionetparametri tecnici:
| Modello |
Sine nominale Forza (N) |
Classificato come casuale Forza (N) |
Frequenza Intervallo (Hz) |
Accelerazione nominale (m/s)2) | Velocità nominale ((m/s) |
Dislocamento nominale (p-p) mm |
Mass. carico (kg) | bobina mobile ((Kg) |
Dimensione di Spirale di movimento ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

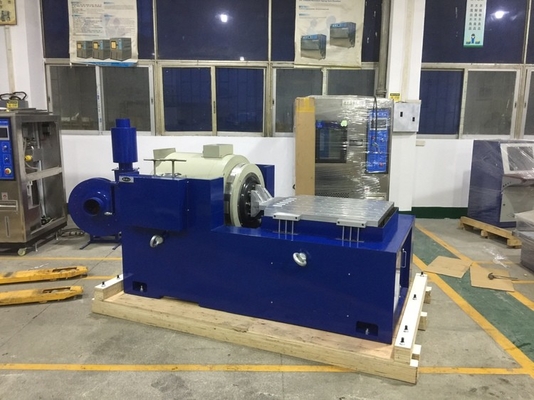

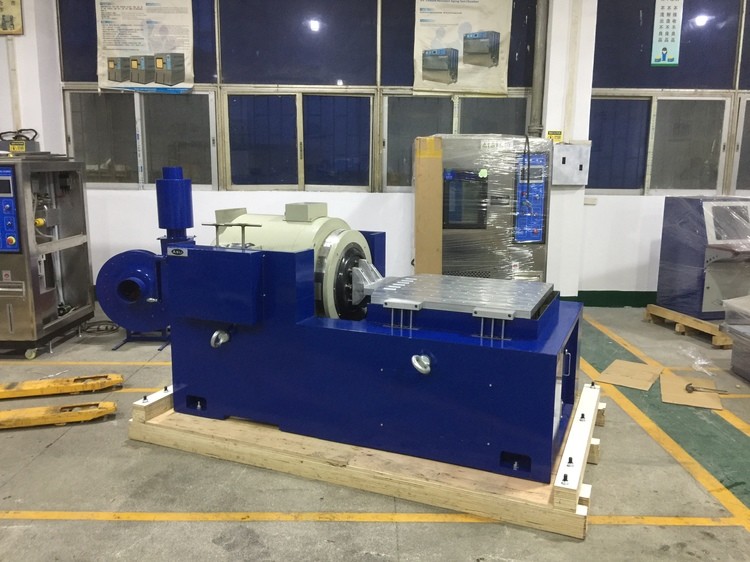

caratteristiche orizzontali del supporto:
1. all'interno di un piccolo banco di carico per realizzare una maggiore accelerazione e frequenza di lavoro, per migliorare la capacità di carico e le prestazioni dell'intero banco della macchina.
2Il banco orizzontale e il banco a vibrazione sono di tipo integrale, con struttura perfetta, comodità di installazione e regolazione.
3- Strada a pressione statica, a forma di V, con capacità di resistenza alla pendenza e al pregiudizio.
Pompa d'olio integrata, buona struttura e facile utilizzo.
parametri tecnici dell'espansione orizzontale:
| Modello | Dimensione della panchina (mm) | Intervallo di frequenza (Hz) | Peso delle parti in movimento (kg) |
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5 000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |

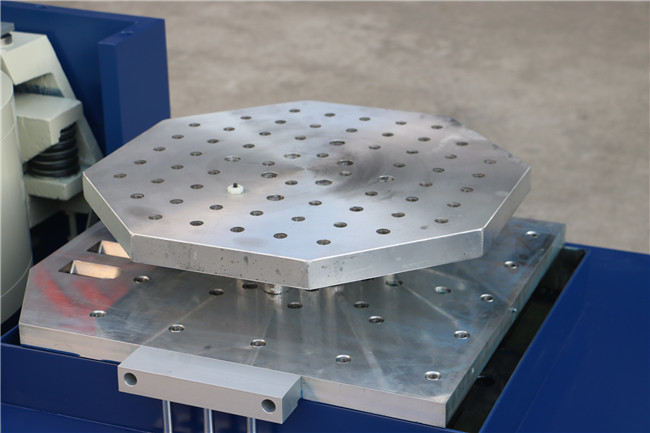

caratteristiche verticali del banco esteso:
VT verticale a banco esteso e pinze specificate, calcolato con precisione, progettazione elaborata, per garantire al cliente le migliori prestazioni in base alla struttura perfetta, materiale di alta qualità
e lavorazione.
parametri tecnici dell'espansione verticale:
| Modello | Peso (kg) | Frequenza massima (Hz) | Dimensione della panca |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (banca rotonda) | 220 | 350 | Φ1200 |
Per ulteriori informazioni su:MIL-STD-810G Sistema di vibrazione ad alta frequenza per test di vibrazione sinusoidale, benvenuto a contattarci!
