Scattivo per vibrazioni ad alta frequenza elettrodinamica per la sperimentazione delle vibrazioni delle batterie agli ioni di litio IEC 62620
apparecchiature di prova delle vibrazioni ES-20.pdf
Per quali settori è adatto il test delle vibrazioni?

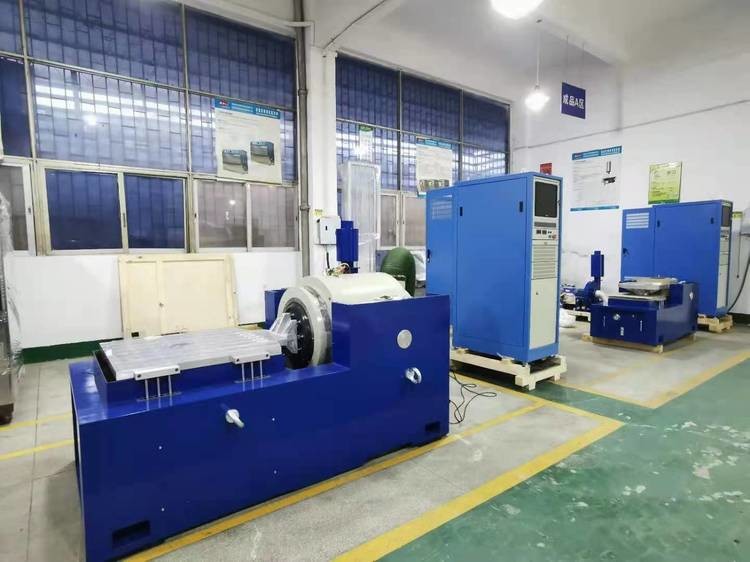

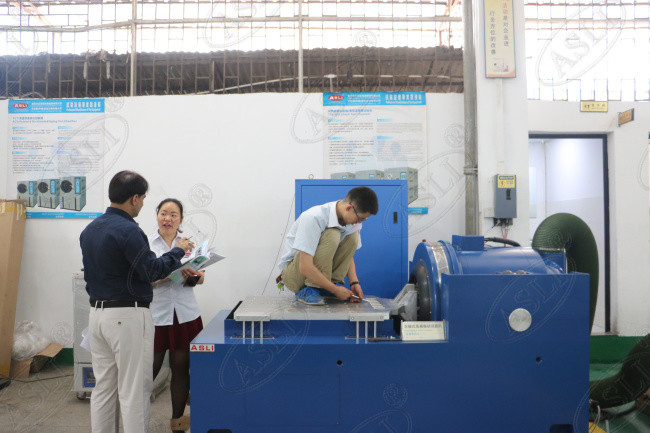

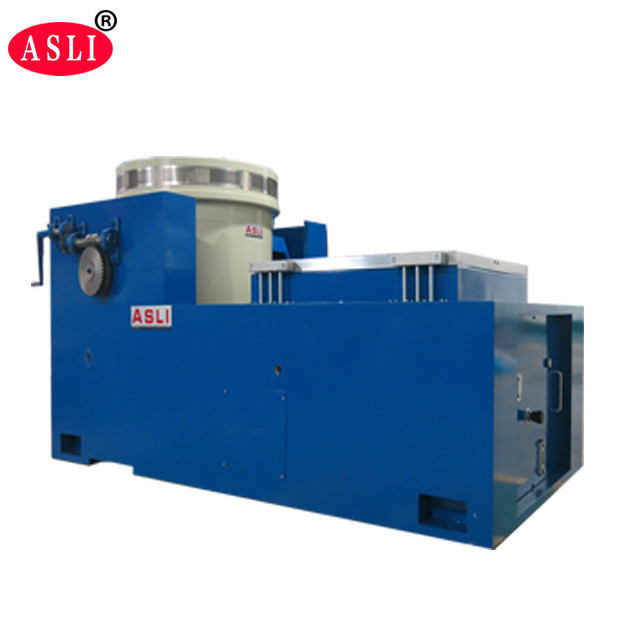

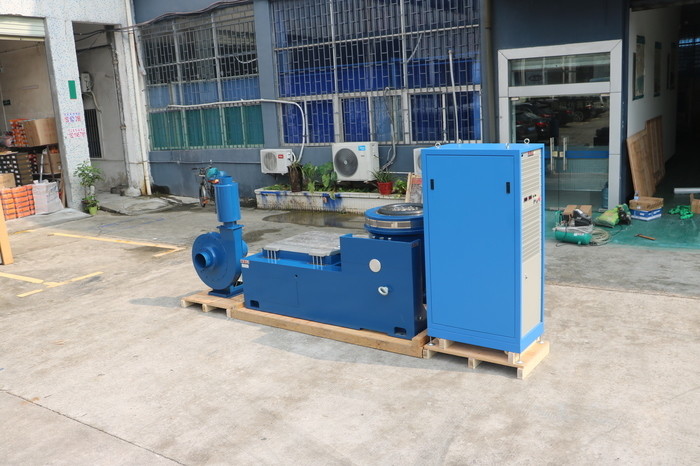

Sine e casualeElectrodynamics High Frequency Vibration Shaker (scattolatore a vibrazione ad alta frequenza)simula una serie di vibrazioni controllate (onda oceanica, vento, terremoto, pioggia...), prodotte da natura o dall'uomo.Prodotti di prova resistenti al trasporto e all'ambiente di vibrazione per tutta la vitaÈ ampiamente applicato alla difesa nazionale, all'aviazione, all'aerospaziale, alle comunicazioni, all'elettronica, all'automotive, agli elettrodomestici, ecc.
Caratteristiche
1Armatura leggera, alta rigidità, frequenza 4000 Hz.
2Controllo della linea di collegamento del computer, immagazzinate immediatamente i materiali.
3Visualizza la tabella di controllo.
4- Design a bassa resistenza e alte prestazioni, alta efficienza, basso costo.
5Alta affidabilità, basso guasto.
| Macchina di prova delle vibrazioni di tipo elettrodinamica | |||
| Modello | ES-3 | ES-6 | ES-10 |
| Forza sinusoidale (N) | 2940 | 5880 | 9800 |
| Forza radomica ((N) | 2940 | 5880 | 9800 |
| Forza d'urto (bmx) | 5880 | 11760 | 19600 |
| Frequenza ((Hz) | 5-3500 | 5-3000 | 5-3000 |
| Accelerazione massima ((m/s2)) | 980 | 980 | 1000 |
| Velocità indicata (m/s) | 1.6 | 1.5 | 2.0 |
| Dislocazione massima ((MMp-p) | 25 | 25 | 25 |
| carico massimo ((kg) | 120 | 200 | 120 |
| Potenza di consumo ((KVA) | 7.5 | 17 | 22 |

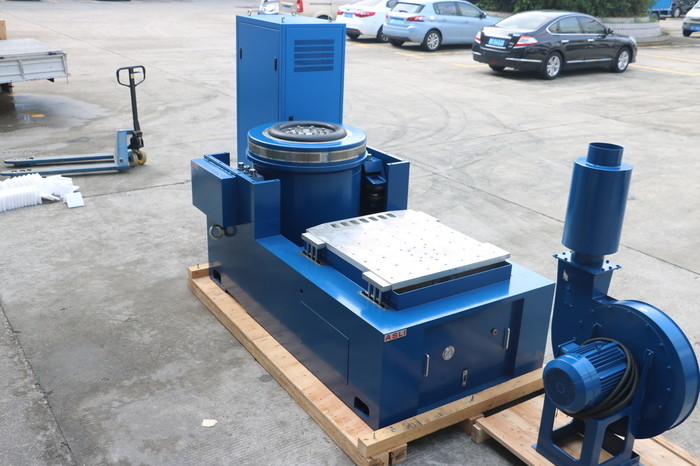

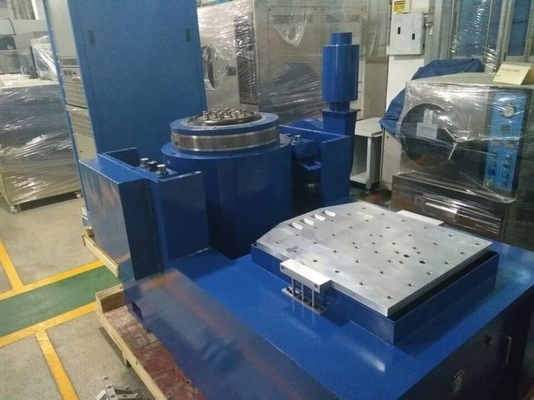

Caratteristiche del supporto orizzontale:
All'interno di un piccolo banco di carico per realizzare una maggiore accelerazione e frequenza di lavoro, per migliorare la capacità di carico e le prestazioni di tutto il banco della macchina.
Il banco orizzontale e il banco a vibrazione sono di tipo integrale, con struttura perfetta, comodità di installazione e regolazione.
Strada a pressione statica, a forma di V, con capacità di resistenza alla pendenza e al pregiudizio.
Pompa d'olio integrata, buona struttura e facile utilizzo.
parametri tecnici dell'espansione orizzontale:
| Modello | Dimensione della panchina (mm) | Intervallo di frequenza (Hz) | Peso delle parti in movimento (kg) |
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5 000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
Se ha bisogno di ulteriori informazioni su Electrodynamics High Frequency Vibration Shaker per IEC 62620 Li-ion Battery Vibration testing, per favore non esitate a inviare le vostre richieste.
