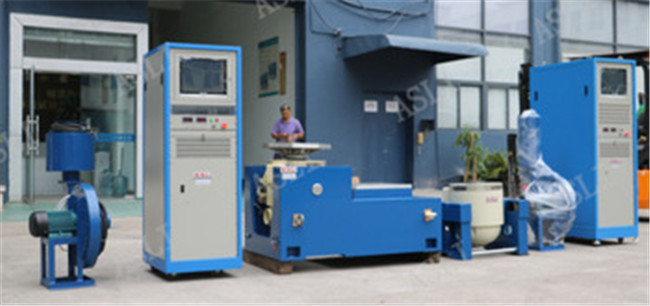

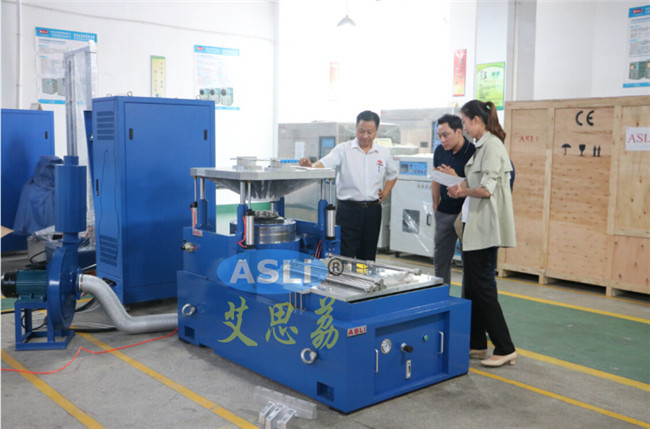

sistemi di prova delle vibrazioni elettromagnetiche per ispezione da parte di terzi
Che cos'e' il test delle vibrazioni ad alta frequenza?
Sistemi di prova delle vibrazioni idrauliche ad alta frequenza e elevate prestazioni per applicazioni di prova verticale, orizzontale, multiasse, rotativa e acustica.amplificatori di testa, alimentatori idraulici, cuscinetti, accoppiamenti e tavole di vibrazione torsionale.
Scarica il documento per la memorizzazione -- clicca qui ----→Sistema di prova delle vibrazioni meccaniche ES-10.pdf
sistemi di prova delle vibrazioni elettromagnetiche per ispezione da parte di terzi
Parametri tecnici:
| Modello |
Sine nominale Forza (N) |
Classificato come casuale Forza (N) |
Frequenza Intervallo (Hz) |
Accelerazione nominale (m/s)2) | Velocità nominale ((m/s) |
Dislocamento nominale (p-p) mm |
Mass. carico (kg) | bobina mobile ((Kg) |
Dimensione di Spirale di movimento ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |

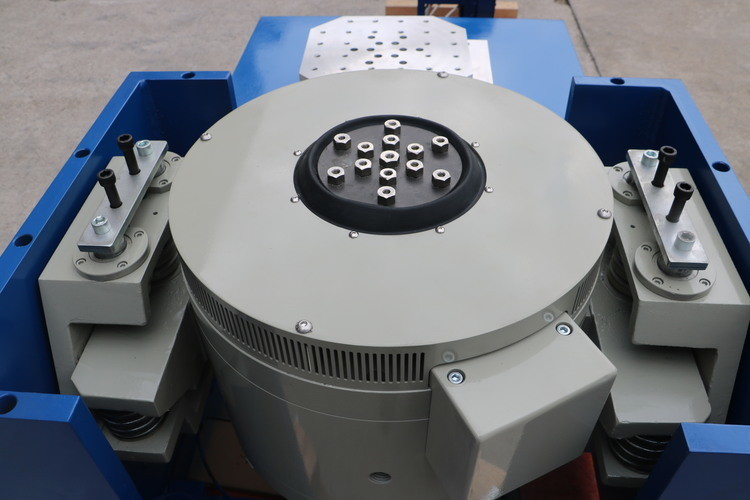

Caratteristiche:
1Sistema di sospensione robusto e guida del movimento lineare, forte capacità di carico, buone funzioni di guida, elevata stabilità.
2. Airbag centro carico con alta rigidità statica e bassa rigidità dinamica, forte capacità di carico, prestazioni perfette sulle variazioni di ampiezza.
3- Alta efficienza di commutazione di classe D, corrente di picco a 3 sigma, basso consumo di energia e minima distorsione armonica.
4Autodiagnosi rapida con blocco di sicurezza, alta affidabilità di sicurezza.
5. Airbag dispositivo di isolamento per la piattaforma di vibrazione senza la necessità di ulteriori fondamenta, riproduzione perfetta dell'onda vibrazionale e riduzione della trasmittanza delle vibrazioni.
6. piattaforme di espansione orizzontali e verticali per diverse applicazioni.
7- Un semplice controllo.

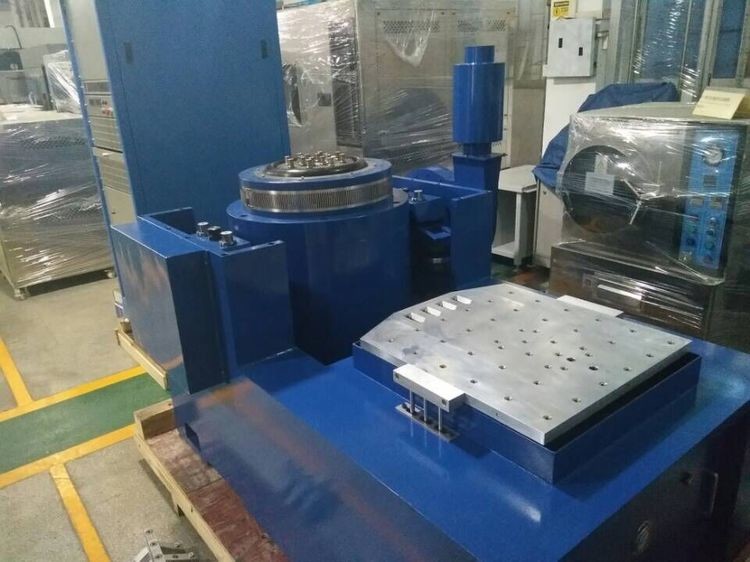

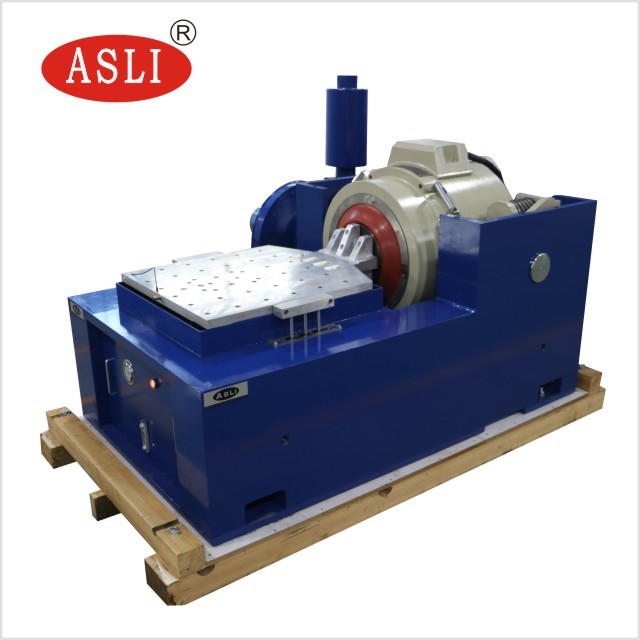

parametri tecnici dell'espansione orizzontale:
| Modello | Dimensione della panchina (mm) | Intervallo di frequenza (Hz) | Peso delle parti in movimento (kg) |
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5 000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
Principio di funzionamento della scossa a vibrazione
Il principio di funzionamento dell'eccitatore di vibrazioni elettromagnetiche è simile a quello di un altoparlante in cui l'energia elettrica vieneIl conduttore viene spostato dall'azione della forza elettromagnetica nel campo magnetico.la parte in movimento è generata dall'equilibrio tra corrente motrice e flusso magnetico.Controllare la corrente di azionamento, si può controllare il generatore di vibrazioni.
Il livello massimo di accelerazione dell'eccitatore di vibrazioni elettromagnetiche è determinato dal livello massimoA bassa frequenza, lo spostamento della parte in movimento è limitato in modo tale che ilLa frequenza di risonanza dell'elemento in movimento è impostata più in altorispetto al limite superiore dell'intervallo di frequenze.
La prestazione del generatore di vibrazioni può essere riflessa dal grafico che mostra il massimoL'accelerazione di un sistema di accelerazione è determinata da una variazione di frequenza.può essere espressa da una linea retta con pendenza di 6 dB/octava.
