EN 60068-2-64 macchina per prove di vibrazione su shaker banco di vibrazione elettrodinamico ad alta frequenza

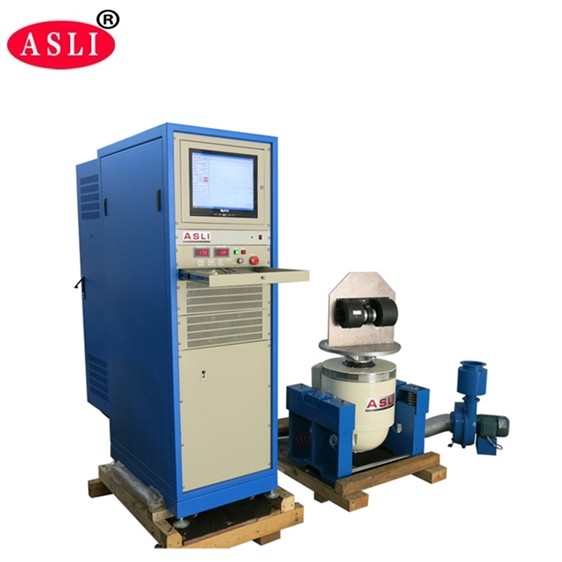

Composizione del sistema di prova

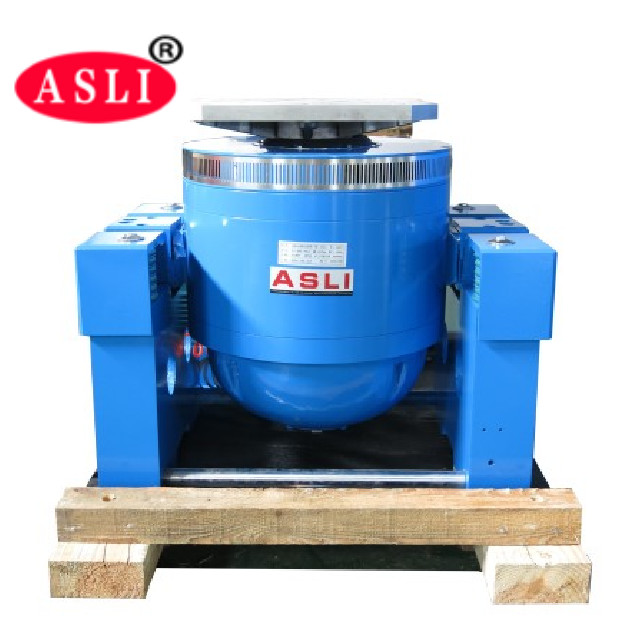

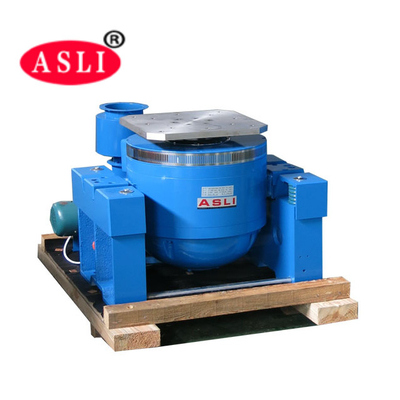

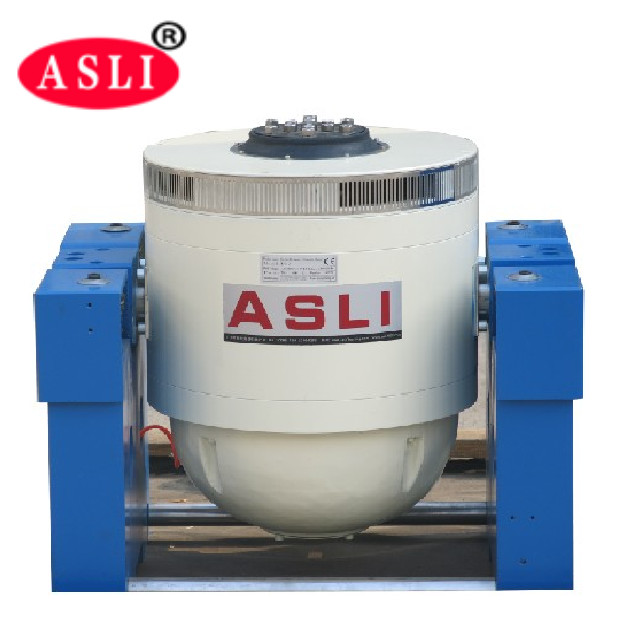

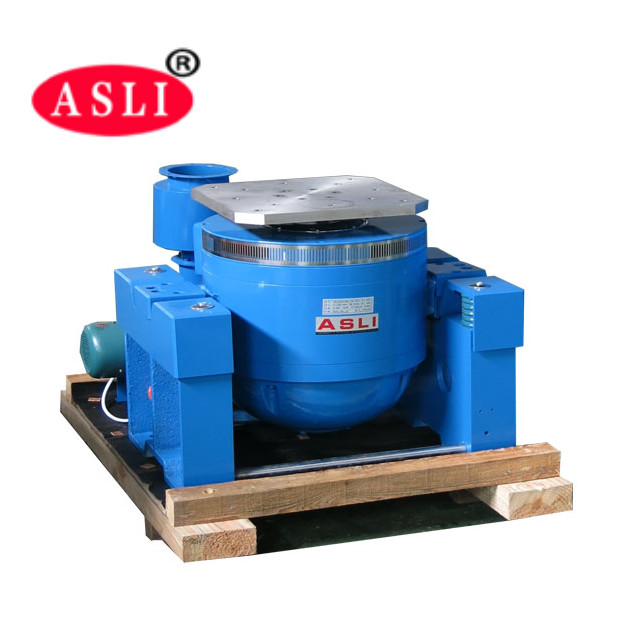

1. Generatore di vibrazioni orizzontale monoblocco

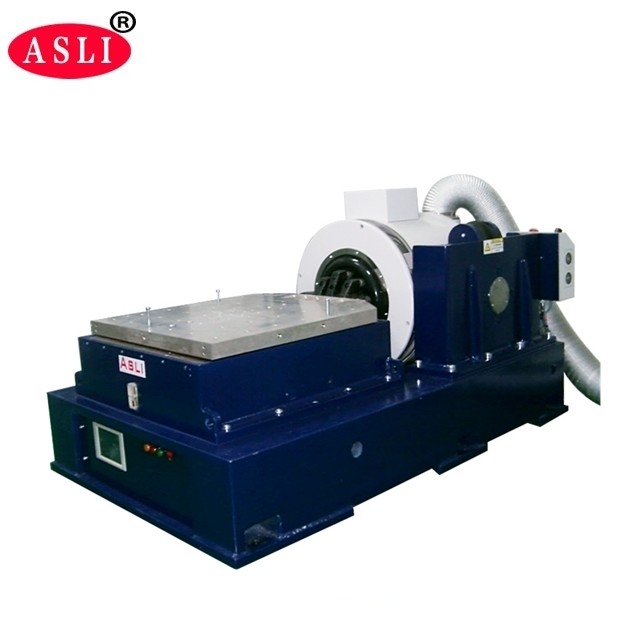

2. Tavolo di espansione verticale
3. Ventola di raffreddamento con silenziatore
4. Amplificatore di potenza a commutazione digitale
5. Strumento di misura e controllo delle vibrazioni multifunzione.
Specifiche
| Nome | Banco di prova vibrazioni per batterie per auto EN50604 IEC62133 UN38.3 per test di laboratorio | ||||||||
| Modello | Forza sinusoidale nominale (N) | Forza casuale nominale (N) | Gamma di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale (m/s) | Spostamento nominale (p-p)mm | Carico massimo (Kg) | Bobina mobile (Kg) | Dimensione della bobina mobile (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
