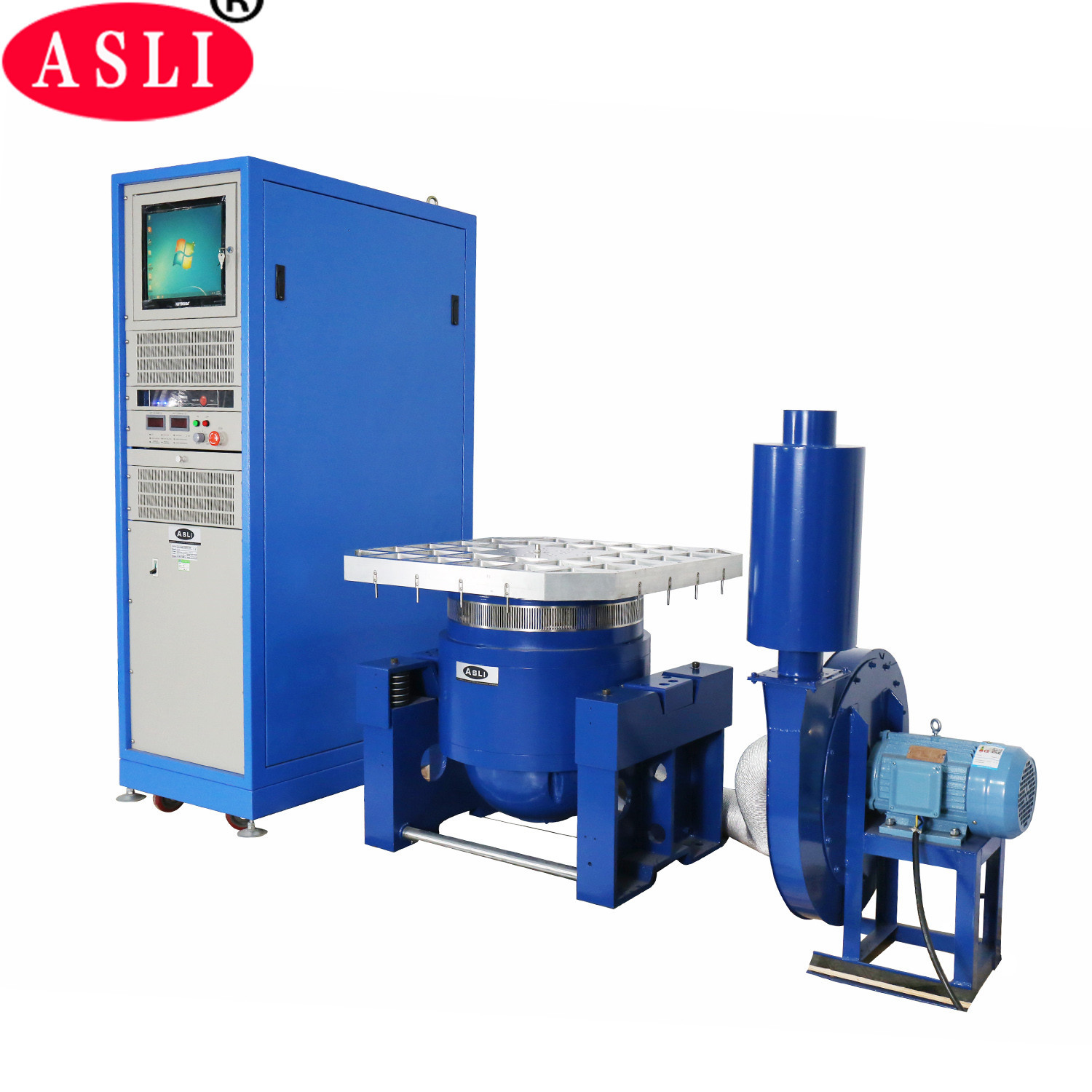

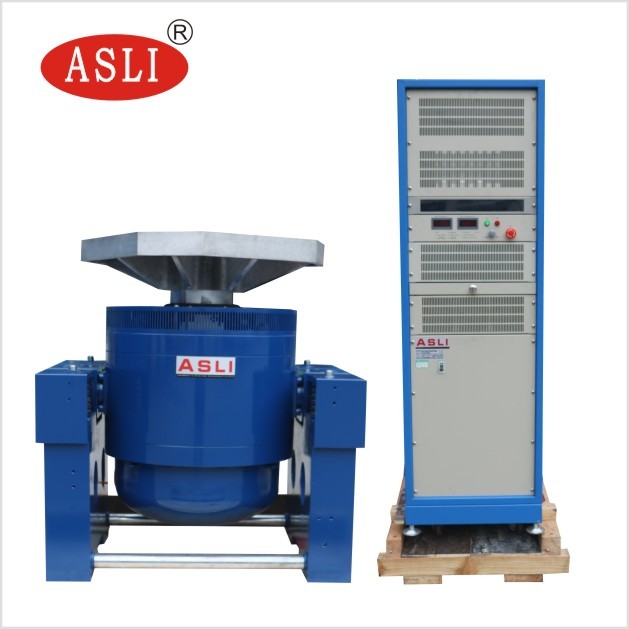

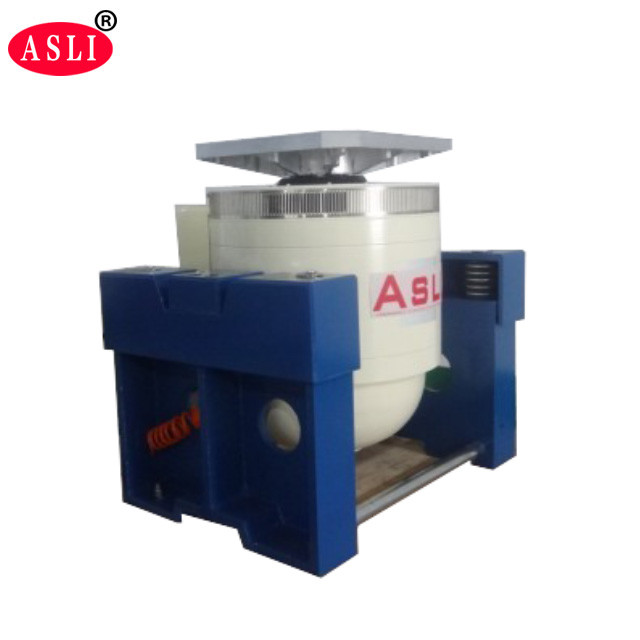

Tavola meccanica elettrodinamica dell'agitatore di vibrazione di asse di 10KN XYZ

Il 10KN XYZ Axis Vibration Electrodynamic Mechanical Shaker Table è un sistema di prova delle vibrazioni ad alta frequenza progettato per una simulazione precisa e multiasse.vibrazioni casuali a banda larga, e test di shock d'impulso classici attraverso gli assi X, Y e Z, rendendolo una soluzione versatile per test ambientali e di affidabilità rigorosi.

Prodotto con avanzata tecnologia elettrodinamica, questo sistema incorpora una struttura a doppio circuito magnetico, cerchi di azione a scheletro auto-generati, supporto aereo,cuscinetti a rulli con guida lineareQueste caratteristiche di progettazione consentono una replica accurata delle condizioni di vibrazione e di urto del mondo reale per la convalida del prodotto.

Questo agitatore per vibrazioni elettrodinamiche è ampiamente utilizzato in settori che richiedono rigorosi standard di prova delle vibrazioni e degli urti, tra cui:

• Sistemi nazionali di difesa e armi
• Ingegneria aeronautica e aerospaziale
• Comunicazioni ed elettronica
• Apparecchi elettrici e elettrodomestici
• Prova di qualificazione e affidabilità dei prodotti industriali

Il sistema esegue test di vibrazione sinusoidale a tre assi X, Y e Z, test di vibrazione casuale a banda larga e test di impulso classici (metà seno, trapezoidale,L' innesco di un' ondata di seghetto) e il test dello spettro di risposta allo shock.

• Scheletro dinamico a cerchio ben progettato che fornisce una frequenza di risonanza assiale di livello superiore.
• Disegno di circuito a due circuiti con bassa perdita di flusso magnetico, struttura compatta e layout razionale.
• Cuscinetti a rulli a roccia con orientamento della rigidità del corpo composito orientato all'importazione per un'eccellente capacità di carico eccentrico.
• Fondamento di isolamento Trunnion dedicato all'isolamento dalle vibrazioni, con comodo impianto mobile.
• Tecnologia avanzata del sistema di movimento che garantisce un'elevata affidabilità del cerchio dinamico.
• Nuovo progetto di condotti che migliora l'effetto di raffreddamento per un funzionamento prolungato.
• La rigidità statica e la rigidità dinamica del cuscinetto riducono al minimo il ballooning, aumentando la capacità della tavola di vibrazione e migliorando le prestazioni a bassa frequenza.

I seguenti parametri si applicano al modello ES-10, conforme alle norme MIL STD 810 e IEC/EN/AS 60068.2.27 norme per i sistemi di scossa per vibrazioni elettrodinamiche.

1. Forza nominale: forza sinusoidale 10000N; forza casuale 10000N; forza d'urto 10000N.
2. Intervallo di frequenza: da 5 Hz a 3500 Hz frequenza fissa, spazzatura avanti e indietro, seno, casuale, scossa.
3. Modalità di scansione a frequenza: lineare, logaritmica, scansione avanti e indietro, frequenza fissa.
4. Frequenza di scansione: da 1 a 32767.
5. Tempo della frequenza di scansione: frequenza fissa / singola 1 ‰ 3600 minuti; possono essere visualizzate le curve della frequenza di scansione.
6. Accelerazione massima: 1000 m/s2 (senza carico).
7. Velocità massima: 1,8 m/s.
8. Dislocamento massimo: 51 mm p-p (senza carico), doppio picco.
9. Dislocazione da impatto: 51 mm.
10. Peso della bobina mobile: 14 kg.
11. Direzioni di vibrazione: vibrazione verticale + orizzontale.
12. Ondata di vibrazione: seno, casuale, shock.
13. Diametro della bobina mobile: Φ240 mm.
14. Dimensione del sistema di vibrazione (mm): W1046 × H660 × D783 mm.
15. Peso del sistema di vibrazione: 900 kg.

• Il piccolo banco di caricamento consente un'accelerazione e una frequenza di lavoro più elevate, migliorando la capacità di carico e le prestazioni complessive del banco della macchina.

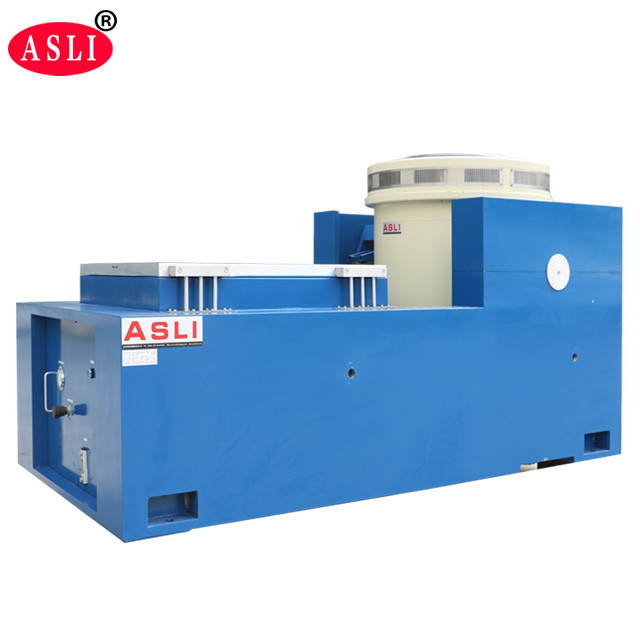

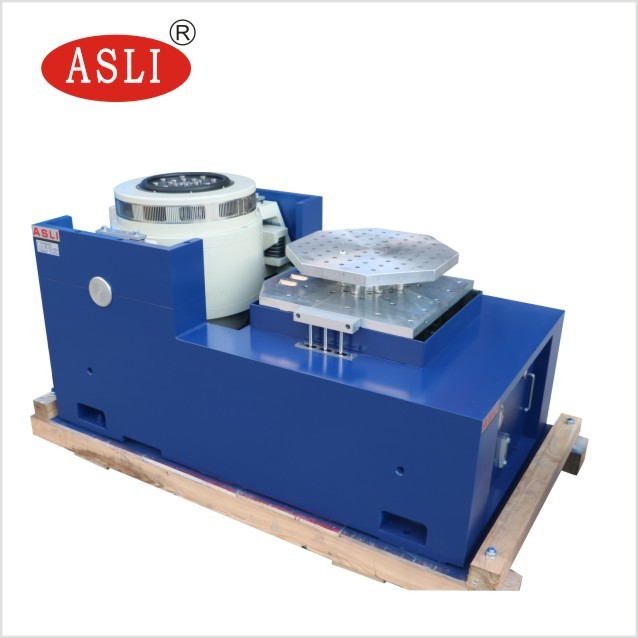

• Il banco orizzontale e il banco a vibrazione sono un tipo integrato con una struttura robusta, conveniente da installare e regolare.
• Il binario a pressione statica con design a forma di V fornisce una capacità resistente alla pendenza e al carico di bias.
• Pompa di olio integrata con buona struttura per un facile utilizzo.

1. Gli utilizzatori devono preparare carrelli elevatori e attrezzi di spostamento per spostare l'attrezzatura, in quanto è molto pesante.
2. L'ambiente di lavoro deve essere a temperatura ambiente con una buona ventilazione. Si raccomanda vivamente l'installazione di un condizionatore d'aria nella zona di lavoro.e lati posteriori; 1500 mm di fronte.

Il sistema viene prima avvolto in pellicola di PP, successivamente protetto con schiuma da 10 mm tra la macchina e la custodia e infine confezionato in una custodia di compensato standard per l'esportazione.
