il sistema di prova elettrodinamico di vibrazione 6000N risponde alla norma BACCANO/di MIL-STD
Product Details
| forza sinusoidale: | 6000 N | Frequenza: | 3~3500HZ |
|---|---|---|---|
| Velocità: | 1,6 m/s | direzione delle vibrazioni: | Vibrazione verticale o x, y, z |
| Energia: | 380 V trifase | accelerazione: | 100G |
| Evidenziare |
Sistema di prova elettrodinamico di vibrazione,sistema di prova di vibrazione 6000N,sistema di prova di vibrazione 6000N |
||
Product Description

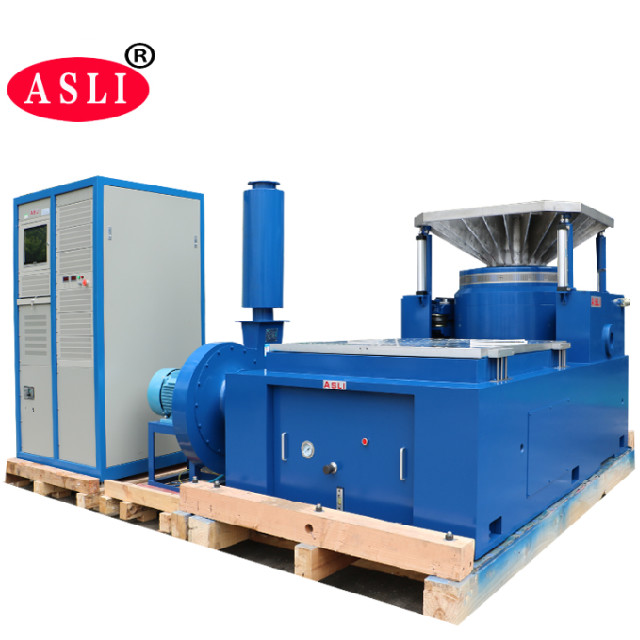

Siamo un produttore di Sistema di prova di vibrazione a grande forza a 3 assi conforme allo standard MIL-STD / DIN serie. I nostri sistemi adottano tecnologie avanzate tra cui una struttura a doppio circuito magnetico, cerchi di azione dello scheletro auto-generati, supporto aerotrasportato, cuscinetti a rulli con guida lineare e isolamento del perno. Questi design consentono test di vibrazione sinusoidale sugli assi X, Y e Z e test di vibrazione casuale a banda larga, nonché test di impulsi classici (onde semisinusoidali, trapezoidali e a dente di sega) e test dello spettro di risposta agli urti.
| Modello | Forza sinusoidale nominale (N) | Forza casuale nominale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s²) | Velocità nominale (m/s) | Spostamento nominale (p-p) mm | Carico massimo (Kg) | Bobina mobile (Kg) | Dimensioni della bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Scheletro del cerchio dinamico ben progettato, che offre una frequenza di risonanza assiale di livello superiore.
- Design a doppio circuito magnetico con bassa dispersione di flusso magnetico, struttura compatta e layout razionale.
- Cuscinetti a rulli per asta basculante con rigidità del corpo composito dritta e orientata all'importazione, che forniscono una forte capacità di carico eccentrico.
- Fondazione di isolamento del perno dedicata all'uso di ormoni, con comoda installazione mobile.
- Nuovo design del condotto che migliora l'effetto di raffreddamento.

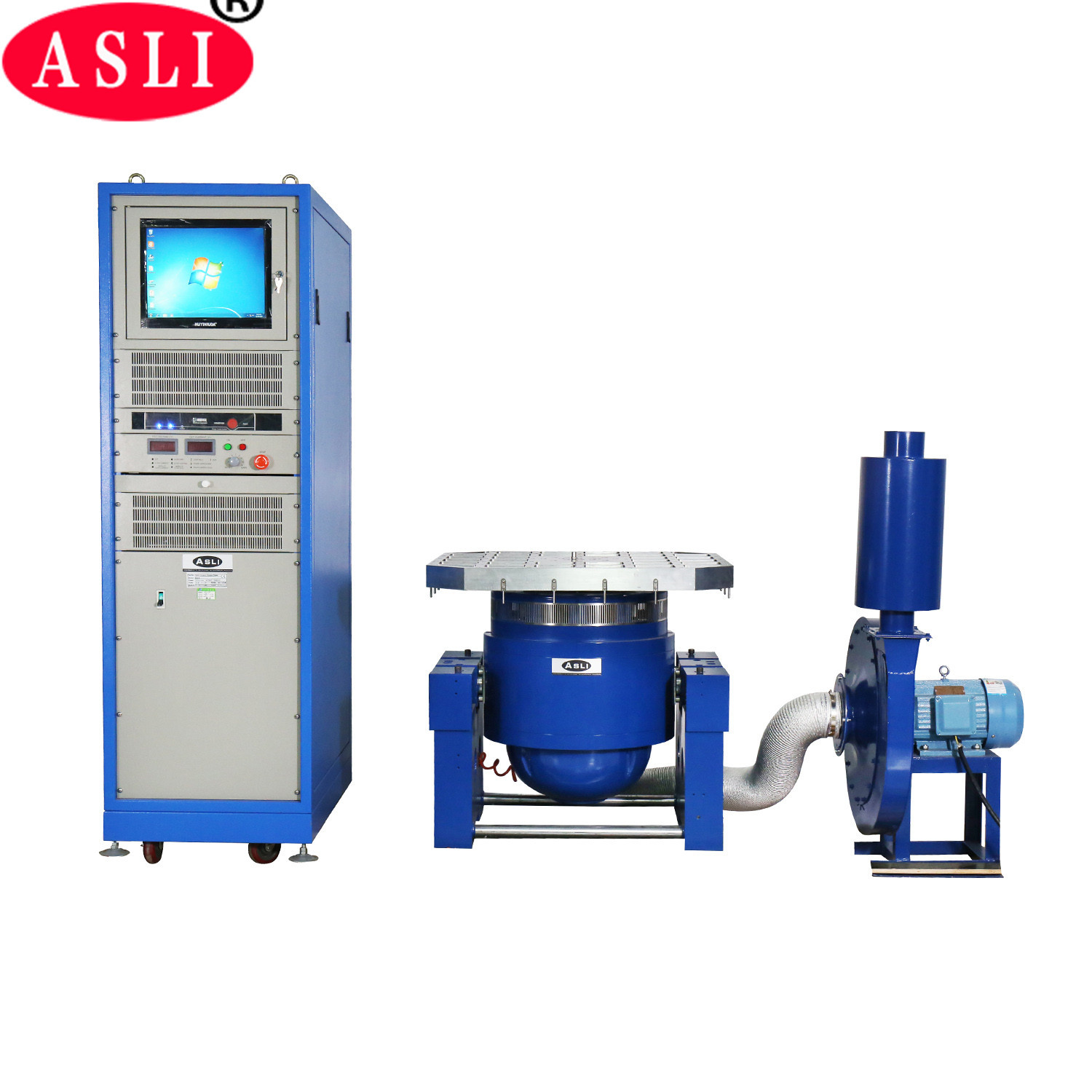

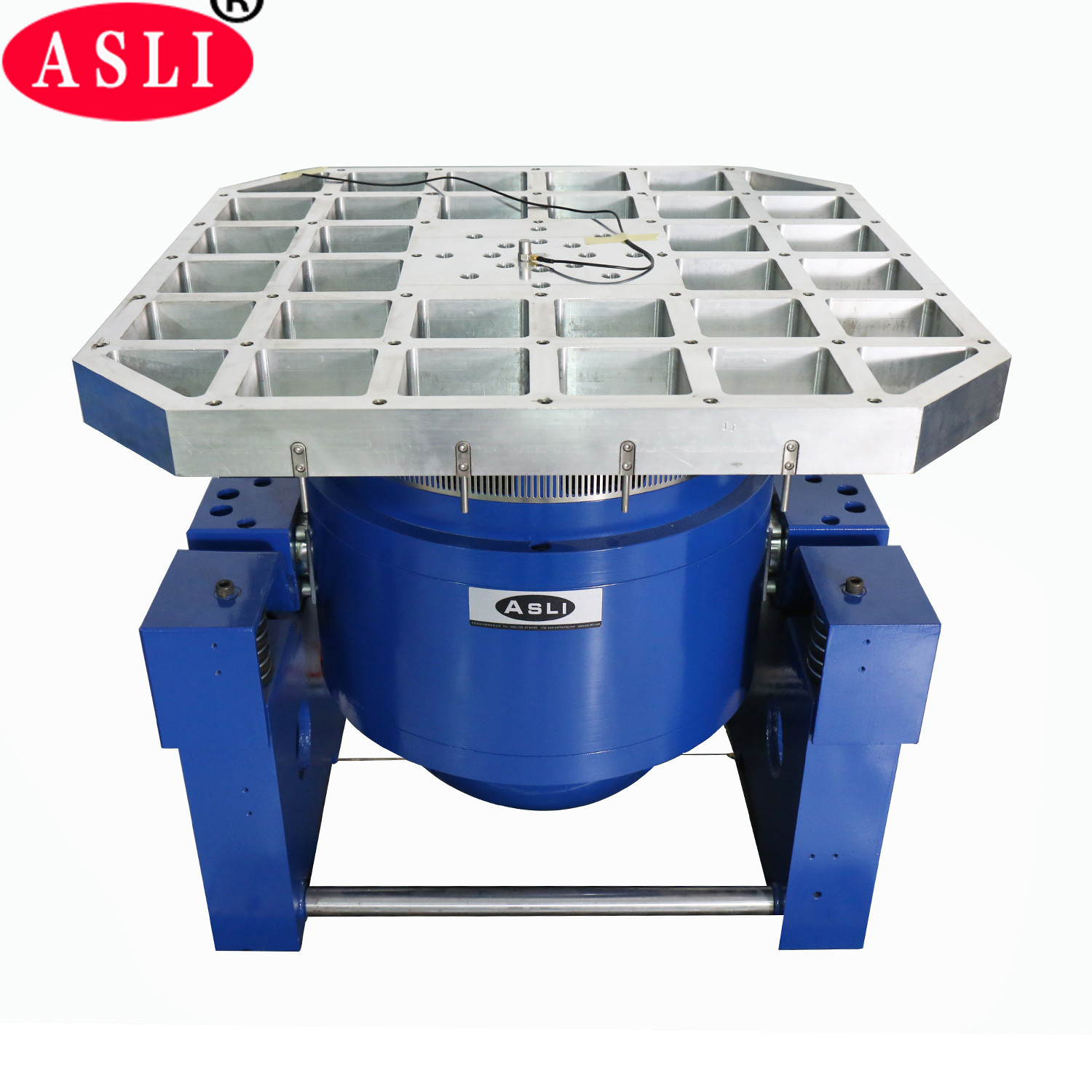

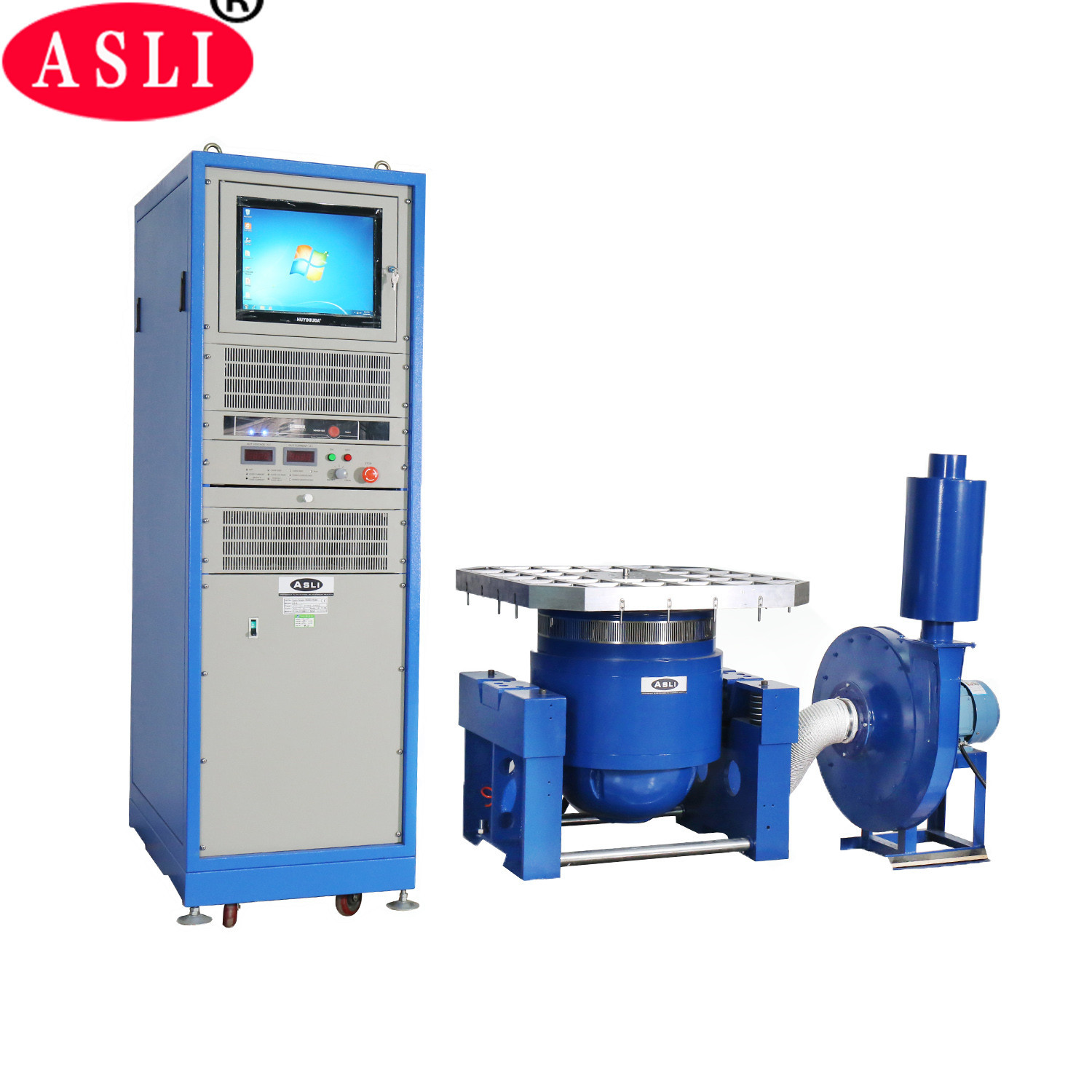

Il vibratore shaker elettrodinamico adotta una struttura a doppio circuito magnetico, cerchi di azione dello scheletro auto-generati, supporto aerotrasportato, cuscinetti a rulli con guida lineare e isolamento del perno. Queste tecnologie avanzate consentono test di vibrazione sinusoidale sugli assi X, Y e Z e test di vibrazione casuale a banda larga, nonché test di impulsi classici (onde semisinusoidali, trapezoidali e a dente di sega) e test dello spettro di risposta agli urti. Questi prodotti sono ampiamente utilizzati nei settori della difesa nazionale, delle armi, dell'aviazione, dell'aerospaziale, delle comunicazioni, dell'elettronica, degli elettrodomestici e degli elettrodomestici.
| Modello | Forza sinusoidale nominale (N) | Forza casuale nominale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s²) | Velocità nominale (m/s) | Spostamento nominale (p-p) mm | Carico massimo (Kg) | Bobina mobile (Kg) | Dimensioni della bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
Il vibratore shaker elettrodinamico adotta una struttura a doppio circuito magnetico, cerchi di azione dello scheletro auto-generati, supporto aerotrasportato, cuscinetti a rulli con guida lineare e isolamento del perno. Queste tecnologie avanzate consentono test di vibrazione sinusoidale sugli assi X, Y e Z e test di vibrazione casuale a banda larga, nonché test di impulsi classici (onde semisinusoidali, trapezoidali e a dente di sega) e test dello spettro di risposta agli urti. Questi prodotti sono ampiamente utilizzati nei settori della difesa nazionale, delle armi, dell'aviazione, dell'aerospaziale, delle comunicazioni, dell'elettronica, degli elettrodomestici e degli elettrodomestici.

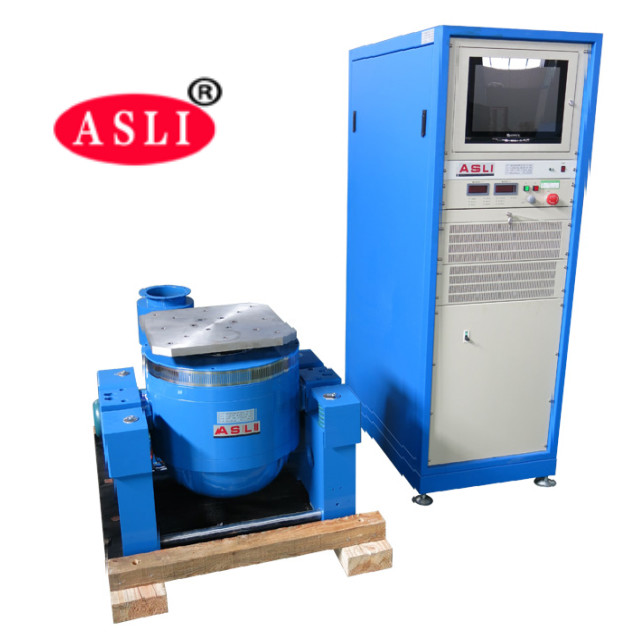

Prima pellicola in PP, poi schiuma da 10 mm tra la macchina e la cassa, e all'esterno è una cassa standard in compensato per esportazione.
Siamo un produttore di apparecchiature di prova di lunga data. Negli ultimi 28 anni, ci siamo dedicati alle apparecchiature di prova ambientale di simulazione e alle macchine per prove di vibrazione e shock meccanici. La tavola vibrante elettrodinamica verticale e orizzontale ad alta frequenza è il nostro prodotto di punta e abbiamo ottenuto la certificazione CE per questa macchina.
Se hai domande sulle apparecchiature di prova di vibrazione industriale programmabili dinamiche a 3 assi diversi, contattaci. Grazie.
Se hai domande su questi shaker per vibrazioni, non esitare a contattarci. Grazie.
Product Highlights
Sistema di test di vibrazione elettrodinamica 6000N, 3-3500 Hz, accelerazione 100 g, 1,6 m/s, 380 V trifase. Supporta test sinusoidali/casuali/d'urto verticali e sugli assi X,Y,Z conformi a MIL-STD/DIN. Certificato CE, produttore da 28 anni, raffreddato ad aria, carico utile 180 kg.
