Prova di vibrazione ad alta frequenza del laboratorio Shaker Table For Connectors
Parametri tecnici circa la prova di vibrazione ad alta frequenza del laboratorio Shaker Table For Connectors
| Modello | Seno stimato Forza (n) |
Casuale stimato Forza (n) |
Frequenza Gamma (hertz) |
Velocità stimata (m/s) | Sostituzione stimata (pp) millimetro |
Max. Loading (chilogrammi) | bobina mobile (chilogrammi) | Dimensioni di Bobina mobile (millimetri) |
| ES-10 | 10000 | 10000 | 3-3000 | 1,8 | 51 | 270 | 14 | Φ240 |
Domanda di prezzo elettrodinamico dell'agitatore:
Siamo produttore dei prodotti elettrici di serie di vibrazione, abbiamo adottato “struttura doppio magnetica del circuito”, “cerchi di scheletro auto-generati”, “supporto disperso nell'aria” e “cuscinetti a rulli ed orientamento lineare” di azione, “la tecnologia moderna avanzata di isolamento dell'orecchione”
e la tecnologia speciale, può essere completata prova in vibrazione sinusoidale giroscopica di X, di Y, di Z e prove di vibrazione casuali a banda larga, per essere completato
(mezza onda trapezoidale e del dente di sega di seno,) dall'impulso e dalla prova classici di spettro di risposta di scossa. Tester ad alta frequenza di vibrazione ampiamente usato
nella difesa nazionale, armi, aviazione, spazio aereo, comunicazioni, elettronica, apparecchi elettrici, comunicazioni,
elettrodomestici ed altri campi. --- tester industriale di vibrazione dell'agitatore
Collaudo a scosse della semionda sinusoidale delle caratteristiche:
1. Scheletro dinamico ben progettato del cerchio, con una frequenza assiale di risonanza dell'più alta fase.
2. circuito Due-magnetico, minimo di perdita dei flussi magnetici, struttura e razionale compatti.
3. cuscinetti a rulli di Rod dell'attuatore diritti e ad orientamento composito orientato a importazione di rigidezza del corpo, capacità di carico eccentrica.
4. fondamento dedicato ad uso dell'ormone, l'installazione di isolamento dell'orecchione di convenienza mobile.
5. la tecnologia avanzata si muove intorno al sistema per assicurare che il cerchio dinamico di alta affidabilità.
6. Nuova progettazione della condotta e migliorare l'effetto di raffreddamento.
7. la rigidezza statica, rigidezza dinamica di piccolo pallone sopportante, sollevante la capacità della tavola vibrante, migliora la prestazione a bassa frequenza.

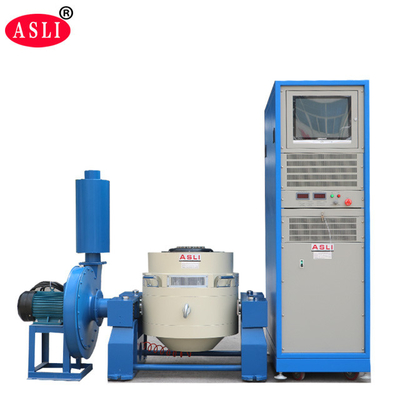

Sistema di vibrazione (ES-10)
Parametri tecnici 1 con l'agitatore elettrodinamico industriale di vibrazione:
(1) forza stimata: forza 10000N di seno; forza casuale 10000N; forza 10000N di scossa;
(2) gamma di frequenza: 5 hertz a 3500Hz, a frequenza fissa, spazzata avanti e indietro, seno, casuale, scossa
(3) modo di Spazzata-frequenza: lineare, logaritmico, spazzata avanti e indietro, a frequenza fissa
(4) tempi di Spazzata-frequenza: 1 - 32767.
(5) tempo di Spazzata-frequenza: 1-3600mins a frequenza fissa/singolo, curve di spazzata-frequenza può essere visualizzato.
(6) Max. Acceleration 1000m/s 2 (non carico)
(7) Max. Speed: 1.8m/s
(8) Max. Displacement: 51mmp-p (non carico), doppio picco
(9) spostamento di impatto: 51mm
(10) peso della bobina mobile: 14 chilogrammi
(11) direzione di vibrazione: Vibrazione verticale di +Horizontal
vibrazione Wave (di 12): seno, casuale, scossa
diametro (di 13) della bobina mobile: Φ240 millimetro
dimensione del sistema di vibrazione (di 14) (millimetro): W1046*H660*D783mm
(15) pesi del sistema di vibrazione: 900kg

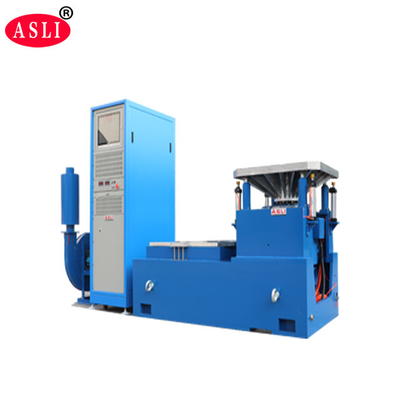

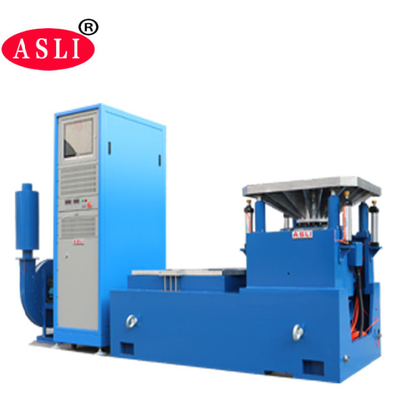

Caratteristiche orizzontali del supporto circa la macchina della prova di vibrazione:
All'interno di piccolo banco di carico per realizzare più alta accelerazione e frequenza di lavoro, per migliorare la capacità di carico e la prestazione di intero banco della macchina.
Il banco orizzontale ed il banco di vibrazione sono tipo integrale, con la struttura perfetta, convenienza da installare e regolare.
Pista di pressione statica, forma di v, con capacità di pendio-resistente e di polarizzazione-caricamento resistenti.
Pompa di olio incorporata, buona struttura e funzionamento facile.
Installi il requisito con la macchina del tester di vibrazione:
(1) gli utenti dovrebbero preparare i carrelli elevatori & gli strumenti mobili per muovere l'attrezzatura poichè è molto pesante, anche prego essere sicuro
la porta è abbastanza grande lasciare dentro l'attrezzatura
(2) la condizioni di funzionamento della macchina dovrebbe essere nell'ambito della temperatura ambiente e con buona ventilazione. Suggeriamo forte di installare il condizionatore d'aria nell'area di lavoro. La distanza dello spazio della macchina
lato lasciato/giusto/posteriore deve essere minuto 700mm, la parte anteriore deve essere minuto 1500mm.
Pacchetto per l'elettro sistema dinamico dell'agitatore di vibrazione della grande forza:
I pp filmano in primo luogo e poi schiuma di 10mm fra la macchina ed il caso e fuori è cassa standard del compensato dell'esportazione.
