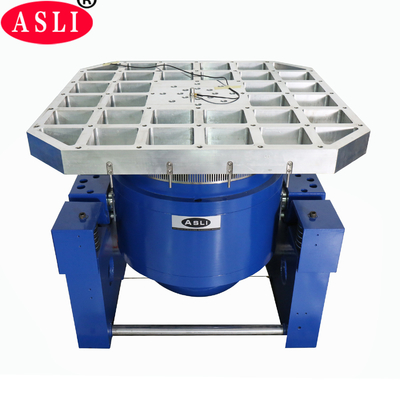

MIL STD 810 e IEC/EN/AS 60068.2.27 Sistema di scuotimento a vibrazione elettrodinamica
Applicazione per il prezzo dello scuotitore elettrodinamico:
Siamo produttori di prodotti della serie di vibrazioni elettriche, abbiamo adottato la 'struttura a doppio circuito magnetico', 'cerchi di azione dello scheletro autogenerati', 'Supporto aereo' e 'cuscinetti a rulli e guida lineare', 'isolamento del perno' tecnologia moderna avanzata
e tecnologia speciale, può essere completata nei test di vibrazione sinusoidale a tre assi X, Y, Z e nei test di vibrazione casuale a banda larga, da completare
dalla classica (onda semisinusoidale, trapezoidale, a dente di sega) impulso e test dello spettro di risposta agli urti. Tester di vibrazioni ad alta frequenza ampiamente utilizzato
nella difesa nazionale, armi, aviazione, aerospaziale, comunicazioni, elettronica, elettrodomestici, comunicazioni,
elettrodomestici e altri campi. --- tester di vibrazioni per scuotitori industriali
Test di urto a onda semisinusoidale di Caratteristiche:
1. Scheletro del cerchio dinamico ben progettato, con una frequenza di risonanza assiale superiore.
2. Due circuiti magnetici, bassa dispersione del flusso magnetico, struttura compatta e razionale.
3. Cuscinetti a rulli a biella dritti e orientati all'importazione, orientamento della rigidità del corpo composito, capacità di carico eccentrico.
4. Fondazione di isolamento del perno dedicata all'uso degli ormoni, l'installazione di praticità mobile.
5. Tecnologia avanzata che si muove attorno al sistema per garantire l'elevata affidabilità del cerchio dinamico.
6. Nuovo design del condotto e miglioramento dell'effetto di raffreddamento.
7. Rigidità statica, rigidità dinamica del cuscinetto a palloncino piccolo, aumentando la capacità del tavolo vibrante, migliorando le prestazioni a bassa frequenza.
Parametri tecnici su MIL STD 810 e IEC/EN/AS 60068.2.27 Sistema di scuotimento a vibrazione elettrodinamica
| Modello | Seno nominale Forza (N) |
Casuale nominale Forza (N) |
Frequenza Gamma (Hz) |
Velocità nominale (m/s) | Sostituzione nominale (p-p)mm |
Carico massimo (Kg) | bobina mobile (Kg) | Dimensione di Bobina mobile (mm) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |

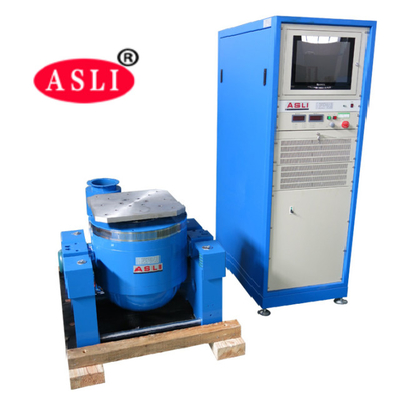

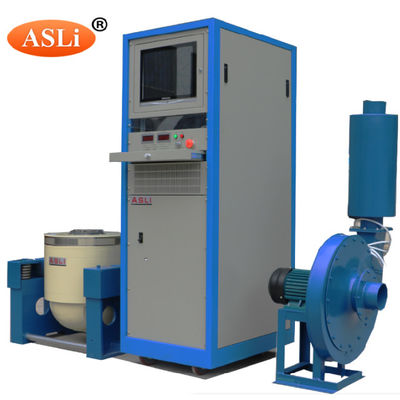

Sistema di vibrazione (ES-10)
1 Parametri tecnici con scuotitore di vibrazioni elettrodinamiche industriali :
(1) Forza nominale: forza sinusoidale 10000N; forza casuale 10000N; forza d'urto 10000N;
(2) Gamma di frequenza: da 5 Hz a 3500 Hz, frequenza fissa, sweep avanti e indietro, seno, casuale, urto
(3) Modalità di sweep-frequency: lineare, logaritmica, sweep avanti e indietro, frequenza fissa
(4) Tempi di sweep-frequency: da 1 a 32767.
(5) Tempo di sweep-frequency: frequenza fissa/singolo 1-3600 minuti, è possibile visualizzare le curve di sweep-frequency.
(6) Max. Accelerazione 1000 m/s 2 (senza carico)
(7) Max. Velocità: 1,8 m/s
(8) Max. Spostamento: 51 mmp-p (senza carico), doppio picco
(9) Spostamento dell'impatto: 51 mm
(10) Peso della bobina mobile: 14 kg
(11) Direzioni di vibrazione: vibrazione verticale + orizzontale
(12) Onda di vibrazione: seno, casuale, urto
(13) Diametro della bobina mobile: Φ240 mm
(14) Dimensione del sistema di vibrazione (mm): L1046*H660*P783mm
(15) Peso del sistema di vibrazione: 900 kg

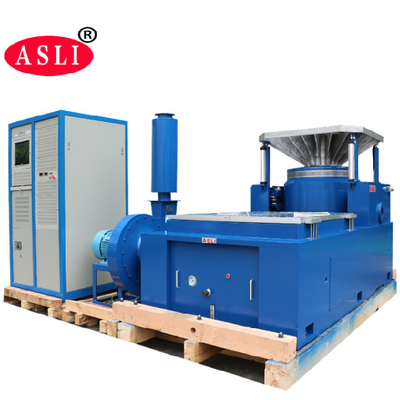

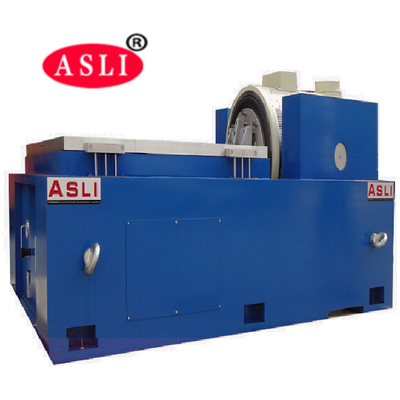

Caratteristiche del supporto orizzontale sulla macchina di prova delle vibrazioni:
All'interno del banco di carico ridotto per realizzare una maggiore accelerazione e frequenza di lavoro, per migliorare la capacità di carico e le prestazioni dell'intero banco macchina.
Il banco orizzontale e il banco di vibrazione sono di tipo integrale, con una struttura perfetta, comoda da installare e regolare.
Pista a pressione statica, a forma di V, con capacità di resistenza all'inclinazione e al carico di polarizzazione.
Pompa dell'olio integrata, buona struttura e facile da usare.
Requisiti di installazione con la macchina per il test delle vibrazioni:
(1) Gli utenti devono preparare carrelli elevatori e strumenti di spostamento per spostare l'apparecchiatura in quanto è molto pesante, inoltre assicurarsi
che la porta sia abbastanza grande da far entrare l'apparecchiatura
(2) L'ambiente operativo della macchina deve essere a temperatura ambiente e con una buona ventilazione. Suggeriamo vivamente di installare un condizionatore d'aria nell'area di lavoro. La distanza spaziale della macchina’s
lato sinistro/destro/posteriore deve essere min. 700 mm, la parte anteriore deve essere min. 1500 mm.
Pacchetto per il sistema di scuotimento a vibrazione elettrodinamica a forza elevata:
Film in PP prima, quindi schiuma da 10 mm tra la macchina e la custodia, e all'esterno è una custodia in compensato per l'esportazione standard.
