Vibrazione elettrodinamica Shaker For Battery di ISTA 3A ISTA 6A
Product Details
| forza sinusoidale: | 6000 N | Frequenza: | 3~3500HZ |
|---|---|---|---|
| Velocità: | 1,6 m/s | direzione delle vibrazioni: | Vibrazione verticale o x, y, z |
| Energia: | 380 V trifase | accelerazione: | 100G |
| Evidenziare |
Agitatore elettrodinamico di vibrazione di ISTA 6A,Vibrazione elettrodinamica Shaker For Battery,Vibrazione elettrodinamica Shaker System |
||
Product Description

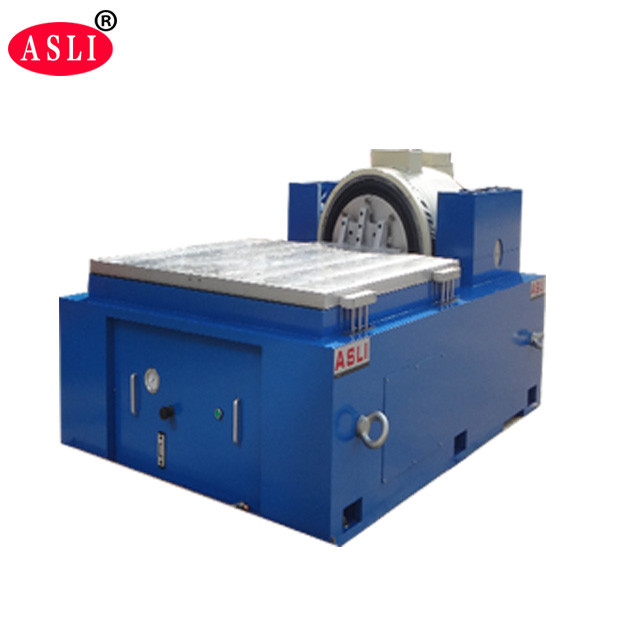

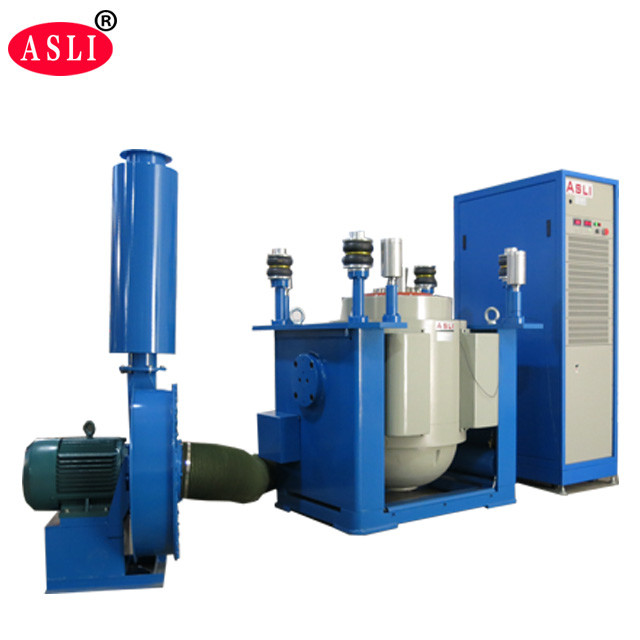

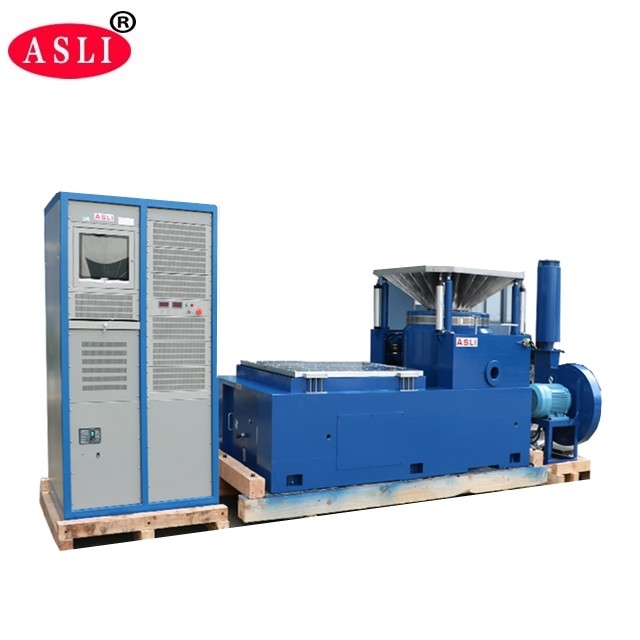

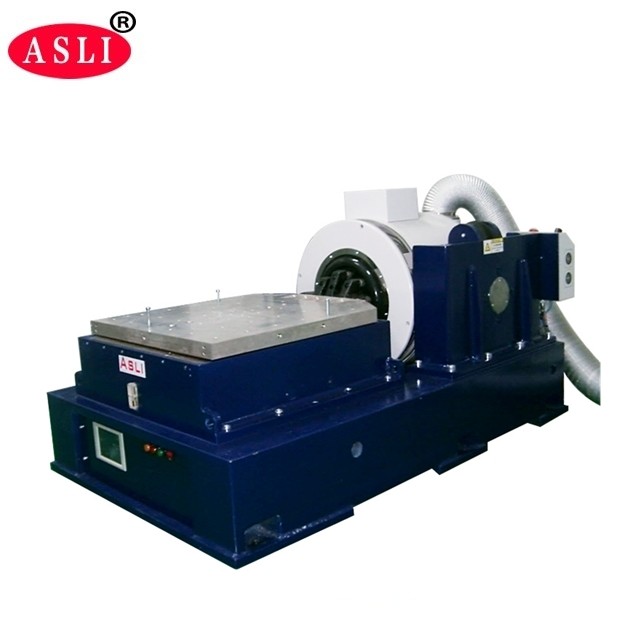

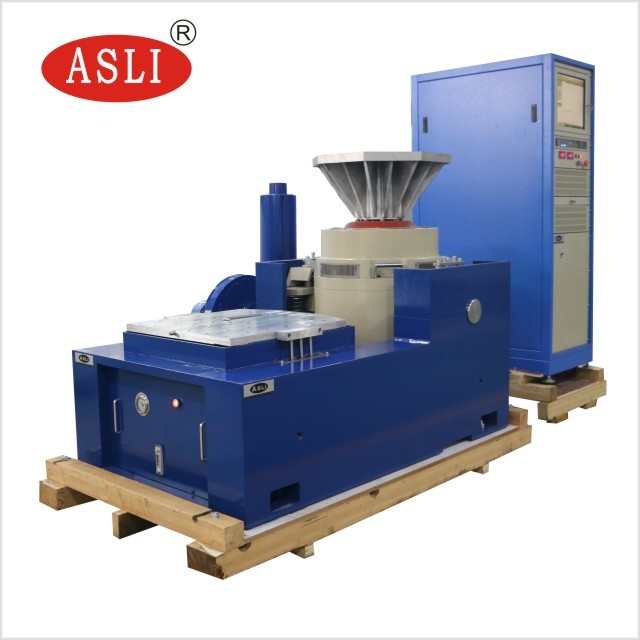

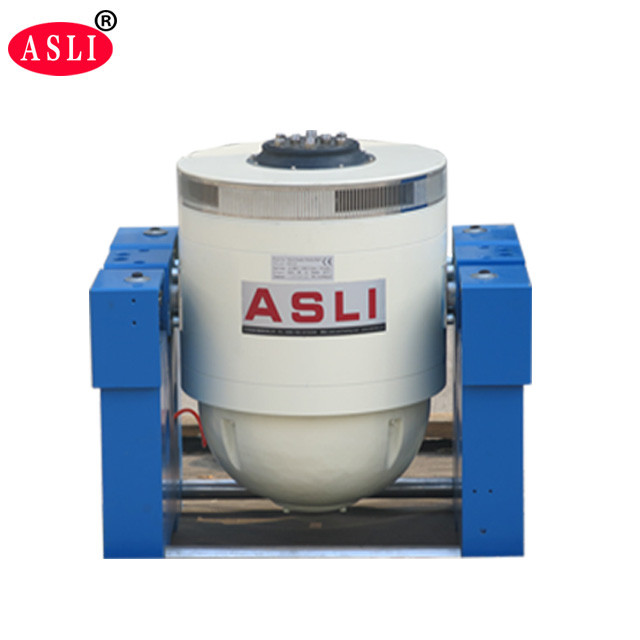

L'ISTA 3A e l'ISTA 6A 300 Kg.F Force Battery Vibration Test System sono un agitatore a vibrazione elettrodinamica ad alta stabilità progettato per test precisi e controllati al computer.Fabbricato con una struttura avanzata di doppio circuito magnetico," "cerchi di azione a scheletro auto-generati", "supporto aereo", "rastrelli a rulli e guida lineare" e tecnologie di "isolamento a trunnion",questo sistema offre prestazioni affidabili in una vasta gamma di applicazioni di prova.
Il sistema è in grado di eseguire test di vibrazione sinusoidale a tre assi X, Y e Z e test di vibrazione casuale a banda larga.Test di spettro di reazione allo shock.
| Modello | Forza sinusoidale nominale (N) | Forza nominale casuale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale (m/s) | Dislocamento nominale (p-p) mm | Mass. carico (kg) | Capole di movimento (kg) | Dimensione della bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Scheletro dinamico a cerchio ben progettato con frequenza di risonanza assiale di livello superiore.
- La progettazione di due circuiti magnetici garantisce una bassa perdita di flusso magnetico, una struttura compatta e un layout razionale.
- Cuscinetti a rulli a roccia con orientamento della rigidità del corpo composito rettilineo e orientato all'importazione per un'eccellente capacità di carico eccentrico.
- Fondamento di isolamento Trunnion dedicato all'uso di ormoni, che offre una comodissima installazione mobile.
- Il nuovo design dei condotti migliora l'effetto di raffreddamento.
Questa tabella di vibrazioni ad alta frequenza è progettata per testare la forza sinusale e casuale, adotta la stessa struttura avanzata di doppio circuito magnetico, cerchi di azione a scheletro auto-generati,supporto aereo, cuscinetti a rulli e guida lineare, e tecnologie di isolamento trunnion.e test di polso classici (half-sinus), trapezoidale, onda a seghetto) insieme a test di spettro di risposta allo shock.
Questi prodotti sono ampiamente utilizzati nelle industrie della difesa nazionale, delle armi, dell'aviazione, dell'aerospazio, delle comunicazioni, dell'elettronica, degli elettrodomestici e degli elettrodomestici.
| Modello | Forza sinusoidale nominale (N) | Forza nominale casuale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale (m/s) | Dislocamento nominale (p-p) mm | Mass. carico (kg) | Capole di movimento (kg) | Dimensione della bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
Prima la pellicola in PP, poi la schiuma da 10 mm tra la macchina e la custodia, e fuori c'è una custodia di compensato standard per l'esportazione.
Siamo un produttore di apparecchiature di prova con oltre 28 anni di esperienza, dedicato alle apparecchiature di prova ambientale di simulazione e alle macchine di prova delle vibrazioni meccaniche e degli urti.Il nostro tavolo da scossa ad alta frequenza a vibrazione verticale e orizzontale è un prodotto stellare., e abbiamo ottenuto la certificazione CE per questa macchina.
Se avete domande sulle nostre scosse dinamiche elettrodinamiche o sulle nostre attrezzature di prova delle vibrazioni industriali programmabili a 3 assi, contattateci.
