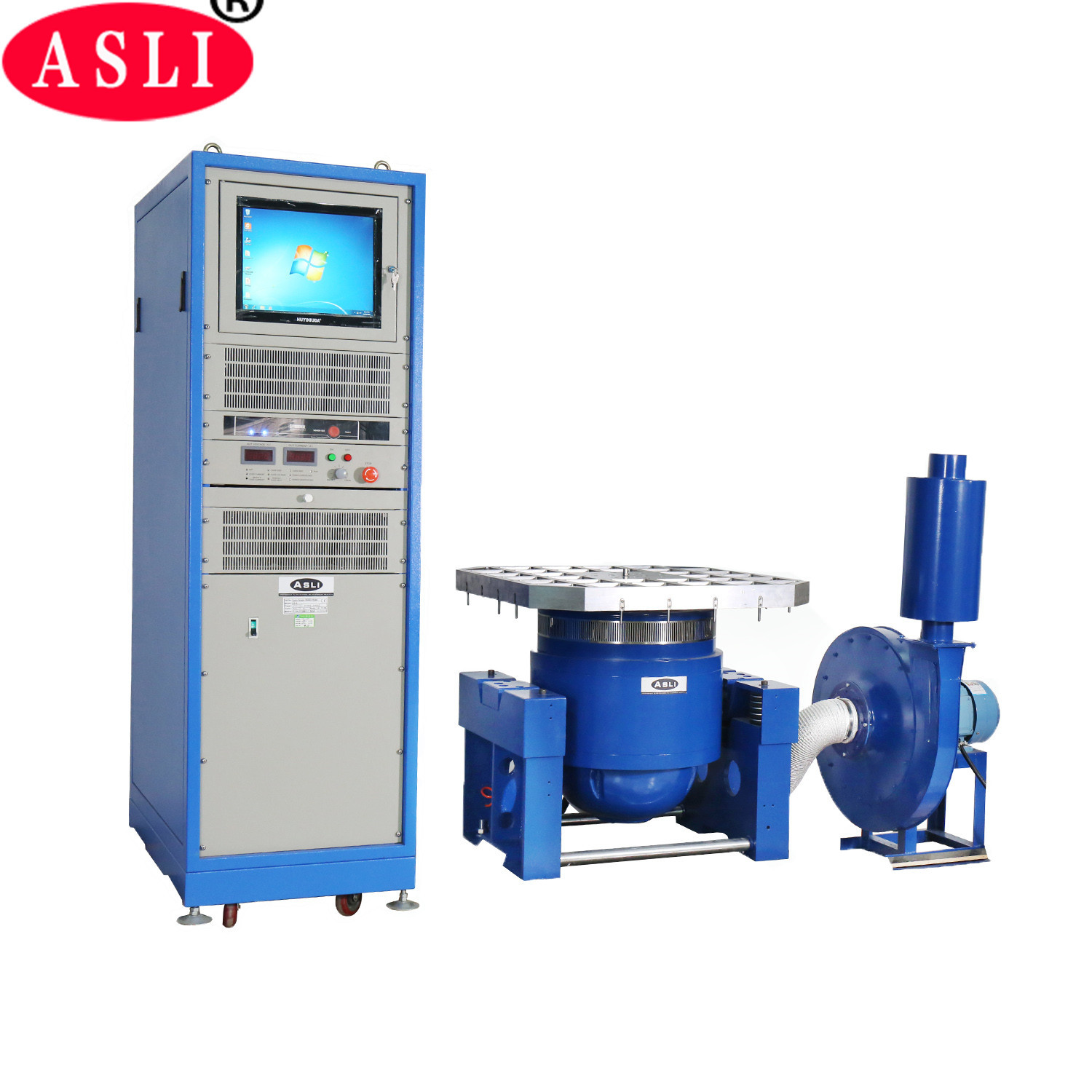

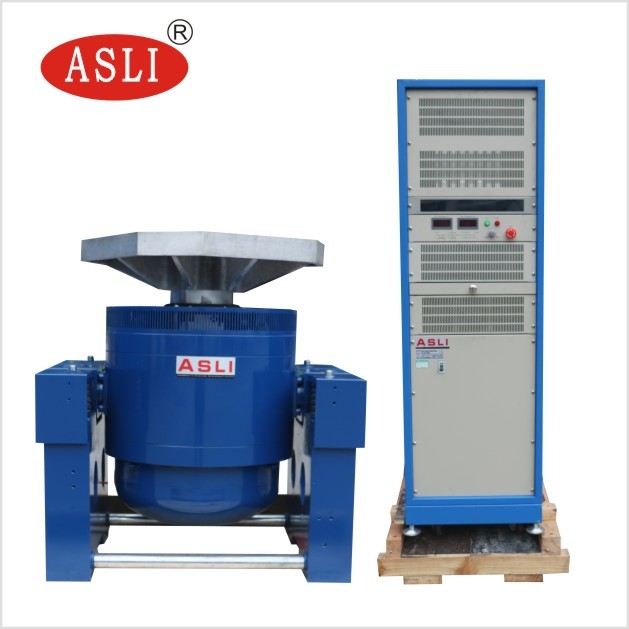

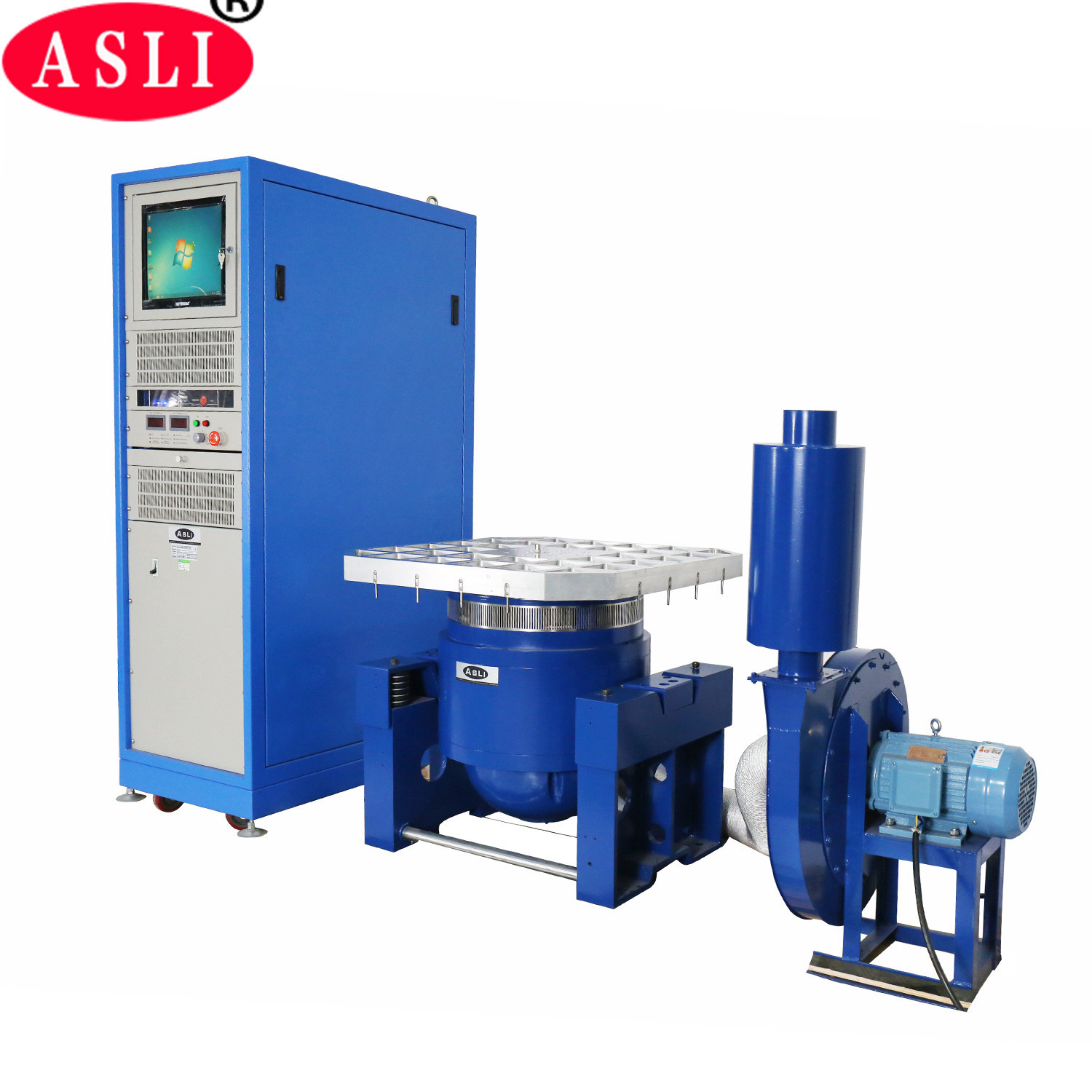

Macchina di prova a scuotimento elettrodinamico a tre assi per l'affidabilità del prodotto
Test di shock a semionda sinusoidale di Caratteristiche:
1. Scheletro dinamico ben progettato, con una frequenza di risonanza assiale dello stadio superiore.
2. Due circuiti magnetici, bassa dispersione del flusso magnetico, struttura compatta e razionale.
3. Cuscinetti a rulli a bilanciere diritti e orientati all'importazione, orientamento della rigidità del corpo composito, capacità di carico eccentrico.
4. Fondazione di isolamento del perno dedicata all'uso degli ormoni, l'installazione di praticità mobile.
5. Tecnologia avanzata che si muove intorno al sistema per garantire l'elevata affidabilità del cerchio dinamico.
6. Nuovo design del condotto e miglioramento dell'effetto di raffreddamento.
7. Rigidità statica, piccola sfera di cuscinetti a rigidità dinamica, aumentando la capacità della tavola vibrante, migliorando le prestazioni a bassa frequenza.
Sistema di vibrazione (ES-10)
1 Parametri tecnici con shaker di vibrazione elettrodinamico industriale :
(1) Forza nominale: forza sinusoidale 10000N; forza casuale 10000N; forza d'urto 10000N;
(2) Gamma di frequenza: da 5 Hz a 3500 Hz, frequenza fissa, sweep avanti e indietro, seno, casuale, shock
(3) Modalità di sweep-frequency: lineare, logaritmica, sweep avanti e indietro, frequenza fissa
(4) Tempi di sweep-frequency: da 1 a 32767.
(5) Tempo di sweep-frequency: frequenza fissa/singolo 1-3600 minuti, è possibile visualizzare le curve di sweep-frequency.
(6) Max. Accelerazione 1000 m/s 2 (senza carico)
(7) Max. Velocità: 1,8 m/s
(8) Max. Spostamento: 51 mmp-p (senza carico), doppio picco
(9) Spostamento d'impatto: 51 mm
(10) Peso della bobina mobile: 14 kg
(11) Direzioni di vibrazione: vibrazione verticale + orizzontale
(12) Onda di vibrazione: seno, casuale, shock
(13) Diametro della bobina mobile: Φ240 mm
(14) Dimensione del sistema di vibrazione (mm): L1046*H660*P783mm
(15) Peso del sistema di vibrazione: 900 kg

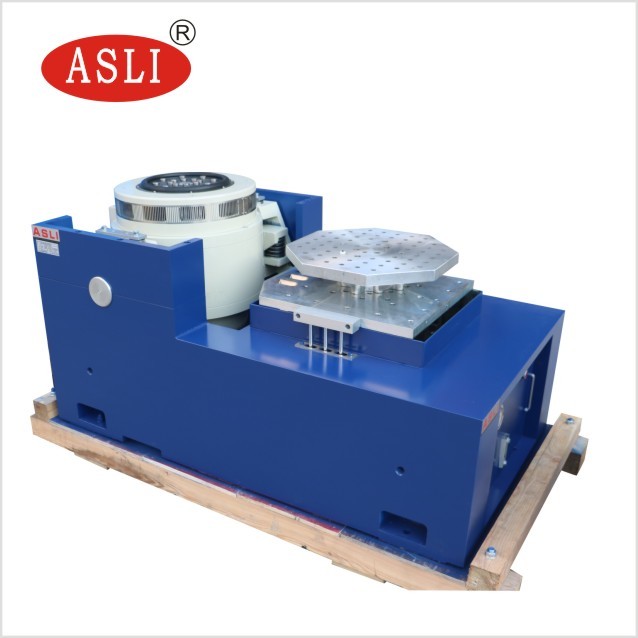

Caratteristiche del supporto orizzontale sulla macchina di prova delle vibrazioni:
All'interno del piccolo banco di carico per realizzare una maggiore accelerazione e frequenza di lavoro, per migliorare la capacità di carico e le prestazioni dell'intero banco macchina.
Il banco orizzontale e il banco di vibrazione sono di tipo integrale, con una struttura perfetta, comoda da installare e regolare.
Pista a pressione statica, a forma di V, con capacità di resistenza all'inclinazione e al carico di polarizzazione.
Pompa dell'olio integrata, buona struttura e facile da usare.
Requisiti di installazione con la macchina di prova delle vibrazioni:
(1) Gli utenti devono preparare carrelli elevatori e strumenti di spostamento per spostare l'apparecchiatura in quanto è molto pesante, inoltre assicurarsi che
la porta sia abbastanza grande da far entrare l'apparecchiatura
(2) L'ambiente operativo della macchina deve essere a temperatura ambiente e con una buona ventilazione. Suggeriamo vivamente di installare l'aria condizionata nell'area di lavoro. La distanza spaziale della macchina’s
lato sinistro/destro/posteriore deve essere Min. 700 mm, la parte anteriore deve essere Min. 1500 mm.
Parametri tecnici su Macchina di prova a scuotimento elettrodinamico a tre assi per l'affidabilità del prodotto
| Modello | Seno nominale Forza (N) |
Casuale nominale Forza (N) |
Frequenza Gamma (Hz) |
Velocità nominale (m/s) | Sostituzione nominale (p-p)mm |
Max. Carico (Kg) | bobina mobile (Kg) | Dimensione di Bobina mobile (mm) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
Applicazione per il prezzo dello shaker elettrodinamico:
Siamo produttori di prodotti della serie di vibrazioni elettriche, abbiamo adottato la 'struttura a doppio circuito magnetico', 'cerchi d'azione dello scheletro autogenerati', 'Supporto aereo' e 'cuscinetti a rulli e guida lineare', 'isolamento del perno' tecnologia moderna avanzata
e tecnologia speciale, può essere completata nel test di vibrazione sinusoidale a tre assi X, Y, Z e test di vibrazione casuale a banda larga, da completare
dalla classica (semionda - seno, trapezoidale, a dente di sega) impulso e test dello spettro di risposta agli urti. Tester di vibrazioni ad alta frequenza ampiamente utilizzato
nella difesa nazionale, armi, aviazione, aerospaziale, comunicazioni, elettronica, elettrodomestici, comunicazioni,
elettrodomestici e altri settori. --- tester di vibrazioni shaker industriale
Pacchetto per il sistema di shaker di vibrazione elettrodinamico a forza elevata:
Film in PP prima, e poi schiuma da 10 mm tra la macchina e la custodia, e all'esterno è una custodia in compensato per l'esportazione standard.
