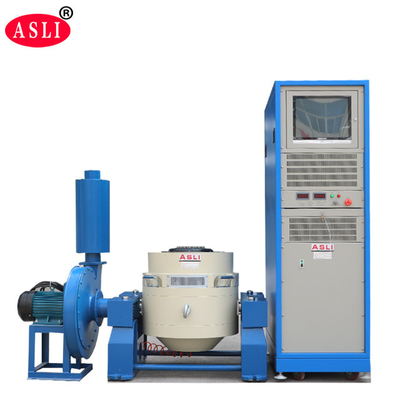

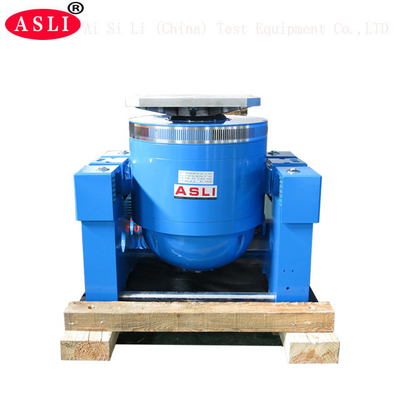

Vibrazione elettrodinamica Shaker Systems For Vibration Testing di 25KW 380V 50Hz
Parametri tecnici di intero sistema
1. modello: ES-1 ES-2 ES-3… ES-350
2. forza stimata di seno (n): 1000 - 3500000
3. ha valutato la forza casuale (n): 1000 - 3500000
4. gamma di frequenza (hertz): 3 - 3500
5. accelerazione stimata (m/s2): 400 - 1000
6. velocità stimata (m/s): 1,2 - 1,8
7. spostamento stimato (pp, millimetro) 25 - 51
8. Max.Loading (chilogrammo): 70 - 4500
9. bobina mobile (chilogrammo): 2,5 - 300
10. dimensione della bobina mobile (millimetro): 150 - 870

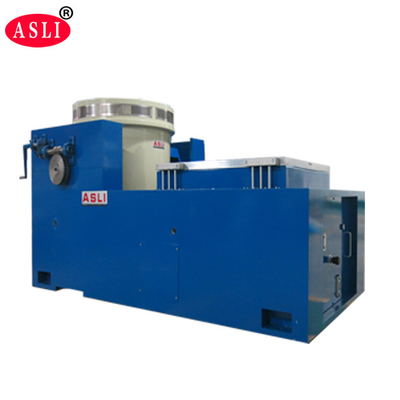

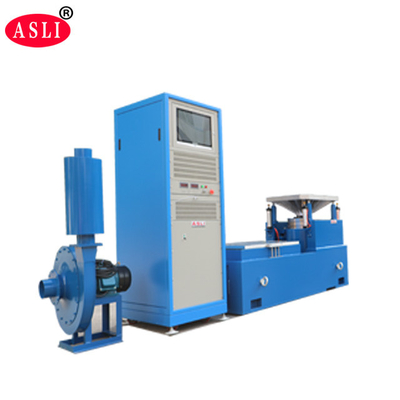

Caratteristiche orizzontali del supporto:
All'interno di piccolo banco di carico per realizzare più alta accelerazione e frequenza di lavoro, per migliorare la capacità di carico e la prestazione di intero banco della macchina.
Il banco orizzontale ed il banco di vibrazione sono tipo integrale, con la struttura perfetta, convenienza da installare e regolare.
Pista di pressione statica, forma di v, con capacità di pendio-resistente e di polarizzazione-caricamento resistenti.
Pompa di olio incorporata, buona struttura e funzionamento facile.
| Modello | Dimensione del banco (millimetri) | Gamma di frequenza (hertz) | Peso delle parti mobili (chilogrammi) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57,7 76,9 86,5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89,1 118,8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |

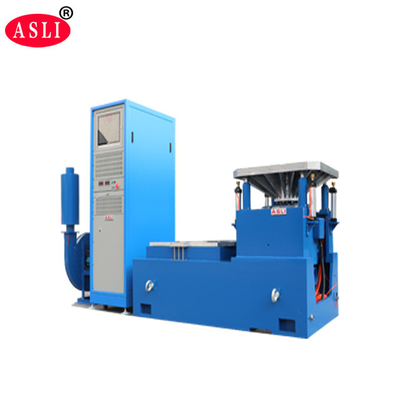

Caratteristiche verticali del Esteso-banco:
Il esteso-banco verticale del VT ed i morsetti specificati, la precisione calcolata, progettazione elaborata, per assicurare il cliente hanno acquistato la migliore prestazione secondo perfetto
| Modello | Peso (chilogrammi) | Max. Frequency (hertz) | Dimensione del banco |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | × 1200 1200 |
| VT1212 (banco rotondo) | 220 | 350 | Φ1200 |
