Attrezzatura di prova della batteria dello Li-ione dell'attrezzatura di prova di vibrazione di IEC62133 UL2054

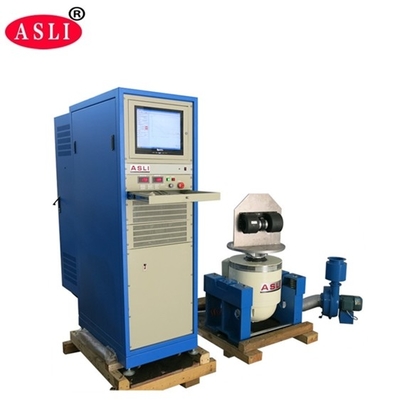

Composizione nel sistema di prova

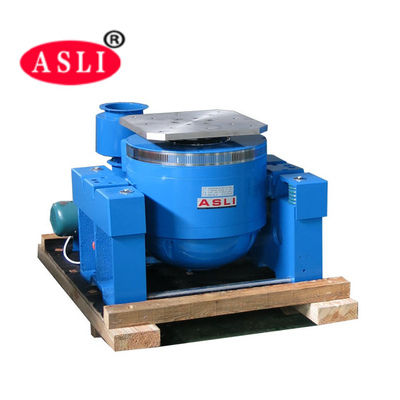

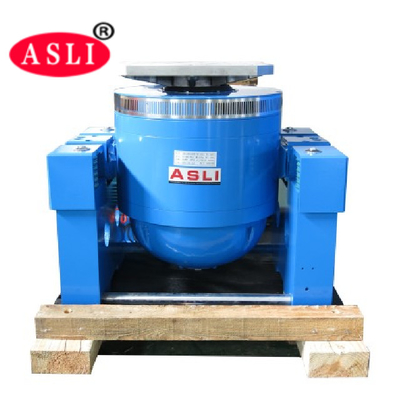

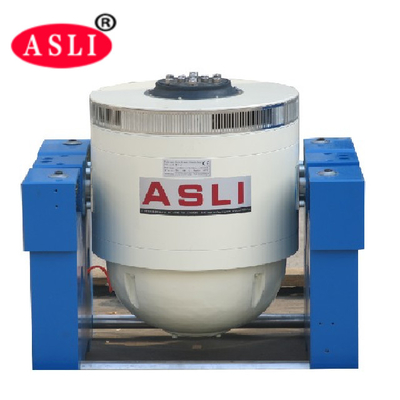

1. Generatore orizzontale di un pezzo di vibrazione

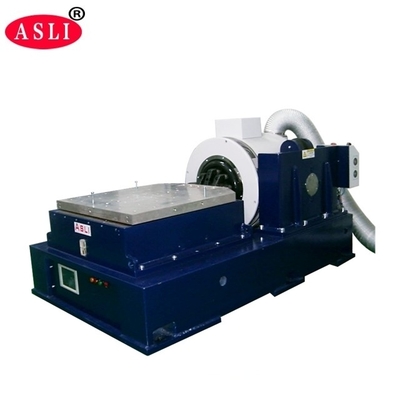

2. Tavola verticale di espansione
3. Ventola di raffreddamento con il silenziatore
4. Amplificatore di potenza di commutazione di Digital
5. Strumento di misura di controllo multifunzionale di vibrazione.
Specificazione
| Nome | Banco di prova di vibrazione della batteria di automobile EN50604 IEC62133 UN38.3 per prova di laboratorio | ||||||||
| Modello | Forza stimata di seno (n) | Forza casuale stimata (n) | Gamma di frequenza (hertz) | Accelerazione stimata (m/s2) | Velocità stimata (m/s) | Spostamento stimato (pp) millimetro | Max. Loading (chilogrammi) | bobina mobile (chilogrammi) | Dimensione della bobina mobile (millimetri) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
