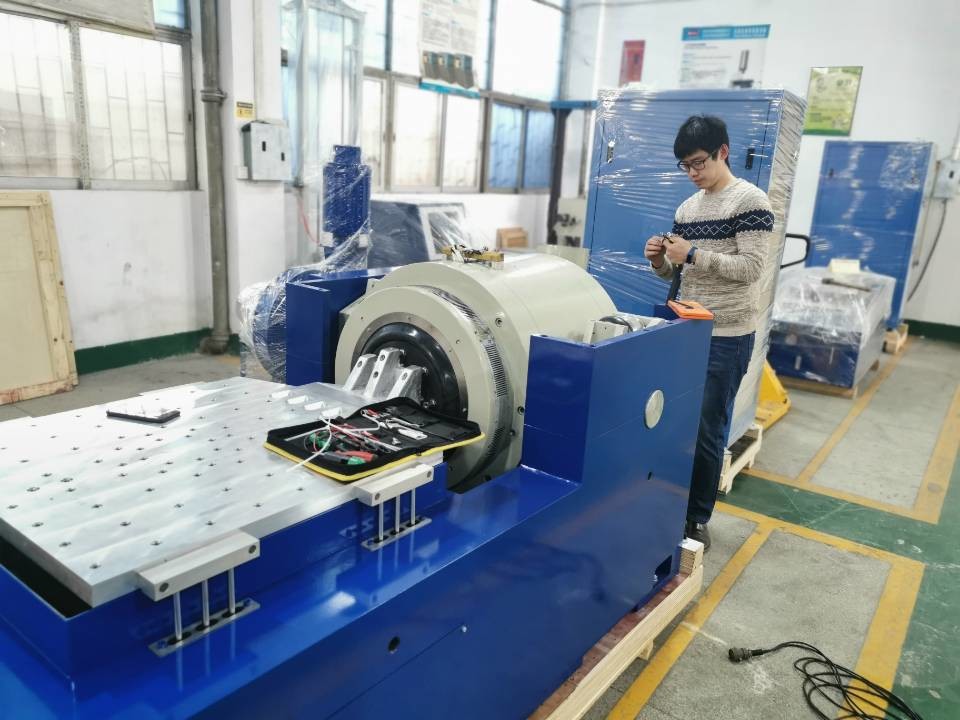

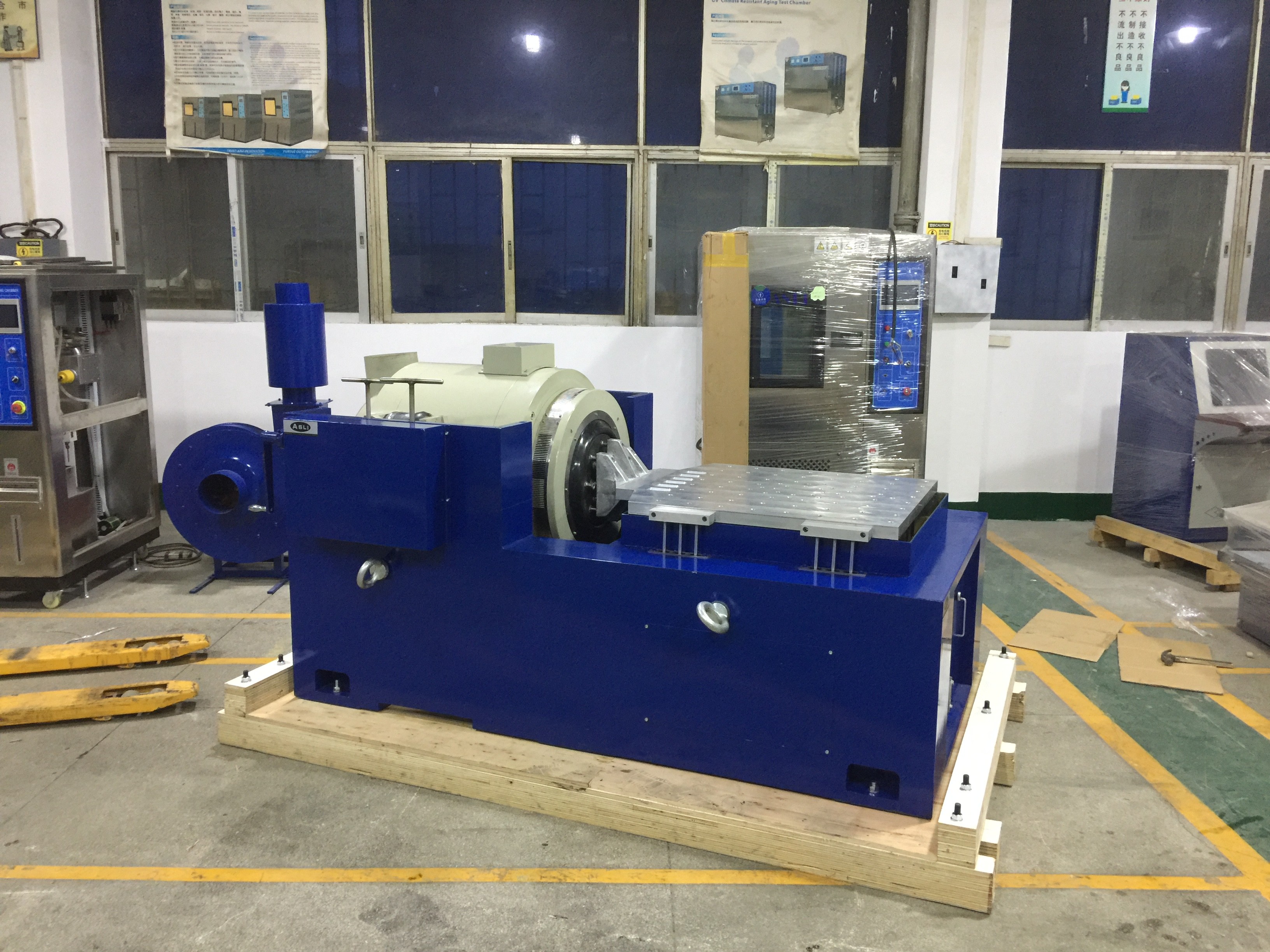

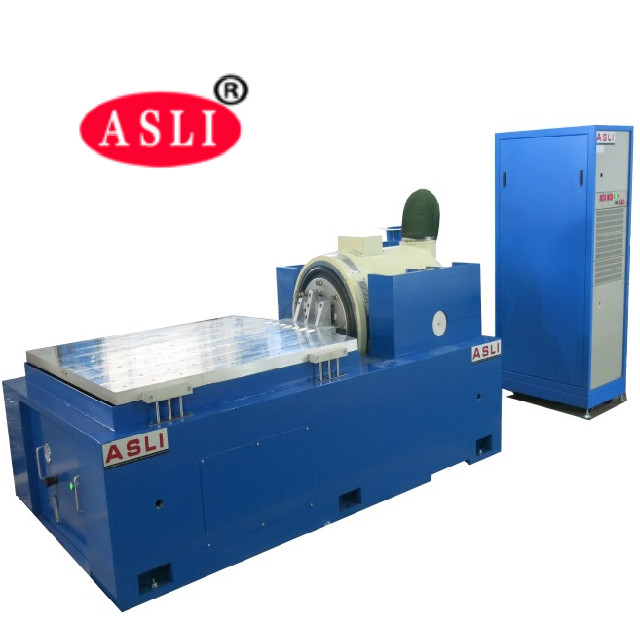

MIL STD 810G AC380V Vibration Shaker Table per il prodotto di grado militare
Product Details
| forza di vibrazione: | 20KN | direzione delle vibrazioni: | vibrazione orizzontale |
|---|---|---|---|
| Applicazione: | Automobilistico | Utilizzo: | prova di vibrazione ad alta frequenza |
| Norma di prova: | MIL STD 810G | Energia: | AC380V |
| Evidenziare |
Vibrazione Shaker Table AC380V,Attrezzatura di prova della tavola vibrante di AC380V,Vibrazione Shaker Table di mil STD 810G |
||
Product Description
La macchina di prova delle vibrazioni ad alta frequenza è utilizzata principalmente per la prova ambientale delle vibrazioni e degli urti del prodotto, lo screening dello stress ambientale e la prova di affidabilità.Servi i bisogni critici di test nell'industria aerospaziale.Questa piattaforma di prova soddisfa una vasta gamma di specifiche, tra cui IEC, MIL-STD, JIS, ASTM e altri.
| Modello | Forza sinusoidale nominale (N) | Forza nominale casuale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale (m/s) | Dislocamento nominale (p-p) mm | Mass. carico (kg) | Capole di movimento (kg) | Dimensione della bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Il sistema di sospensione flessibile e la guida in linea retta forniscono una forte capacità di carico, eccellenti prestazioni di guida e elevata stabilità.
- L'airbag di carico centrale offre un'elevata rigidità statica, una bassa rigidità dinamica, una forte capacità portante e eccellenti prestazioni dinamiche.
- La diagnosi automatica rapida e la protezione della catena garantiscono un'elevata sicurezza e affidabilità.
- Il dispositivo di isolamento e ammortizzatore degli airbag elimina la necessità di una fondazione speciale, riproduce perfettamente le onde di vibrazione e riduce la trasmissione delle vibrazioni.
- Disponibile con diverse piattaforme di espansione orizzontale e verticale.
- Compatibile con tutti i tipi di regolatori di vibrazione per un funzionamento semplice.
- Il piccolo banco di caricamento consente un'accelerazione e una frequenza di lavoro più elevate, migliorando la capacità di carico e le prestazioni complessive del banco della macchina.
- Il banco orizzontale e il banco a vibrazione sono un'unità integrata con una struttura robusta, conveniente da installare e regolare.
- Il binario a pressione statica con design a forma di V offre capacità resistenti alla pendenza e al carico di bias.
- La pompa d'olio integrata offre un design ben strutturato e un funzionamento facile.
| Modello | Dimensione della panchina (mm) | Intervallo di frequenza (Hz) | Peso delle parti in movimento (kg) |
|---|---|---|---|
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 |
5 ¢ 1000 5 ¢1500 5 ¢ 2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5 ¢ 1000 5 ¢1400 5 ¢ 2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 ¢ 1000 5 ¢1500 5 ¢ 2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5 ¢ 1000 5 ¢1200 5 ¢ 2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5 ¢ 800 5 ¢ 1000 5 ¢1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5 ¢ 1000 5 ¢1500 5 ¢ 2000 |
57.7 76.9 86.5 |
Product Highlights
Tavolo vibrante MIL STD 810G AC380V per prodotti di livello militare. Forza 20KN, vibrazione orizzontale, test ad alta frequenza. Sospensioni flessibili, smorzamento degli airbag, non sono necessarie fondamenta speciali. Ideale per il settore automobilistico, aerospaziale, elettronico. Conforme alle specifiche IEC, MIL-STD, JIS, ASTM.
