180kg Tabella della prova di vibrazione di trasporto di simulazione del carico 6000N per il pacchetto
Product Details
| forza sinusoidale: | 6000 N | Velocità: | 1,6 m/s |
|---|---|---|---|
| Spostamento: | 25 mm | Frequenza: | 3~3500HZ |
| caricamento: | 180 kg | accelerazione: | 100G |
| armatura: | 230 mm | ||
| Evidenziare |
Tabella della prova di vibrazione del carico 180kg,Tabella della prova di vibrazione 6000N,6000N vibrazione Shaker Table |
||
Product Description

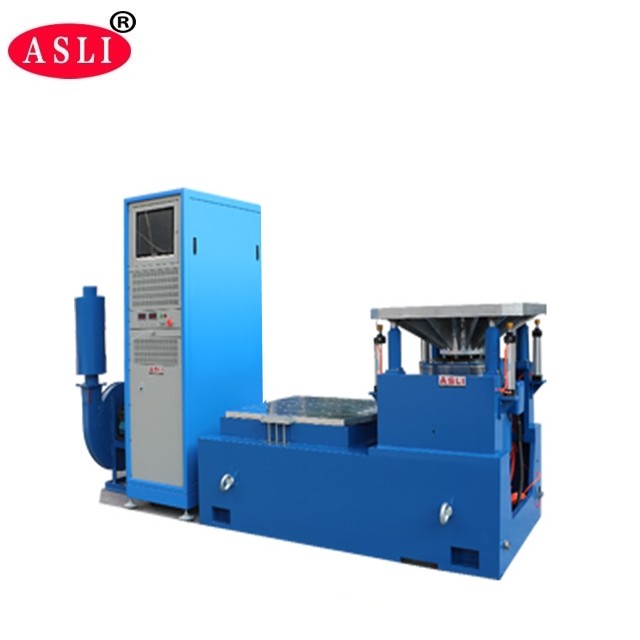

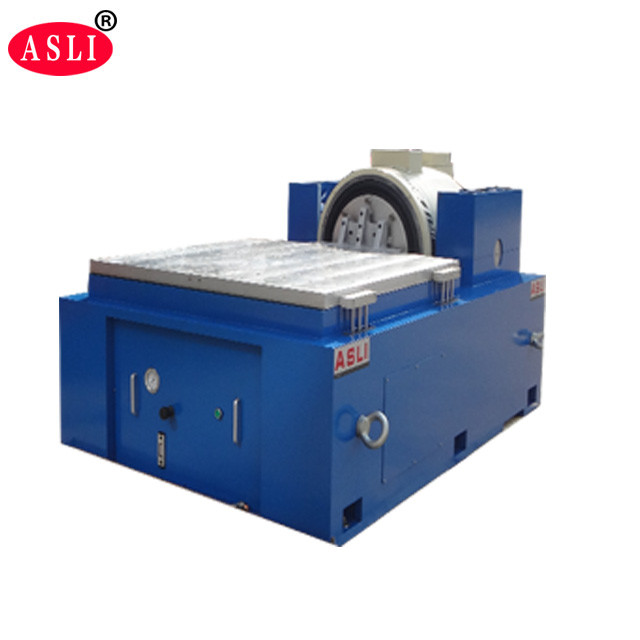

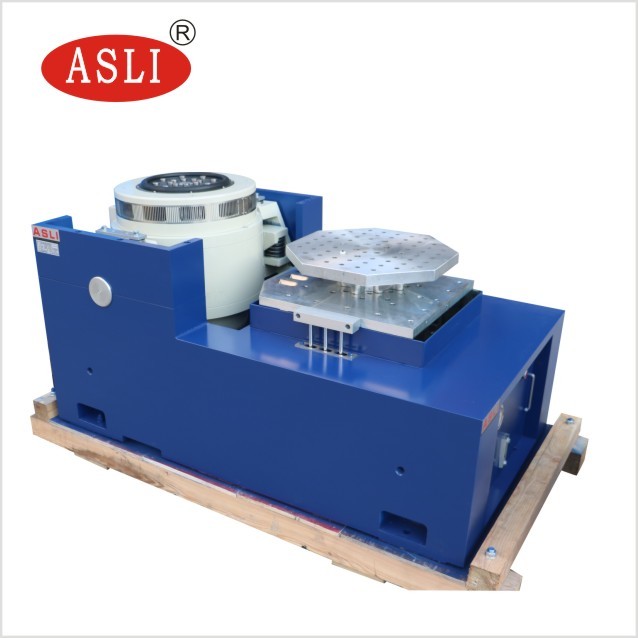

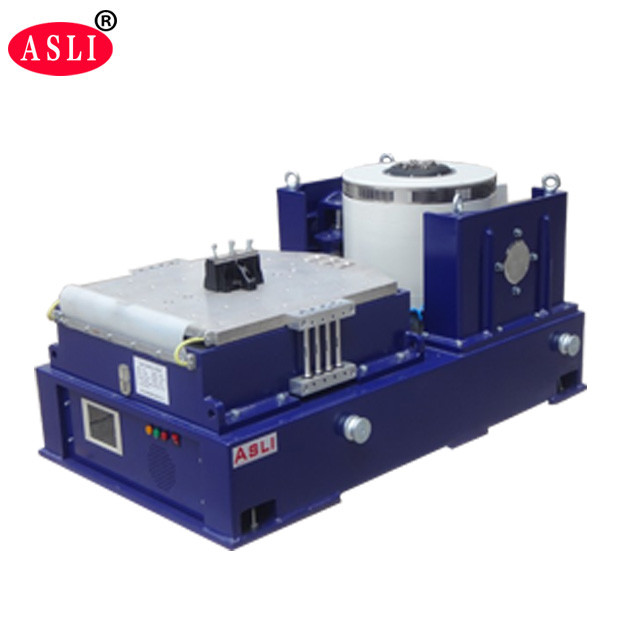

Il Banco di prova per vibrazioni di trasporto per simulazione con carico di 180 kg e 6000 N è uno shaker a vibrazione ad alta frequenza progettato per la simulazione precisa delle condizioni di vibrazione di trasporto e operative. Adotta tecnologie moderne avanzate tra cui una struttura a doppio circuito magnetico, cerchi d'azione autogeneranti a scheletro, supporto aerodinamico, cuscinetti a rulli con guida lineare e isolamento del perno. Il sistema è in grado di completare test di vibrazione sinusoidale sugli assi X, Y e Z, test di vibrazione casuale a banda larga e test di risposta agli urti e allo spettro di risposta agli urti classici (semisinusoidali).
È ampiamente utilizzato nelle industrie della difesa nazionale, delle armi, dell'aviazione, dell'aerospaziale, delle comunicazioni, dell'elettronica, degli elettrodomestici e degli elettrodomestici.
- Forza nominale: Forza sinusoidale 6000N; Forza casuale 6000N; Forza d'urto 12000N
- Intervallo di frequenza: 5Hz - 3500Hz — frequenza fissa, sweep avanti e indietro, sinusoidale, casuale, urto
- Modalità di sweep di frequenza: Lineare, logaritmica, sweep avanti e indietro, frequenza fissa
- Numero di sweep di frequenza: 1 - 32767
- Tempo di sweep di frequenza: Frequenza fissa / singola 1–3600 minuti; le curve di sweep di frequenza possono essere visualizzate
- Accelerazione massima: 1000 m/s² (senza carico)
- Carico massimo: 180 kg
- Spostamento massimo: 25 mm p-p (senza carico), doppio picco
- Spostamento d'impatto: 25 mm
- Peso della bobina mobile: 6,5 kg
- Direzioni di vibrazione: Verticale
- Onda di vibrazione: Sinusoidale, casuale, urto
- Diametro della bobina mobile: Φ230 mm
- Dimensioni del sistema di vibrazione: L850 × H750 × P550 mm
- Peso del sistema di vibrazione: 590 kg

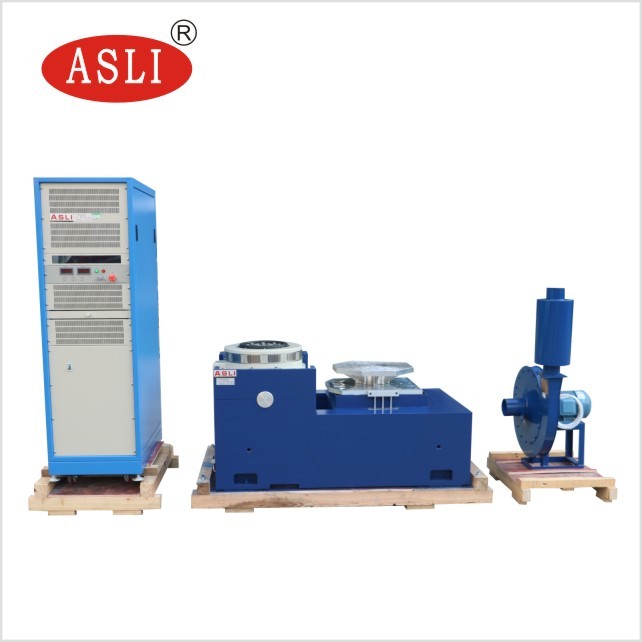

- Generatore di vibrazioni — 1 set
- Controller delle vibrazioni — 1 set
- Camera di connessione di comunicazione — 1 set
- Amplificatore di potenza DA-6 — 1 set
- Potenza di eccitazione — 1 pezzo
- Software driver — 1 set
- Sistema di raffreddamento — 1 set
- Computer industriale — 1 set
| Modello | Forza sinusoidale nominale (N) | Forza casuale nominale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s²) | Velocità nominale (m/s) | Spostamento nominale (p-p) mm | Carico massimo (kg) | Bobina mobile (kg) | Dimensioni bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
Il modello ES-6 è la configurazione che corrisponde alla specifica di carico di 180 kg / 6000 N descritta sopra.
- Scheletro del cerchio dinamico ben progettato, che offre una frequenza di risonanza assiale di stadio superiore.
- Design a doppio circuito magnetico con bassa dispersione magnetica, struttura compatta e razionale.
- Cuscinetti a rulli per asta basculante con rigidità composita orientata in linea e importata, che forniscono una forte capacità di carico eccentrico.
- Fondazione di isolamento del perno dedicata all'isolamento dalle vibrazioni, con comoda installazione mobile.
- La tecnologia avanzata del sistema mobile garantisce un'elevata affidabilità del cerchio dinamico.
- Il nuovo design del condotto migliora l'effetto di raffreddamento.
- Rigidità statica e rigidità dinamica del cuscinetto con piccolo effetto a palloncino, che aumenta la capacità del cuscinetto del banco di vibrazione e migliora le prestazioni a bassa frequenza.
