Applicazione

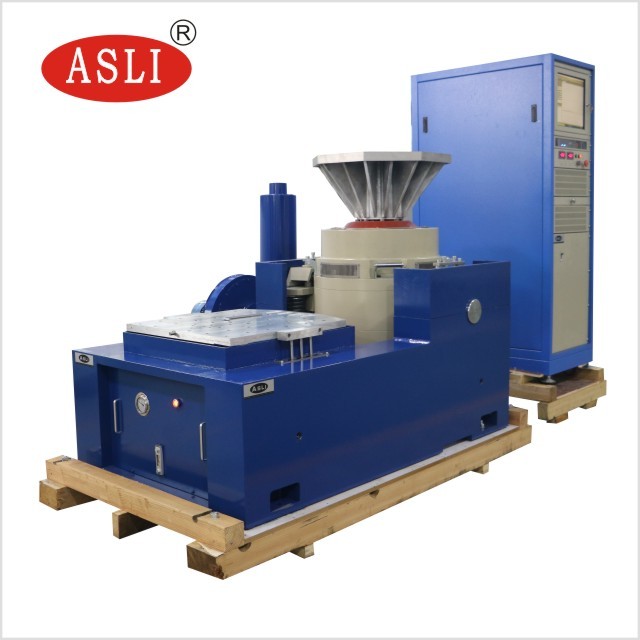

L'agitatore ad alta frequenza di vibrazione ha adottato “struttura doppio magnetica del circuito”, “cerchi di scheletro auto-generati di azione”, “supporto disperso nell'aria” e “i cuscinetti a rulli e l'orientamento lineare”, “la tecnologia moderna avanzata di isolamento dell'orecchione” e la tecnologia speciale, possono essere completati prova in vibrazione sinusoidale giroscopica di X, di Y, di Z e prove di vibrazione casuali a banda larga, per essere completato (dalla prova classica di spettro di impulso di mezzo seno) e di risposta di scossa. ampiamente usato nella difesa nazionale, in armi, nell'aviazione, nello spazio aereo, nelle comunicazioni, nell'elettronica, in apparecchi elettrici, nelle comunicazioni, in elettrodomestici ed in altri campi.
(1) forza stimata: forza 6000N di seno; forza casuale 6000N; forza 12000N di scossa;
(2) gamma di frequenza: 5Hz a 3500Hz, a frequenza fissa, spazzata avanti e indietro, seno, casuale, scossa
(3) modo di Spazzata-frequenza: lineare, logaritmico, spazzata avanti e indietro, a frequenza fissa
(4) tempi di Spazzata-frequenza: 1 - 32767
(5) tempo di Spazzata-frequenza: 1-3600mins a frequenza fissa/singolo, curve di spazzata-frequenza può essere visualizzato.
(6) Max. Acceleration 1000m/s2 (non carico)
(7) Max Load 180Kg
(8) Max. Displacement: 25mm pp (non carico), doppio picco
(9) spostamento di impatto: 25 millimetri
(10) peso della bobina mobile: 6.5kg
(11) direzione di vibrazione: verticale
vibrazione Wave (di 12): seno, casuale, scossa
diametro (di 13) della bobina mobile: Φ230 millimetro
dimensione del sistema di vibrazione (di 14) (millimetro): W850xH750xD550mm
(15) pesi del sistema di vibrazione: 590kg
2-2 dettagli delle componenti di vibrazione
(1) insieme del generatore 1 di vibrazione
(2) insieme del regolatore 1 di vibrazione
(3) insieme della camera 1 del collegamento di comunicazione
(4) DA-6 insieme dell'amplificatore di potenza 1
(5) driver Software 1 insieme
(7) driver Software 1 insieme
(8) insieme del sistema di raffreddamento 1
(9) insieme industriale del computer 1
Parametri tecnici:
| Nome | Tavola vibrante/tester d'imballaggio della tavola vibrante per i ricambi auto | ||||||||
| Modello | Forza stimata di seno (n) | Forza casuale stimata (n) | Gamma di frequenza (hertz) | Accelerazione stimata (m/s2) | Velocità stimata (m/s) | Spostamento stimato (pp) millimetro | Max. Loading (chilogrammi) | bobina mobile (chilogrammi) | Dimensione della bobina mobile (millimetri) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
