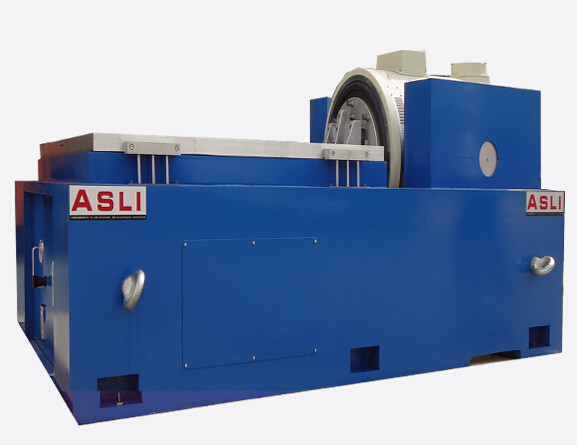

Macchina di prova di vibrazione di simulazione di trasporto 30000N di IEC 60068
Product Details
| Forza sinusale: | 30000N | standard di prova: | Norma CEI 60068 |
|---|---|---|---|
| Velocità: | 2.0 m/s | Dislocazione: | 100 mm |
| Frequenza: | 3~3500 Hz | carico: | 500 kg |
| Accelerazione: | 100 g | Applicazione: | batteria, ricambi auto |
| Evidenziare |
Macchina di prova di vibrazione di IEC 60068,macchina di prova di vibrazione 30000N,Apparecchiatura di collaudo di vibrazione di IEC 60068 |
||
Product Description
Scarica il documento per la memorizzazione -- clicca qui ----→Test di vibrazione ad alta frequenza ES-30.pdf
La macchina di prova delle vibrazioni di simulazione dei trasporti soddisfa la norma IEC 60068
La tavola di vibrazione elettromagnetica è ampiamente utilizzata nella difesa, nell'aviazione, nell'aerospaziale, nelle comunicazioni, nell'elettronica, nelle automobili, negli elettrodomestici e in altre industrie.Questo tipo di apparecchiature viene utilizzato per individuare i difetti precocemente, simulare le condizioni di lavoro effettive e la prova di resistenza della struttura, l'applicazione del prodotto è ampia, la larghezza di applicazione è evidente, l'effetto di prova è notevole e affidabile.,scorrevole, programmabile, moltiplicatore di frequenza, logaritmo, accelerazione massima, modulazione dell'ampiezza, controllo del tempo, controllo computerizzato a funzione completa, semplice accelerazione fissa/ampiezza fissa.Attrezzatura a causa di un fallimento continuo di 3 mesi di prova, prestazioni stabili, qualità affidabile.
Specificità
| Nome | Batteria per autoveicoli EN50604 IEC62133 UN38.3 banco di prova per le vibrazioni per i test di laboratorio | ||||||||
| Modello | Forza sinusoidale nominale (N) | Forza nominale casuale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale ((m/s) | Dislocamento nominale (p-p) mm | Mass. carico (kg) | bobina mobile (Kg) | Dimensione della bobina mobile (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
FOLLA DATI PERFORMANCE
| Scalatore(ES-30)) | ||
| Forza senoidale (picco) | 30 kN | |
| Forza d'urto (picco) | 60 kN | |
| Intervallo di frequenza | 5~2,800 Hz | |
| Dislocazione (continua) | 100 mm | |
| Velocità massima | 10,8 m/s | |
| Max. Accelerazione | 100G | |

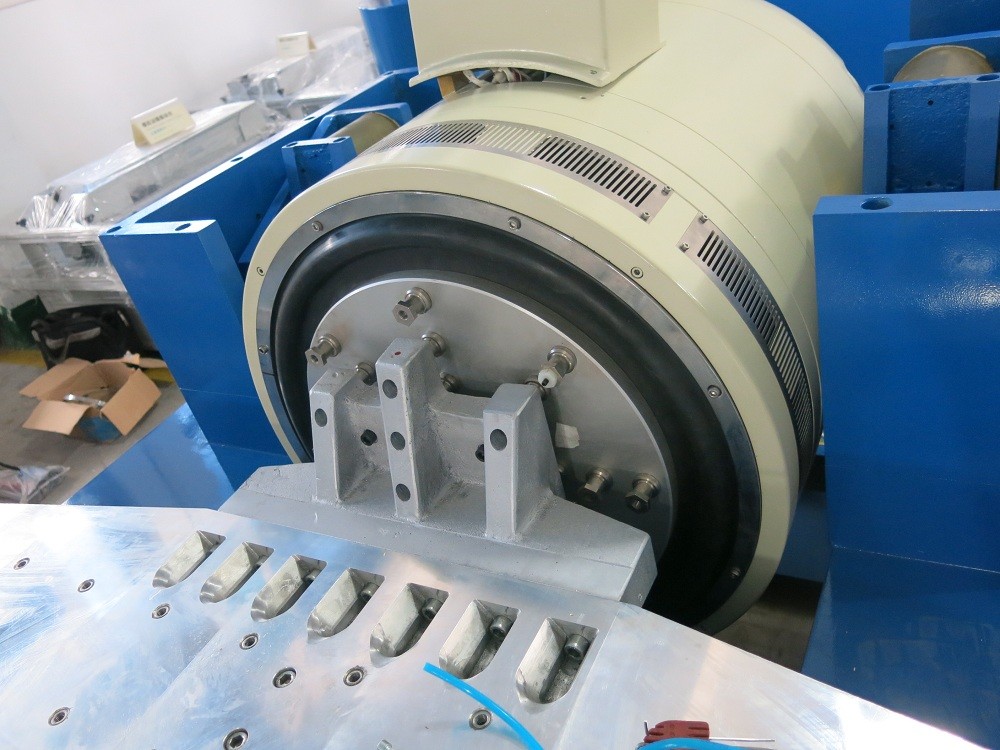

| Diametro dell'armatura | 445 mm | |
| 1stordine di frequenza di risonanza | 2,400 Hz | |
| Momento eccentrico ammissibile | >500 Nxm | |
| Peso dell'armatura | 40 kg | |
| Dimensione della vite HE/ST | M10(metrica) | |
| Frequenza di isolamento dalle vibrazioni assiali | <3 Hz | |
| - Max, ti prego.P- Ayload | 500 kg | |
| Flusso magnetico di perdita | ≤1 mT | |
| Dimensioni (L×W×H, non confezionate) | 1,330x860x1,250 mm | |
| Peso (non imballato) | 2500 kg | |
| Installazione | Matera di gomma (requisito di bulloni di ancoraggio) | |
| Amplificatore (DA-30) | ||
| Uscita di amplificatore | 30 KVA | |
| SNR | >65 dB | |
| Voltaggio di uscita nominale | 120 Vrms | |
| Efficienza degli amplificatori | >90% | |
| Dimensioni (L×W×H, non confezionate) | 800x900x2,100 mm | |
| Peso (non imballato) | 500 kg | |

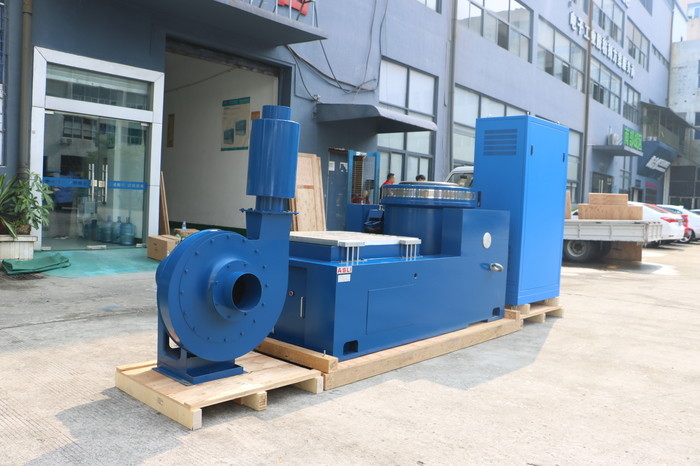

| Soppiatto | ||
| Volume dell'aria | 0.46m3/s | |
| Potenza | 7.5 kW | |
| Diametro del condotto d'aria | 200 mm | |
| Pressione dell'aria | 80,8 kPa | |
| Installazione | In grado di essere collegato al soffitto (fino a due curve di 90 gradi), massimo 20 ̊ di corsa | |

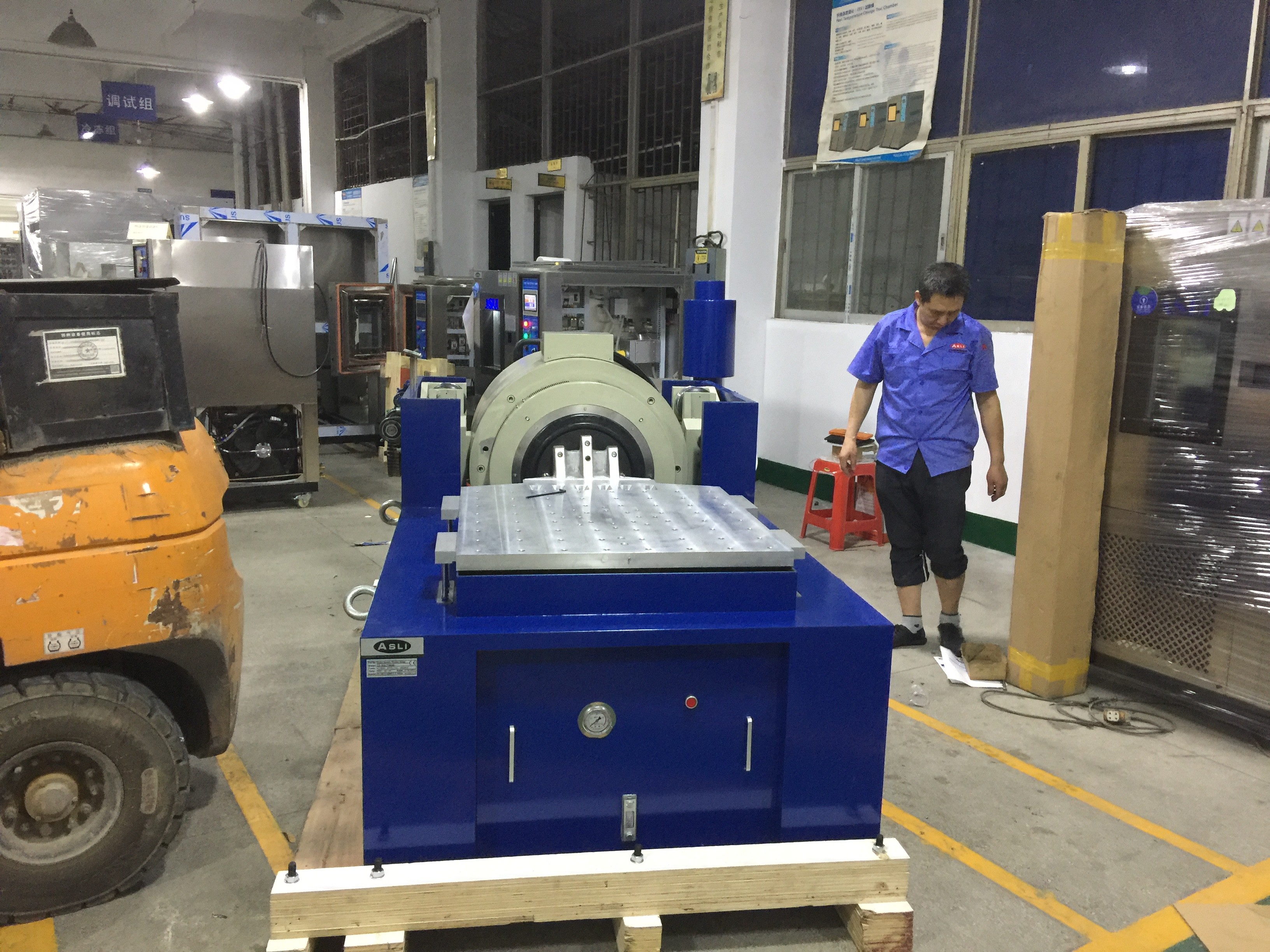

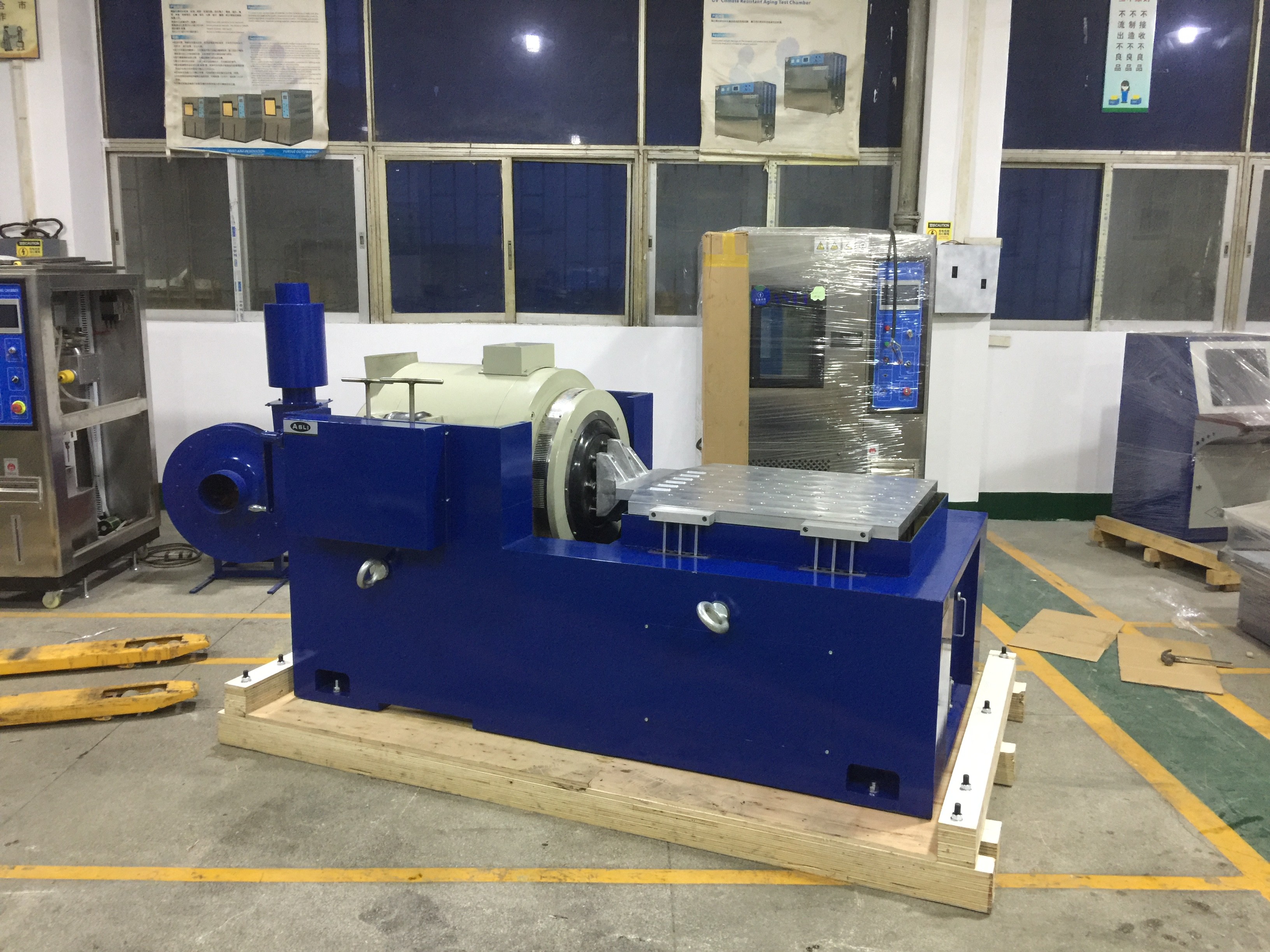

| Tavolo a scivolo orizzontale | ||
| Dimensioni | 600x600 mm | |
| Spessore | 45 mm | |
| FrequenzaIo...imitare | 2,000 Hz | |
| EfficaciamIl culo. | 54 kg | |
|
Nota: 1Per una migliore uniformità viene utilizzato un cuscinetto a pellicola ad alta pressione. |
||
| VibrazioneController eAccelerometro | ||
| Controllatore di vibrazione | Controllatore di vibrazionecon Sine, Random, Shock e autocalibrazione. | |
| Accelerometro | 100mV/g, gamma: 50g, frequenza di lavoro: 1-10kHz, peso: 11 grammi, con cavo a basso rumore di 10 piedi | |
| Altre funzioni/accessori supportati | ||
| Camere ambientali | Sostenuto | |
| Dispositivi mobili | Personalizzabile | |
| Dischi isolanti | Personalizzabile | |
| Fabbricazione | Personalizzabile | |
| Ambiente di lavoro del sistema | ||
| Intervallo di temperatura | 0-40°C | |
| Intervallo di umidità | 0~90%, nessuna condensazione. | |
| Requisiti di potenza | 380V/3ph/50 Hz,40KVA | |
| Pressione dell'aria compressa | 0.6 Mpa | |
2- Circuito bi-magnetico, perdita di flusso magnetico bassa, struttura compatta e razionale.
3. cuscinetti a rulli rocker rod, orientamento della rigidità del corpo composito, capacità di carico eccentrica, rettilineo e orientato all'importazione.
4. Trunnion fondazione di isolamento dedicato all'uso di ormoni, l'installazione di comodità mobile.
5La tecnologia avanzata si muove attorno al sistema per garantire che il cerchio dinamico di alta affidabilità.
6- Nuovo design dei condotti e miglioramento dell'effetto di raffreddamento.
7. rigidità statica, rigidità dinamica del piccolo palloncino portante, aumentando la capacità di carico della tavola di vibrazione, migliorare le prestazioni a bassa frequenza.
Che cos'è il test delle vibrazioni?
Se avete bisogno di ulteriori informazioni sulla nostra macchina, non esitate a inviare la vostra richiesta.Product Highlights
