Che cos'è un test di vibrazione?
I prodotti vengono spediti quotidianamente in tutto il mondo in pacchetti e container di spedizione.Una prova di vibrazione è spesso utilizzata come strumento di controllo della qualità per esporre i prodotti a vibrazioni prima della spedizioneI risultati possono essere utilizzati per la progettazione di prodotti e imballaggi per ridurre i danni causati da scosse e rimbalzi.
Scarica il documento per la memorizzazione -- clicca qui ----- Sì.apparecchiature di prova delle vibrazioni ES-10.pdf
agitatore a vibrazione elettrodinamica per la prova di simulazione ISTA di trasporto di pacchetti
Requisiti di prova:
1. IEC 62133
2. UL1642
3. UN38.3
4. GB31241
5.ISTA
Caratteristiche:
1. Impostazione: menu in cinese e inglese, funzionamento informatico, utilizzo di sistemi di controllo e monitoraggio specializzati, i dati dell'intero processo possono essere consegnati ed estratti.
2Funzioni di visualizzazione: curve di prova dinamiche, multi-Dan, sul numero di dati.
3. Registratore di curva: registrazione in tempo reale dei dati di prova, dati di prova automaticamente, i risultati di prova possono essere memorizzati, stampati.
Principali parametri tecnici
| del |
Sine nominale Forza(N) |
Classificato come casuale Forza(N) |
Frequenza Intervallo (Hz) |
Accelerazione nominale (m/s)2) | Velocità nominale ((m/s) |
Classificato discollocamento (p-p) mm |
Mass. carico (kg) | bobina mobile ((Kg) |
Dimensione di Spirale di movimento ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
Benefici per l'utente
* Facile installazione da parte dell'utente
* Interfaccia utente: schermo touch LCD per modalità locale e pc-windows (via ethernet) per modalità remota;
* Modalità locale: inizio rapido di una prova predefinita, possono essere memorizzate decine di specifiche di prova;
* Modalità remota: tutte le operazioni del sistema, compresa la definizione dei test e la memorizzazione delle specifiche dei test su mostar, controllo dei test, revisione dei dati dei test e documentazione.
Produttore di tavoli per agitatori a vibrazioneha adottato la struttura a doppio circuito magnetico, cerchi di azione a scheletro auto-generati, supporto aereo e cuscinetti a rulli e guida lineare,Isolamento trunnion tecnologia moderna avanzata e tecnologia speciale, può essere completato in prova di vibrazione sinusoidale a tre assi X,Y,Z e in prova di vibrazione casuale a banda larga, da completare con la classica (metà seno, trapezoidale,test dello spettro di risposta al polso e allo shock.
1 L'attenta progettazione dello scheletro della bobina in movimento, ha una frequenza di risonanza assiale di primo ordine superiore.
2 Armatura leggera, alta rigidità, frequenza 4500 Hz.
3 Controllo della linea di collegamento del computer, immagazzinare immediatamente i materiali.
4 Visualizzazione della tabella di controllo.
5 Design a bassa resistenza e elevate prestazioni, elevata efficienza, basso costo.
6 Alta affidabilità, basso numero di guasti.

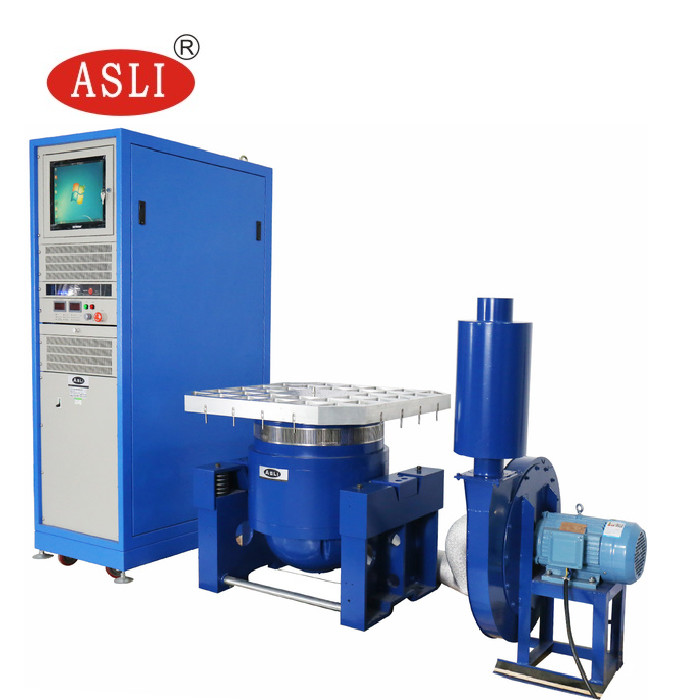

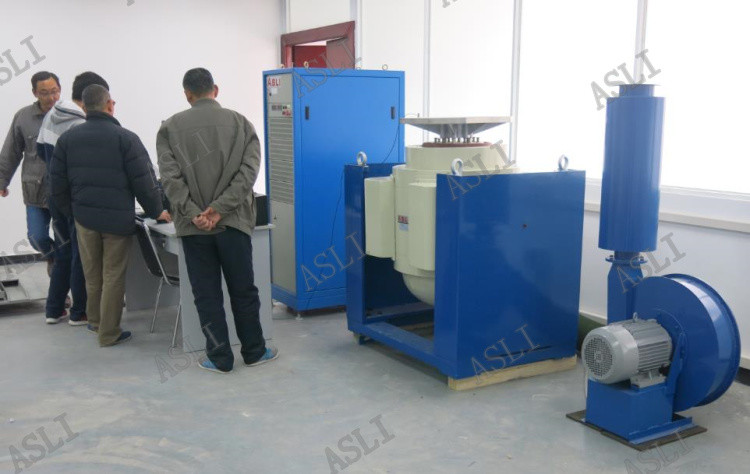

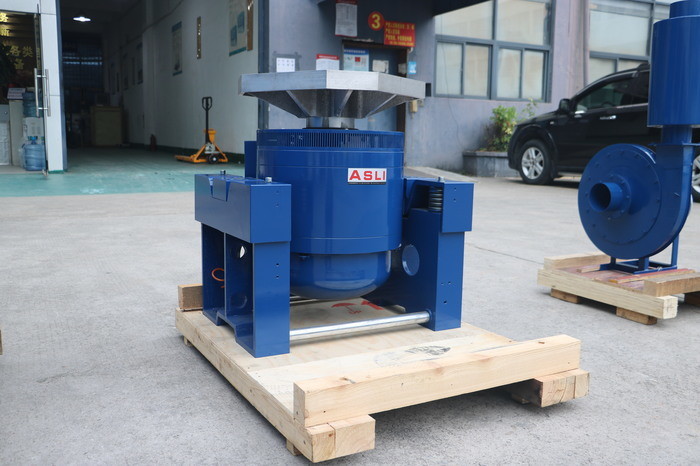

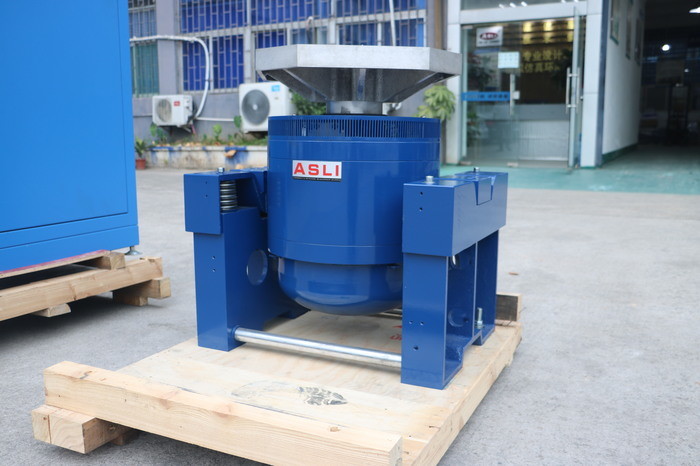

Immagini per riferimento:
