Seno ad alta frequenza di elettrodinamica di MIL-STD-810F e tavola casuale dell'agitatore di vibrazione di scossa
Product Details
| direzione di vibrazione: | Vibrazioni verticali | standard di prova: | MIL-STD-810F |
|---|---|---|---|
| Caratteristica: | seno e collaudo a scosse casuale | Forza di vibrazione: | 30000N |
| Dislocazione: | 100 mm | Applicazione: | Parti per autoveicoli |
| Evidenziare |
Vibrazione Shaker Table di MIL-STD-810F,2800Hz vibrazione Shaker Table,Macchina elettrodinamica di vibrazione di MIL-STD-810F |
||
Product Description
Scarica il documento per la memorizzazione -- clicca qui ----→Esaminatore di vibrazioni ES-3A.pdf
MIL-STD-810F elettrodinamica alta frequenza seno e vibrazione a scatto casuale shaker tavolo
Applicazione di un agitatore a vibrazione elettrodinamica:
Siamo produttori di prodotti della serie High Frequency Vibration Test Machine, che hanno adottato la "struttura del doppio circuito magnetico", "cerchi di azione a scheletro auto-generati","Supporto aereo" e "rastrelli a rulli e guida lineare", "isolamento trunnion" con tecnologia moderna avanzata e tecnologia speciale, può essere completato in prova di vibrazione sinusoidale a tre assi X, Y, Z e prove di vibrazione casuale a banda larga,da completare con il classico (metà - seno)Questi prodotti sono ampiamente utilizzati nella difesa nazionale, armi, aviazione, aerospaziale, comunicazioni, elettronica,apparecchi elettrici, comunicazioni, elettrodomestici e altri settori.
Parametri tecnici della macchina di prova delle vibrazioni:
| Modello |
Sine nominale Forza(N) |
Classificato come casuale Forza(N) |
Frequenza Intervallo (Hz) |
Accelerazione nominale (m/s)2) | Velocità nominale ((m/s) |
Classificato discollocamento (p-p) mm |
Mass. carico (kg) | bobina mobile ((Kg) |
Dimensione di Spirale di movimento ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
Sistema di prova di vibrazione ad alta frequenza a 3 assi con controllo di vibrazione a 8 canali Caratteristiche:
1Scheletro circolare dinamico ben progettato, con una frequenza di risonanza assiale di livello superiore.
2- Circuito bi-magnetico, perdita di flusso magnetico bassa, struttura compatta e razionale.
3. cuscinetti a rulli rocker rod, orientamento della rigidità del corpo composito, capacità di carico eccentrica, rettilineo e orientato all'importazione.
4. Trunnion fondazione di isolamento dedicato all'uso di ormoni, l'installazione di comodità mobile.
5La tecnologia avanzata si muove attorno al sistema per garantire che il cerchio dinamico di alta affidabilità.
6- Nuovo design dei condotti e miglioramento dell'effetto di raffreddamento.
7- rigidità statica, rigidità dinamica del piccolo palloncino portante, aumentando la capacità della tavola di vibrazione, migliorando le prestazioni a bassa frequenza.

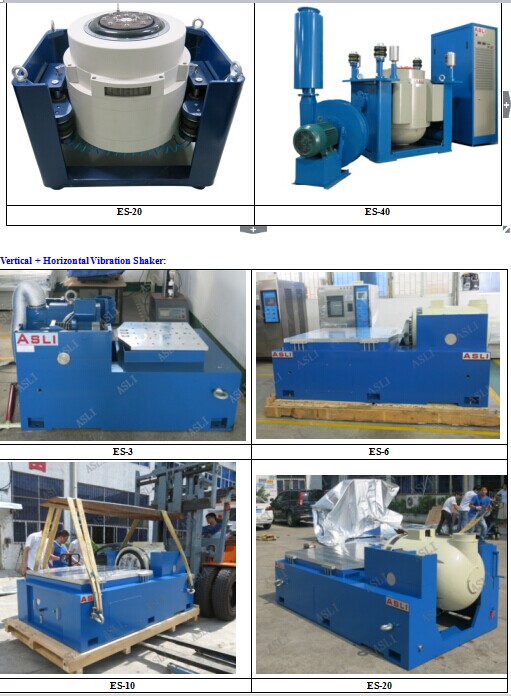

Parametri tecnici dell'orizzontaleEspandibile:
Parametri tecnici di verticaleEspandibile:
Certificato della macchina:
Relazione ufficiale di calibrazione di terze parti cinesi
Certificazione CE

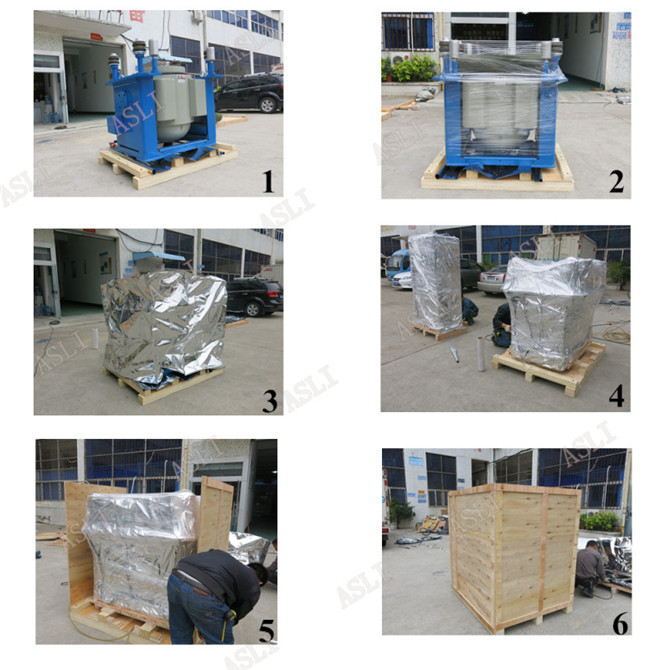

Per la confezione:
1Prima la pellicola PP.
2. pacchetto a vuoto
3Ancora pellicola PP.
4. schiuma PU di spessore di 10 mm per evitare collisioni
5. custodia di compensato rinforzata
6. ASLI standard CASE MARK

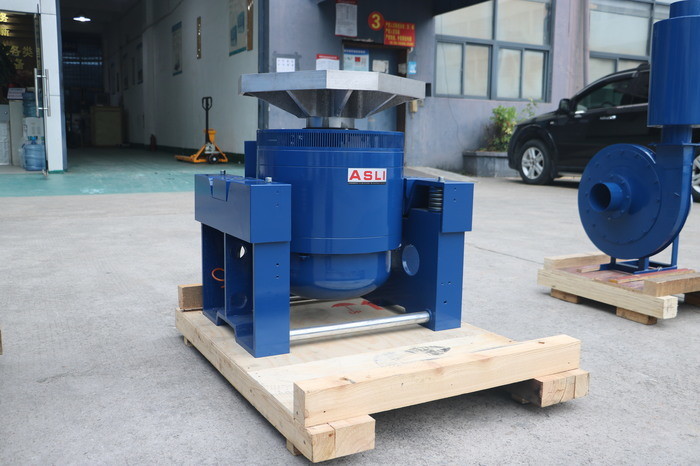

Dettagli dell'imballaggio e della spedizione della macchina di prova delle vibrazioni:
