Attrezzatura per la prova delle vibrazioni sinusoidali e casuali a 2000 Hz con tavolo a scivolo orizzontale
L'apparecchiatura di prova delle vibrazioni casuali è:utilizzato per l'analisi ambientale delle vibrazioni e degli urti del prodotto, la prova di screening dello stress ambientale, la prova di affidabilità, possono essere necessarie prove per l'aerospaziale, le comunicazioni, l'elettronica,elettrico, comunicazioni, elettrodomestici e altri settori dei prodotti.Si tratta di una piattaforma di prova che soddisfa tutti i tipi di specifiche di prova e può essere eseguita tra cui IEC, MIL-STD, JIS, ASTM e altre specifiche.
Caratteristiche del prodotto
* Sistema di sospensione flessibile e guida in linea retta, elevata capacità portante, buone prestazioni di guida e elevata stabilità.
* La rigidità statica dell'airbag di carico centrale è grande, la rigidità dinamica è piccola, la capacità di carico è forte e le prestazioni dinamiche eccellenti.
* diagnosi rapida e protezione della catena, elevata sicurezza e affidabilità;
* Il dispositivo di isolamento e ammortizzatore dell'airbag rende il vibratore privo di fondamento speciale, riproduce perfettamente l'onda di vibrazione e riduce la trasmissione delle vibrazioni.
Parametro del frullato per la prova delle vibrazioni:
| Modello |
Sine nominale Forza (N) |
Classificato come casuale Forza (N) |
Frequenza Intervallo (Hz) |
Accelerazione nominale (m/s)2) | Velocità nominale (m/s) |
Dislocamento nominale (p-p) mm |
Mass. carico (kg) | bobina mobile ((Kg) |
Dimensione di Capole mobili (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

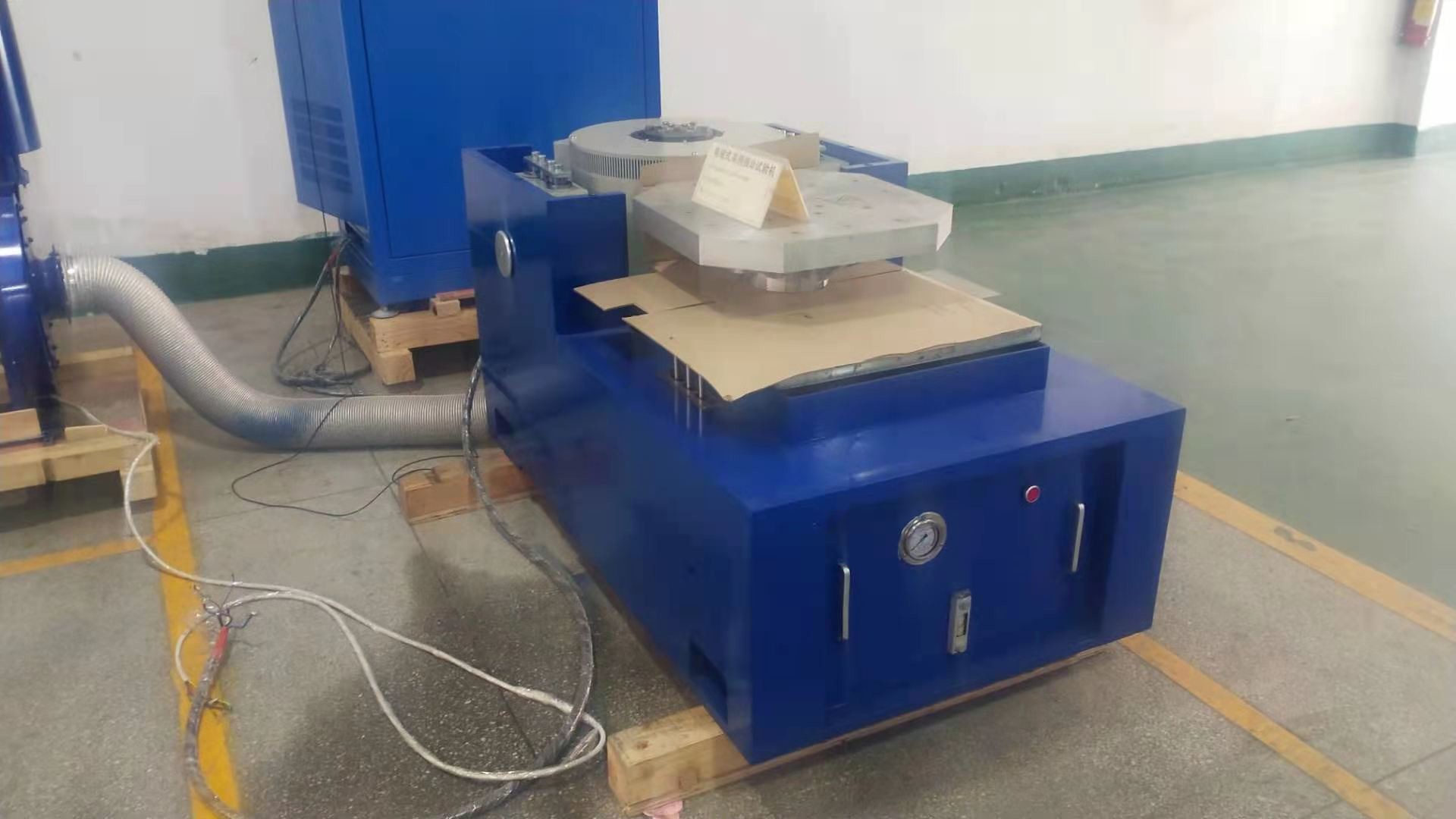

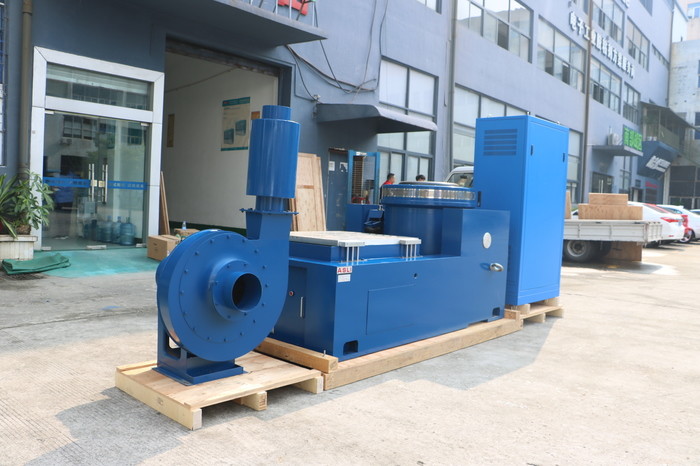

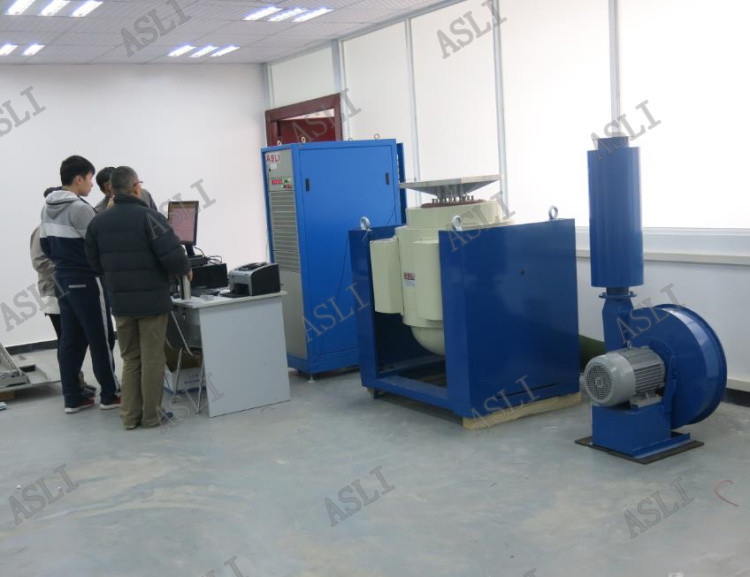

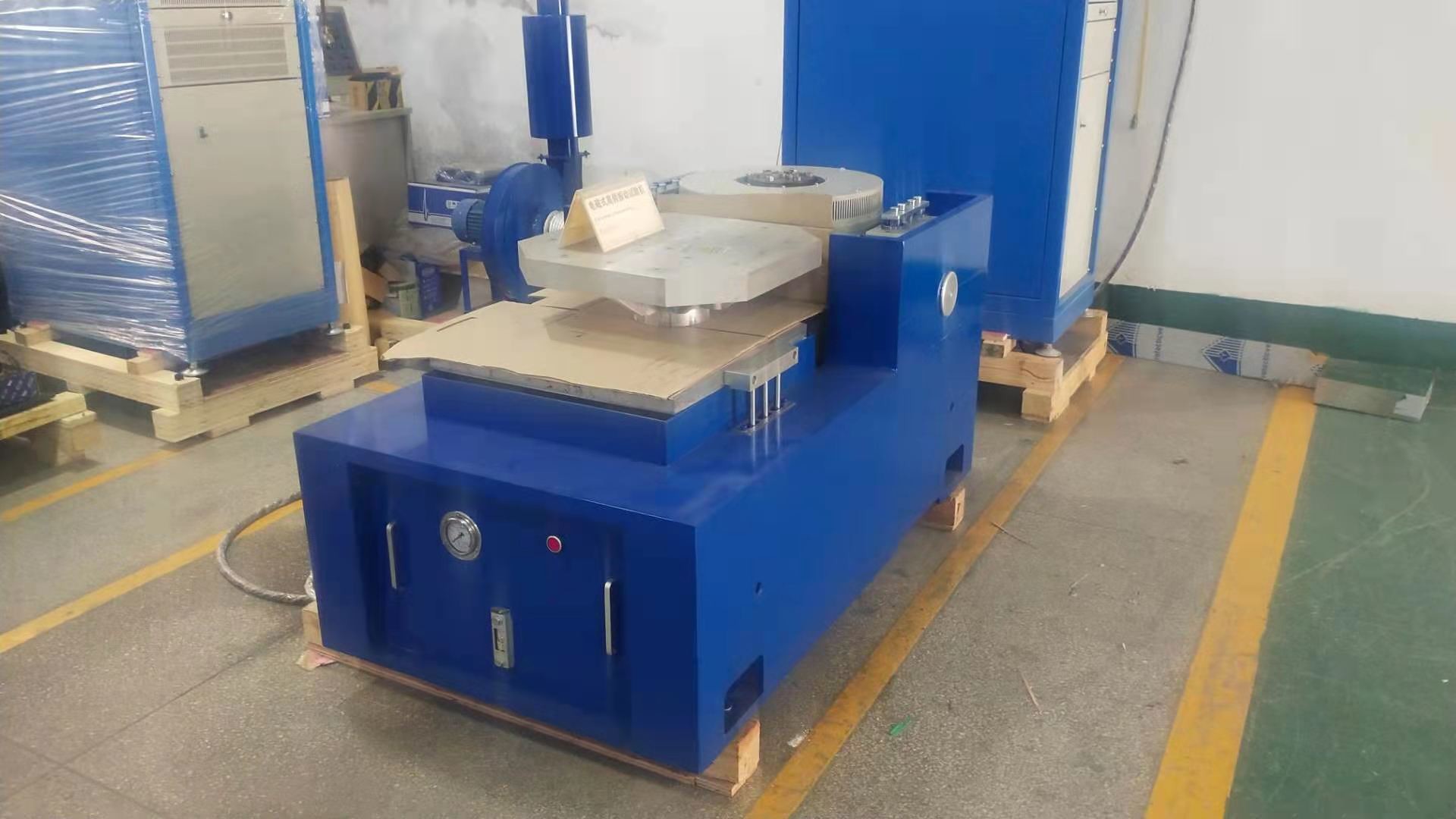

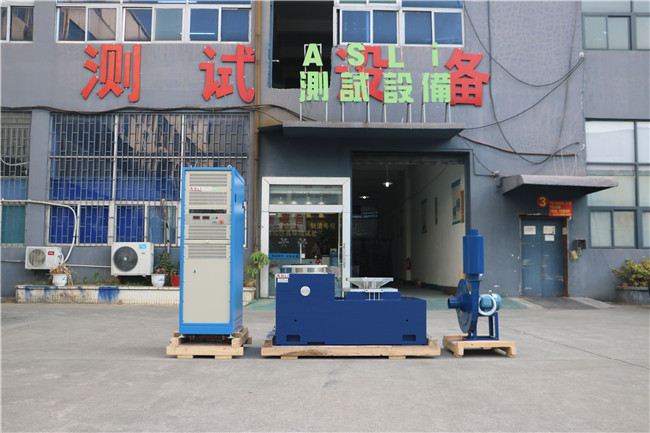

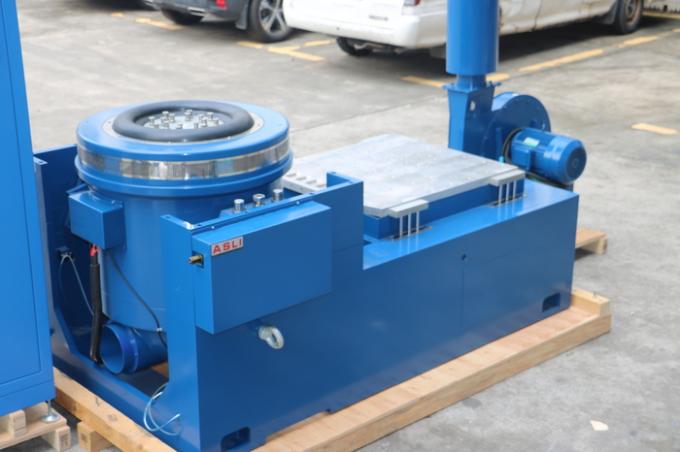

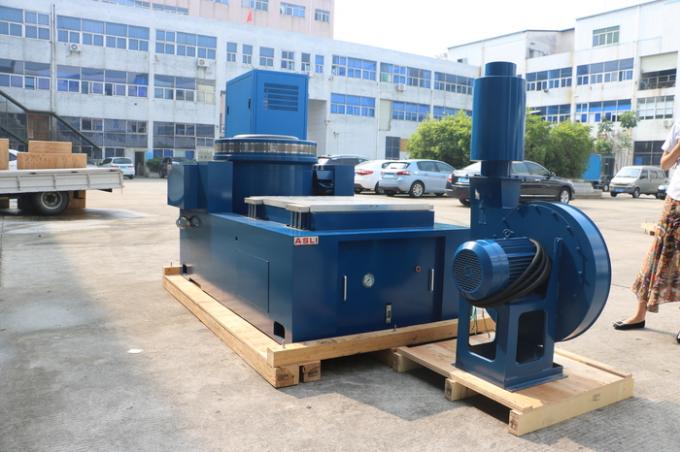

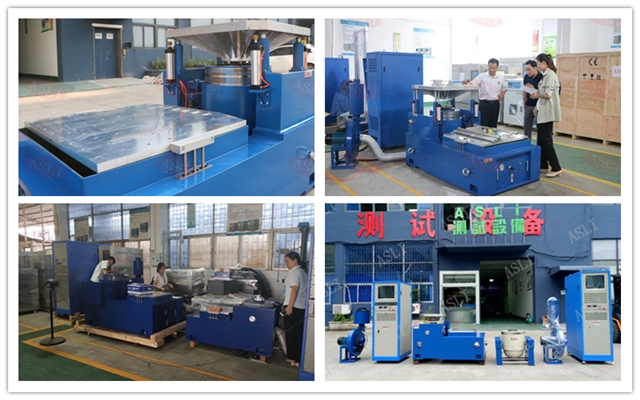

Immagini per riferimento:
