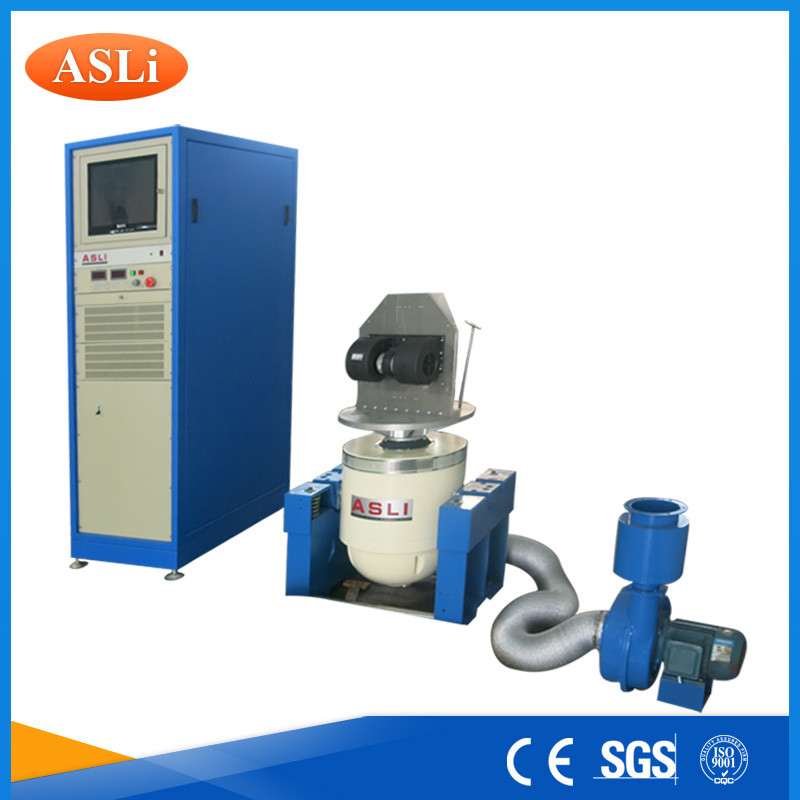

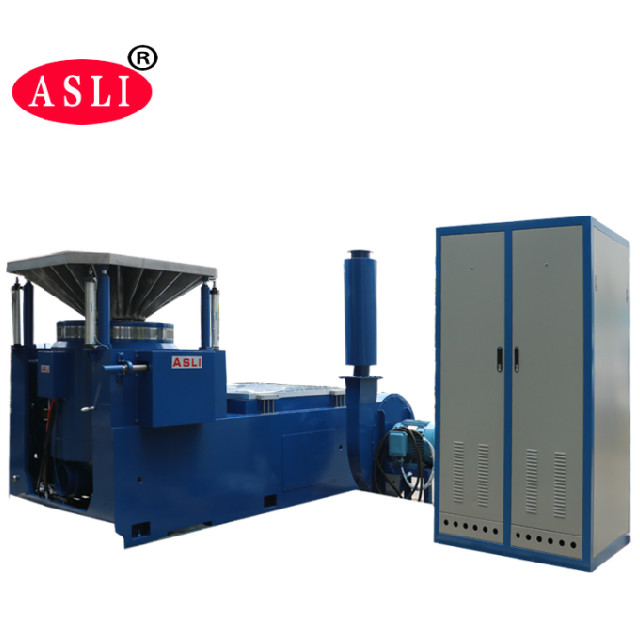

Il sistema di prova delle vibrazioni è utilizzato principalmente per la prova dell'ambiente di vibrazione e di scossa dei prodotti, la prova di screening dello stress ambientale, la prova di affidabilità.Testatore di vibrazioni elettromagnetiche completamente conforme allo standard di progettazione delle prove relative alle batterie, simulazione in condizioni determinate della prova di vibrazione della batteria, la batteria o il pacchetto di batterie è fissato sulla tavola delle vibrazioni, secondo la frequenza prescritta,modalità di accelerazione e spostamento lungo il campione della batteria vibrazione di tre direzioni reciprocamente perpendicolari misurata batteria non dovrebbe perdere, non perdere il cuore, non rotto, nessun fuoco ed esplosione.automobili e elettrodomestici e altri prodotti industriali.
Caratteristiche principali
* Un agitatore elettro-dinamico raffreddato ad aria
* Controller di vibrazione e amplificatore di potenza strutturati in all-in-one
* Raggiungere la spinta sinusoidale massima di 2400 newton.
* Prova su 3 assi X, Y, Z
Funzioni di controllo
* Vibrazioni sinusoidali a frequenza fissa
* Vibrazione spazzata * Vibrazione casuale
* Shock classico
Applicazioni tipiche del sistema
* Prova ambientale
* Prova di schermo di pressione
* Prova delle vibrazioni
Benefici per l'utente
* Facile installazione da parte dell'utente
* Interfaccia utente: schermo LCD touch per la modalità locale e pc-windows (via ethernet) per la modalità remota
modalità;
* Modalità locale: inizio rapido di una prova predefinita, possono essere memorizzate decine di specifiche di prova;
* Modalità remota: tutte le operazioni del sistema, compresa la definizione dei test e la memorizzazione delle specifiche dei test su mostar, controllo dei test, revisione dei dati dei test e documentazione.
| Parametri del generatore di vibrazioni elettromagnetiche: | ||||
| Forza di eccitazione sinusale massima | 5000 kg.f picco | |||
| La più grande forza di vibrazione casuale | 5000 kg.f r.m. | |||
| La più grande forza di vibrazione da urto | 10000Kg.f picco | |||
| Intervallo di frequenza | DC ~ 4000 Hz | |||
| Dislocamento massimo | 75 mm p-p ((valore da picco a picco) | |||
| Velocità massima | 10,8 m/s | |||
| Accelerazione massima | 100G ((980 m/s2) | |||
| Prima frequenza di risonanza | 3500 Hz | |||
| Carico massimo | 750 kg | |||

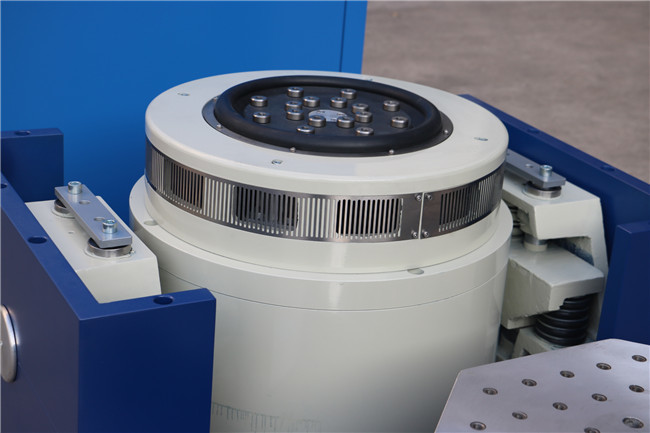

| Diametro della bobina mobile (diametro della mesa di lavoro) | Diametro di 450 mm | |||
| La qualità della bobina mobile | 50 kg | |||
| Carico massimo | 750 kg | |||
| Fabbricazione a partire da prodotti della voce 8523 | 13 x M8 | |||
| Flusso magnetico di perdita | < 10 gauss | |||
| Dimensione | 800 mm x 800 mm x 800 mm (macchina verticale) | |||
| Peso | Circa 1500 kg. | |||
| Il sistema servo | ||||
| Funzione | Temperatura, pressione dell'aria, spostamento, sovra tensione, sovra corrente, sotto tensione di ingresso, guasto esterno, alimentazione di controllo, logica, mancanza di ingresso uguale. | |||
| Controller di vibrazione digitale | ||||
| Configurazione hardware | 2 canali di ingresso, 1 canali di ingresso | |||
| Computer di controllo | Computer Lenovo originali, display a cristalli liquidi ((Con tastiera/tocco ottico) | |||
| Software | L'operazione cinese/inglese, l'analisi del dominio temporale e del dominio di frequenza, la fonte del segnale, l'analisi della frequenza di scansione sinusale, ecc. WORD può generare automaticamente rapporti di prova, segnali e visualizzazione dei dati,conservazione, impostare i parametri di prova e l'analisi della funzione. | |||
| Sistema operativo | Windows 2000/ XP | |||
| Sensore di accelerazione B&W |
Dominio di frequenza:1 ‰ 2000Hz sensibilità:50mv/g intervallo di temperatura: - 24 - 250°C |
|||
| Necessità elettrica | ||||
| Fonte elettrica | 3 fasi, 380V/50Hz | |||
