Norma elettrodinamica ad alta frequenza dell'agitatore IEC60068 di vibrazione 50000N
Product Details
| forza sinusoidale: | 50000n | Velocità: | 2,0 m/s |
|---|---|---|---|
| Spostamento: | 100 mm | Frequenza: | 1 ~ 3500Hz |
| caricamento: | 750 kg | accelerazione: | 100G |
| armatura: | 450 mm | Marca: | ASLI |
| Dimensioni del tavolo: | 800x800mm | ||
| Evidenziare |
Agitatore vibrante elettrodinamico ad alta frequenza,attrezzatura per test con tavola vibrante 50000N,scuotitore vibrante standard IEC60068 |
||
Product Description

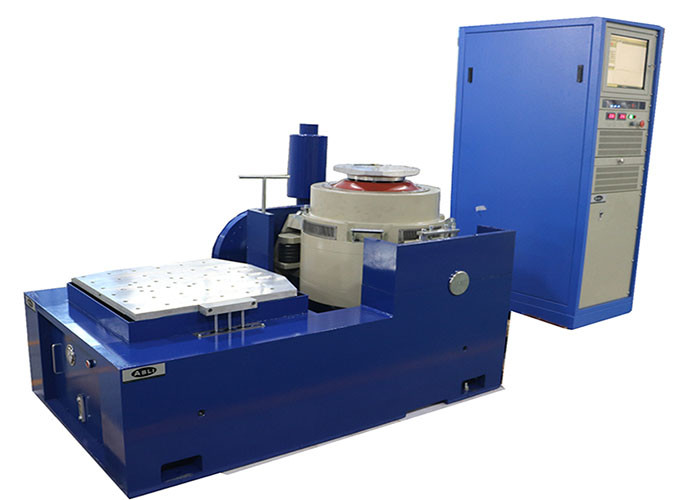

Il sistema di scossa elettrodinamica ad alta frequenza EC60068 fornisce funzionalità di prova casuale, seno e scossa in una singola piattaforma integrata.Questo sistema e' ampiamente utilizzato nella Difesa., l'aviazione, l'aerospaziale, le comunicazioni, l'elettronica, l'automotive e gli elettrodomestici.
Questa apparecchiatura è progettata per la diagnosi precoce dei difetti, la simulazione delle condizioni di lavoro effettive e la prova della resistenza strutturale.Il suo ampio campo di applicazione e i suoi risultati di prova affidabili lo rendono uno strumento indispensabile per la convalida dei prodottiIl sistema supporta onde sinusoidali, FM, scansione, programmabile, moltiplicatore di frequenza, logaritmo, accelerazione massima, modulazione dell'ampiezza,e modalità di controllo del tempo, tutte gestite tramite controllo computerizzato a funzione completa con semplici opzioni di accelerazione fissa/ampiezza fissa.
Ogni unità è sottoposta a prove di funzionamento senza guasti per 3 mesi, garantendo prestazioni stabili e qualità affidabile.
| Parametro | Valore |
|---|---|
| Pico seno (Pk) | 5000 kg.f picco (50 KN) |
| Indice di velocità | 5000 Kg.f r.m.s (50 KN) |
| Shock (Pk) | 10000 kg.f picco (100 KN) @ 6 ms |
| Frequenza utilizzabile | 1 ¢ 2500 Hz |
| Dislocazione massima (p-p) | 100 mm (4 pollici), 76 mm (3 pollici) continuo |
| Velocità massima | 2 m/s |
| Max. Accelerazione | Sine: 100 g (980 m/s2), casuale: 62 g (600 m/s2) |
| Supporto di carico verticale | 500 kg |
| Frequenza naturale di sospensione del corpo (asse di spinta) | Altri dispositivi per il trattamento di dati |
| Diametro dell'armatura | F440 mm |
| Peso dell'armatura | 59 kg |
| Frequenza di risonanza fondamentale (tabella nuda) | 2,400 Hz (nom.) ± 5% |
| Punti di attacco del carico (norma) | 16 inserti M10 in acciaio inossidabile |
| Densità del flusso di scarico | > 10 gauss |
| Dimensioni dello shaker | 1670 mm L × 1150 mm D × 1300 mm H |
| Peso dello Shaker | Circa 4600 kg |
| Necessità di aria compressa | 0.6 MPa |
La tabella seguente illustra l'intera gamma di modelli disponibili per le prove delle batterie delle automobili secondo le norme EN50604, IEC62133 e UN38.3.
| Modello | Forza sinusoidale nominale (N) | Forza nominale casuale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale (m/s) | Dislocamento nominale (p-p) mm | Mass. carico (kg) | Capole di movimento (kg) | Dimensione della bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Scheletro circolare dinamico ben progettato, con una frequenza di risonanza assiale di livello superiore.
- La progettazione di due circuiti magnetici garantisce una bassa perdita di flusso magnetico, una struttura compatta e un layout razionale.
- Cuscinetti a rulli a roccia con orientamento di rigidità del corpo composito rettilineo e orientato all'importazione, che forniscono un'eccellente capacità di carico eccentrico.

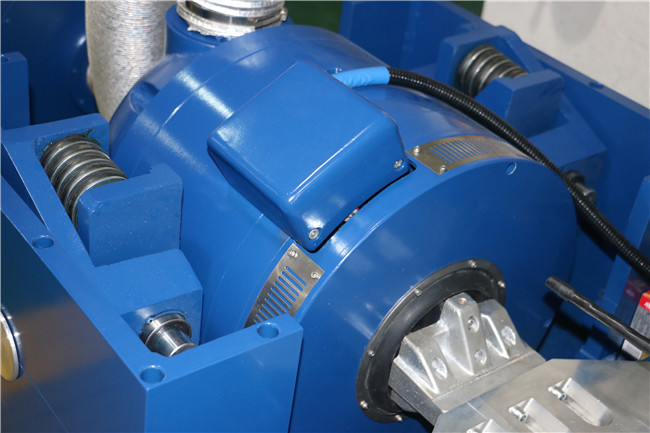

- Fondamento di isolamento Trunnion dedicato all'uso di ormoni, che offre una comodissima installazione mobile.
- La tecnologia avanzata del sistema di movimentazione garantisce un'elevata affidabilità del cerchio dinamico.
- Il nuovo design dei condotti migliora l'effetto di raffreddamento per un funzionamento prolungato.
- La rigidità statica e la rigidità dinamica del piccolo palloncino portante aumentano la capacità di carico della tavola di vibrazione e migliorano le prestazioni a bassa frequenza.
Product Highlights
L'agitatore vibrante elettrodinamico ASLI 50000N è conforme alla norma IEC60068 con carico di 750 kg, 1-3500 Hz, accelerazione di 100 g e spostamento di 100 mm. Ideale per test di difesa, automobili ed elettronica. Presenta doppio circuito magnetico, bassa dispersione di flusso e prestazioni stabili dopo test continui di 3 mesi.
