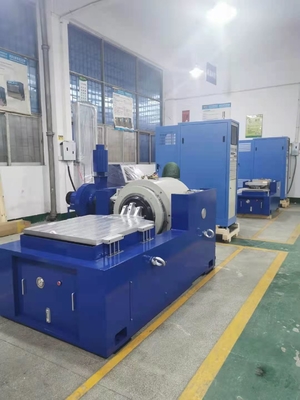

Bordo 3000kg del PWB. Macchina di prova di laboratorio dell'attrezzatura di prova della tavola vibrante di F 2.0m/S
Product Details
| forza sinusoidale: | 30000N | Velocità: | 2,0 m/sec |
|---|---|---|---|
| Spostamento: | 75 mm | Frequenza: | 3~3500HZ |
| caricamento: | 500kg | accelerazione: | 100G |
| armatura: | 450 mm | Marca: | ASLI |
| Dimensioni del tavolo: | 600x600 mm | ||
| Evidenziare |
Apparecchiature per la prova delle vibrazioni delle tavole PCB,Macchina per test di laboratorio da 3000 kg.F,2.0m/S apparecchiature da tavolo per vibrazioni |
||
Product Description
Il tavolo di vibrazione elettromagnetica è ampiamente utilizzato attraverso la difesa, l'aviazione, aerospaziale, comunicazioni, elettronica, automotive, and home appliance industries.E' progettato per rilevare i fallimenti in fase iniziale.La sua vasta gamma di applicazioni, la sua notevole accuratezza,and reliable performance make it an essential tool for quality assurance and product validation (Il software è un'ottima soluzione per la verifica della qualità e della qualità dei prodotti).
Il sistema supporta onde sinusoidali, FM, scansione, programmabile, moltiplicatore di frequenza, logaritmo, accelerazione massima, modulazione dell'ampiezza e modalità di controllo del tempo.È dotato di un controllo computerizzato a funzione completa, insieme a un semplice sistema di accelerazione e amplitudine fissa.. Ogni unità subisce un continuo test senza errori per tre mesi, assicurando prestazioni stabili e qualità affidabile.
| Forza senoidale (picco) | 30 kN |
|---|---|
| Forza d'urto (picco) | 60 kN |
| Intervallo di frequenza | 5 ∼ 2,600 Hz |
| Dislocazione (continua) | 100 mm |
| Velocità massima | 10,8 m/s |
| Accelerazione massima | 75 g |
| Diametro dell'armatura | 445 mm |
| Frequenza di risonanza di primo ordine | 2,400 Hz |
| Momento eccentrico ammissibile | > 500 N·m |
| Peso dell'armatura | 40 kg |
| Dimensione della vite HE/ST | M10 (metrica) |
| Frequenza di isolamento dalle vibrazioni assiali | 3 Hz |
| Max. payload | 500 kg |
| Flusso magnetico di perdita | ≤ 1 mT |
| Dimensioni (L×W×H, non confezionate) | 1,330 × 860 × 1,250 mm |
| Peso (non imballato) | 2500 kg |
| Installazione | Matera di gomma (requisito di bulloni di ancoraggio) |
| Uscita di amplificatore | 30 kVA |
|---|---|
| SNR | > 65 dB |
| Voltaggio di uscita nominale | 120 Vrms |
| Efficienza degli amplificatori | > 90% |
| Dimensioni (L×W×H, non confezionate) | 800 × 900 × 2,100 mm |
| Peso (non imballato) | 500 kg |
| Volume dell'aria | 0.46 m3/s |
|---|---|
| Potenza | 7.5 kW |
| Diametro del condotto d'aria | 200 mm |
| Pressione dell'aria | 8.8 kPa |
| Installazione | Can connect to ceiling (up to two 90° bends), max 20 ft run |
| Dimensioni | 600 × 600 mm |
|---|---|
| Spessore | 45 mm |
| Limite di frequenza | 2,000 Hz |
| Massa effettiva | 54 kg |
Nota: per una migliore uniformità viene utilizzato un cuscinetto ad olio ad alta pressione.
| Controllatore di vibrazione | Vibration controller with sine, random, shock, and self-calibration functions |
|---|---|
| Accelerometro | 100 mV/g, range: 50 g, working frequency: 1?? 10 kHz, weight: 11 g, with 10 ft low-noise cable |
| Camere ambientali | Sostenuto |
|---|---|
| Dispositivi mobili | Personalizzabile |
| Dischi isolanti | Personalizzabile |
| Fabbricazione | Personalizzabile |
| Intervallo di temperatura | 0°40 °C |
|---|---|
| Intervallo di umidità | 0,90% senza condensazione |
| Requisiti di potenza | 380 V / 3 ph / 50 Hz, 40 kVA |
| Pressione dell'aria compressa | 0.6 MPa |
| Modello | Forza sinusoidale nominale (N) | Forza nominale casuale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale (m/s) | Dislocamento nominale (p-p) mm | Max. carico (kg) | Spirale mobile (kg) | Dimensione della bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

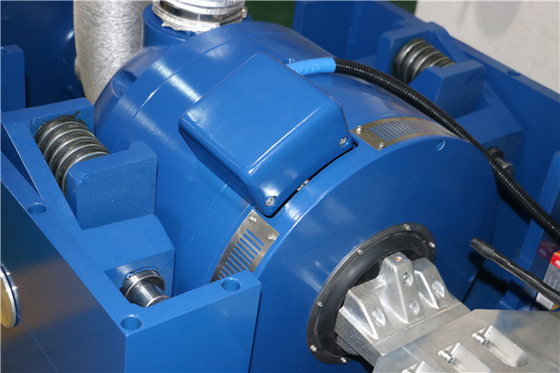

- Scheletro dinamico a cerchio ben progettato con frequenza di risonanza assiale di livello superiore.
- La progettazione di due circuiti magnetici garantisce una bassa perdita di flusso magnetico, una struttura compatta e un layout razionale.
- Cuscinetti a rulli a roccia con orientamento della rigidità del corpo composito rettilineo e orientato all'importazione per un'eccellente capacità di carico eccentrico.
- Fondamento di isolamento Trunnion dedicato all'isolamento dalle vibrazioni, con comodo impianto mobile.
- La tecnologia avanzata del sistema in movimento garantisce un'elevata affidabilità del cerchio dinamico.
- Il nuovo design dei condotti migliora l'effetto di raffreddamento.
- rigidità statica e rigidità dinamica del cuscinetto con effetto piccolo palloncino, aumentando la capacità di carico della tavola di vibrazione e migliorando le prestazioni a bassa frequenza.
Product Highlights
La tavola vibrante ASLI ES-30 offre una forza sinusoidale di 30 kN, velocità di 2,0 m/s, carico utile di 500 kg, 3-3500 Hz. Ideale per test su PCB, batterie per auto e dispositivi elettronici. Impianti personalizzati, camere disponibili. Prestazioni stabili e affidabili.
