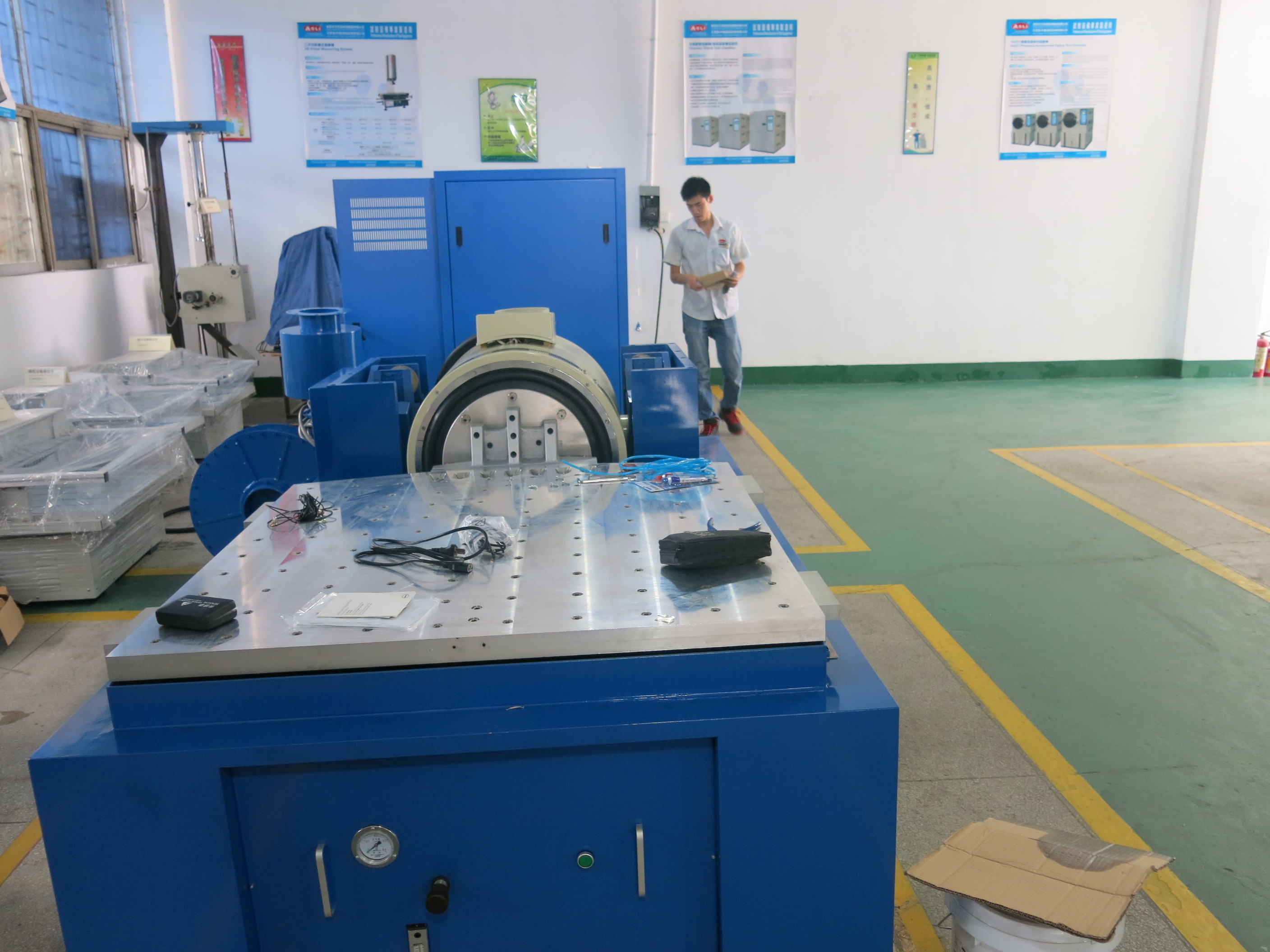

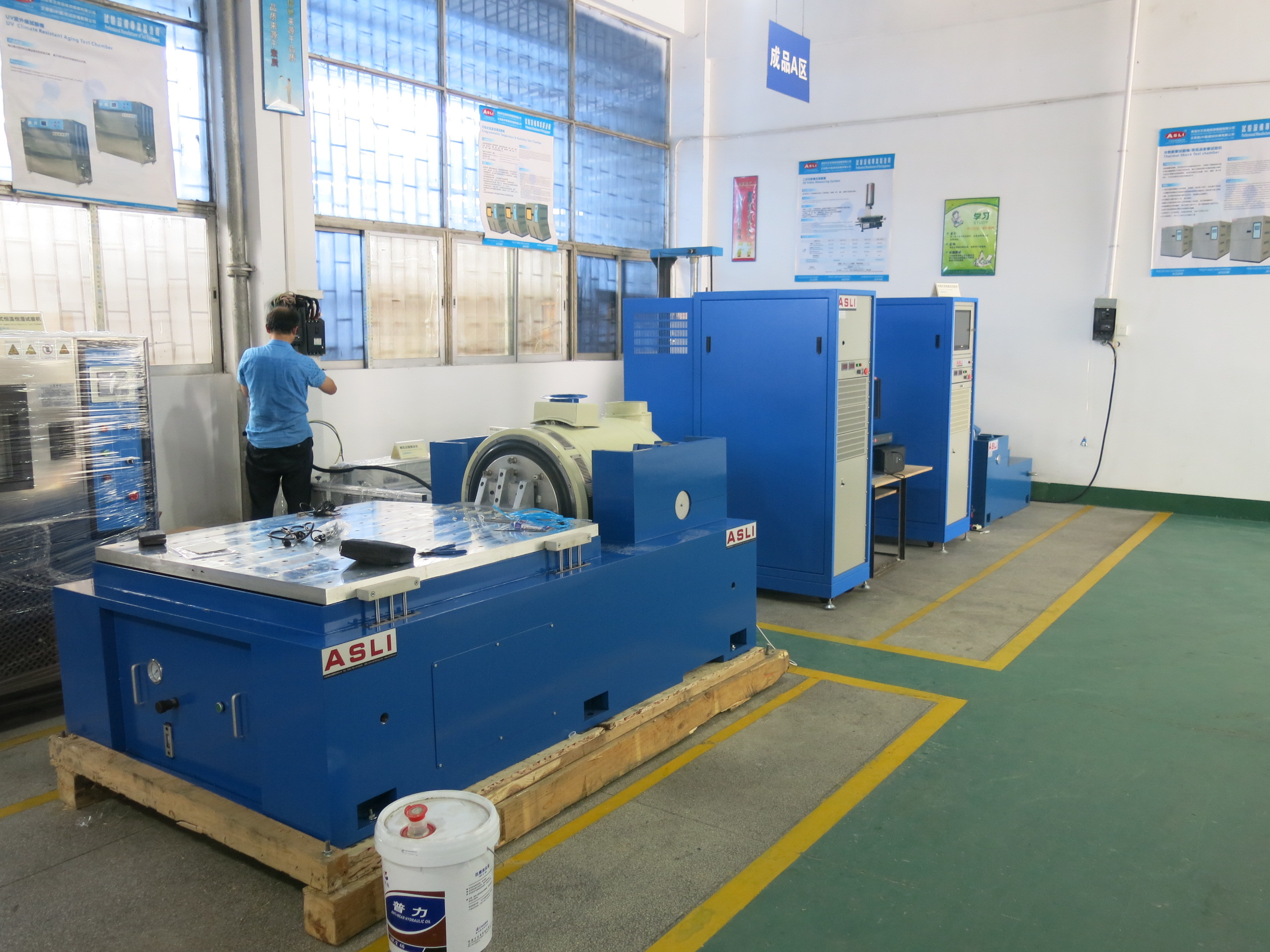

Banco di prova per vibrazioni EN50604 IEC62133 UN38.3 per batterie di automobili

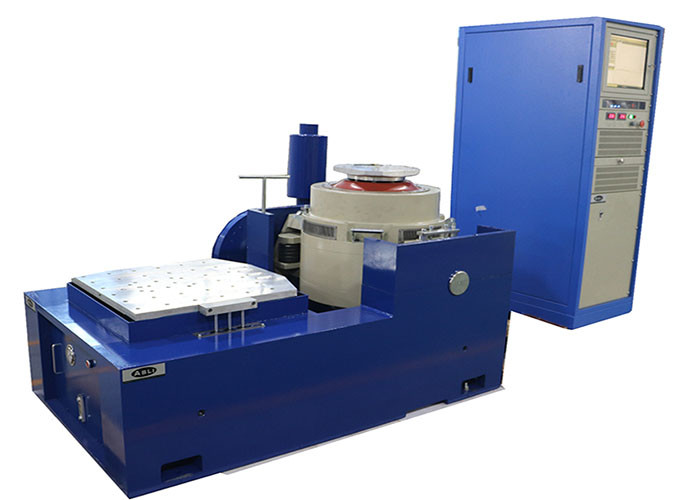

Composizione del sistema di prova

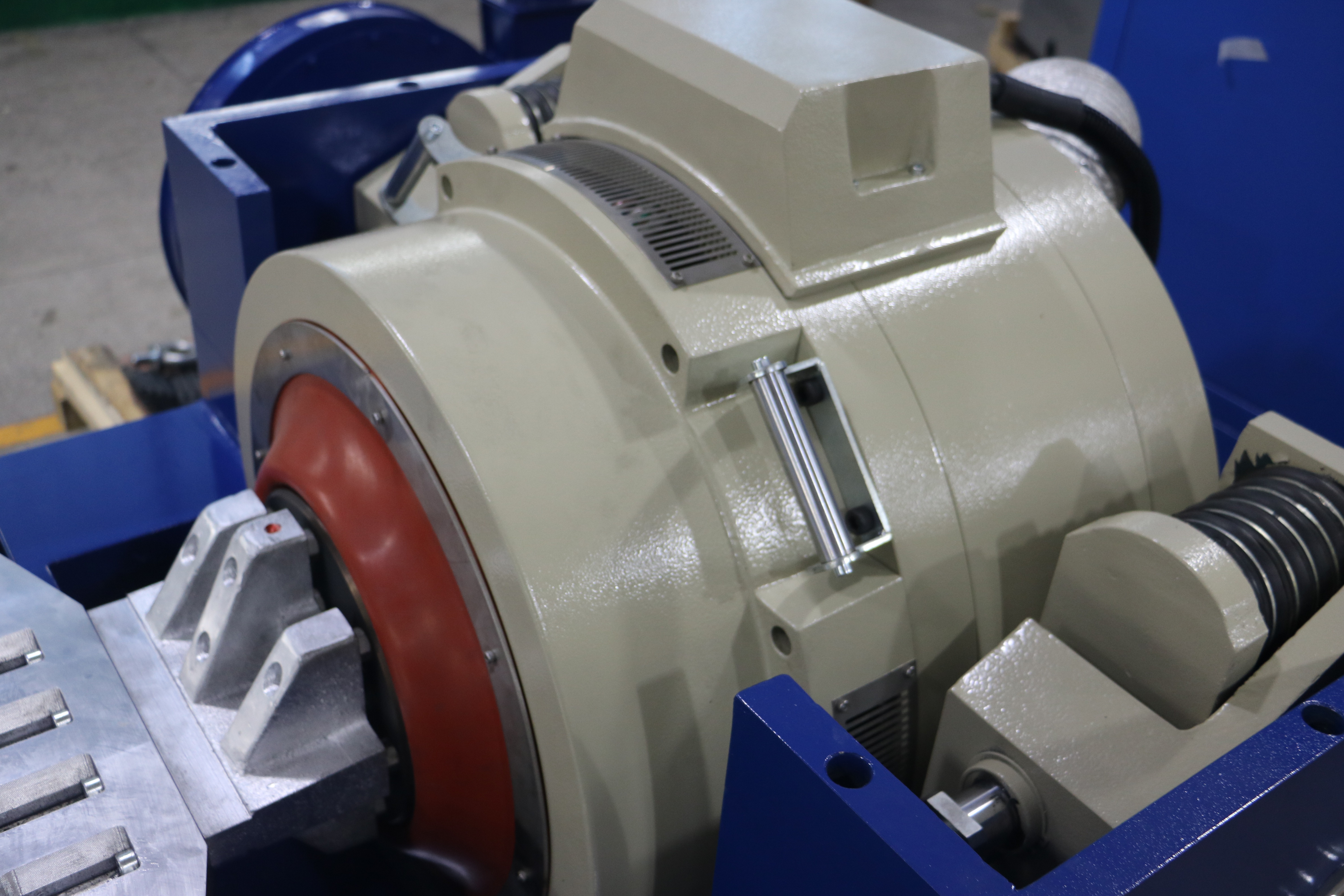

1. Generatore di vibrazioni orizzontali monopezzo

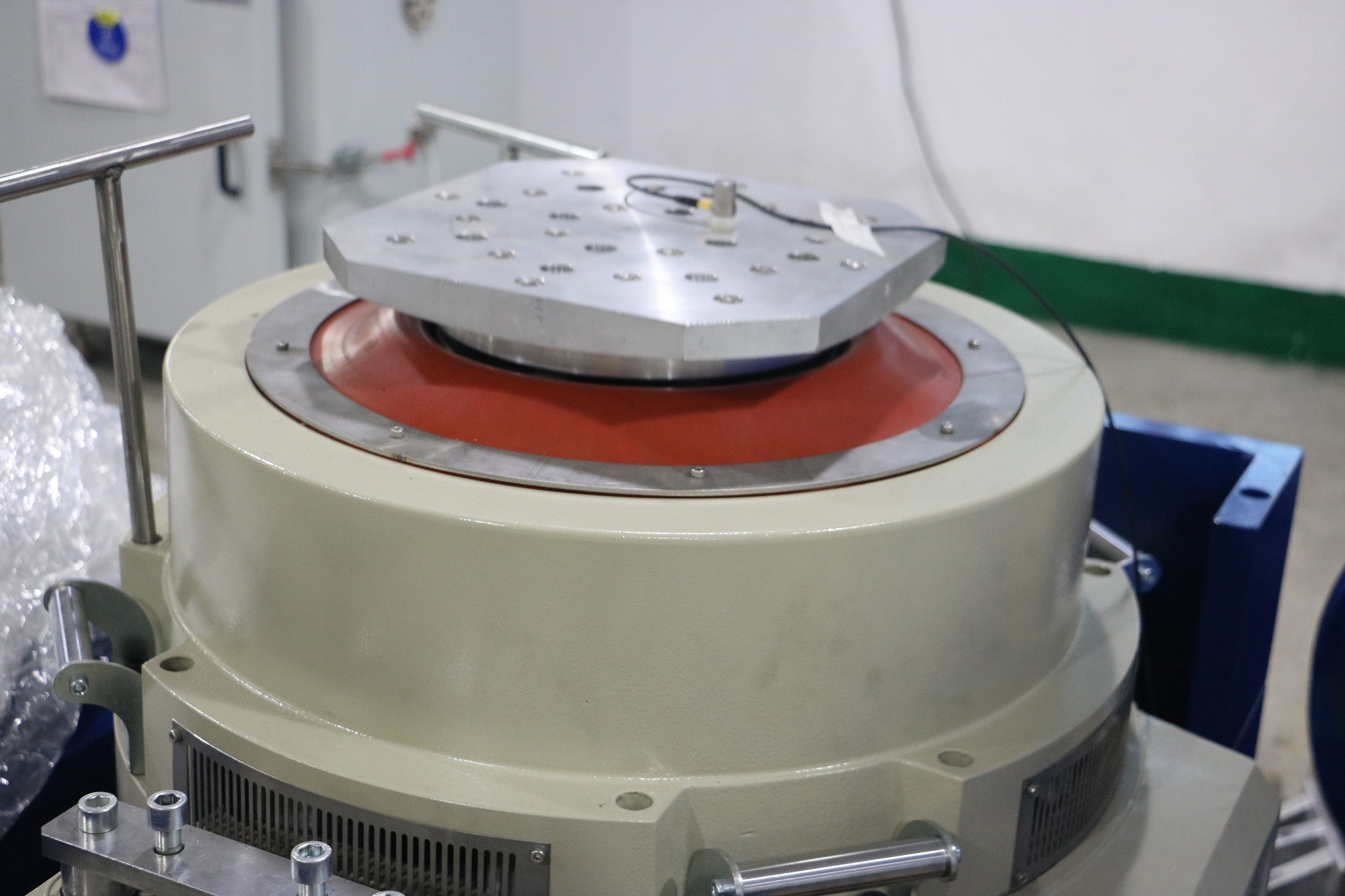

2. Tavolo di espansione verticale
3. Ventola di raffreddamento con silenziatore
4. Amplificatore di potenza a commutazione digitale
5. Strumento di misura multifunzione per il controllo delle vibrazioni.
Specifica
| Nome | Banco per prove di vibrazione della batteria per automobili EN50604 IEC62133 UN38.3 per test di laboratorio | ||||||||
| Modello | Forza sinusoidale nominale (N) | Forza casuale nominale (N) | Gamma di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale (m/s) | Cilindrata nominale (pp)mm | Massimo. Carico (Kg) | bobina mobile (Kg) | Dimensione della bobina mobile (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
