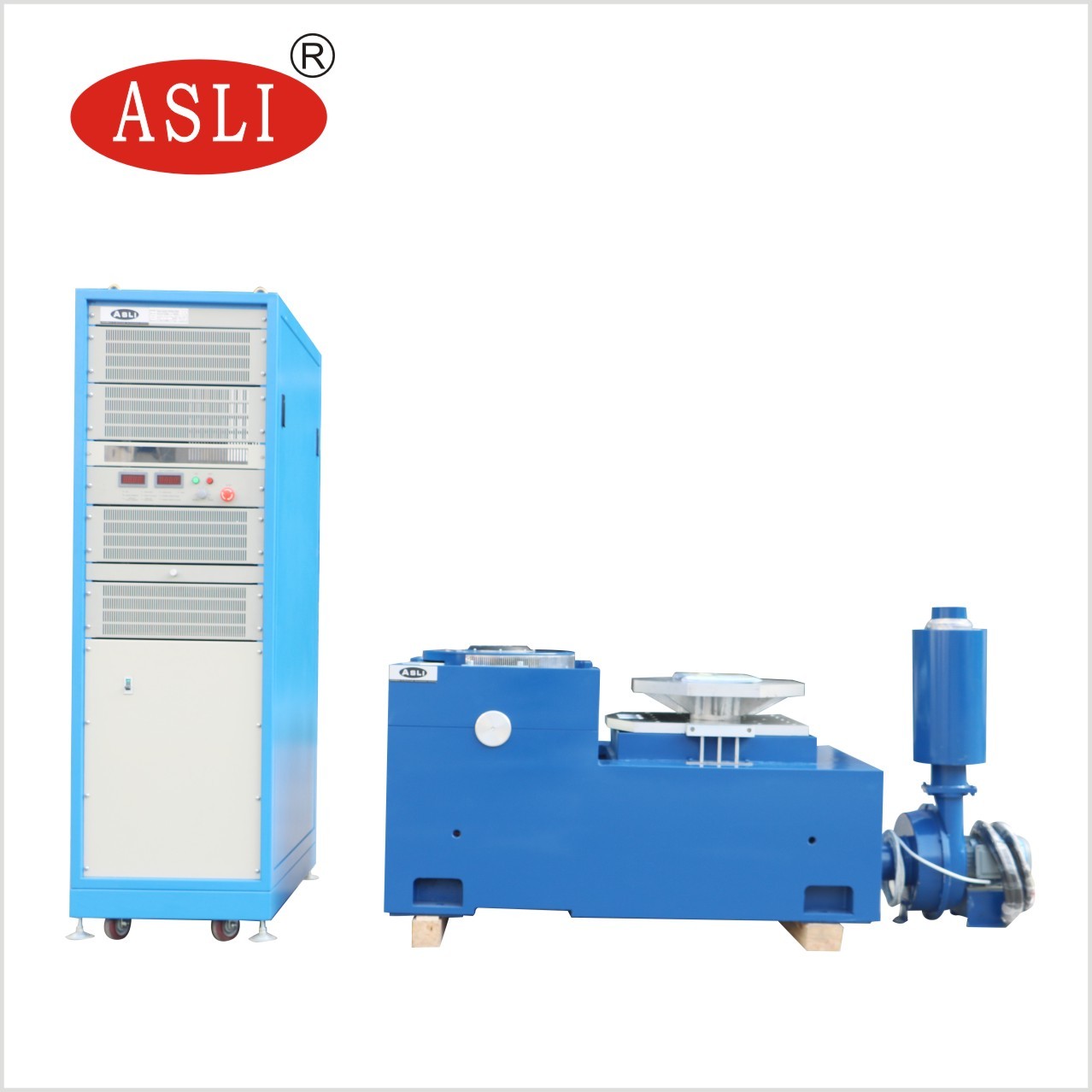

Sistema di vibrazione elettrodinamico per i pezzi di ricambio automatici
Per il sistema di prova di vibrazione, pronto prego per sotto ed inviare la vostra indagine, aiuteremo il torecommond voi modello adatto
Descrizione dell'esemplare
Prova Massachussets dell'esemplare
Dimensioni dell'esemplare
Profilo della prova se disponibile
Accelerazione massima della prova
Prova di direzione di X, di Y, di Z o soltanto prova di direzione di Z
Specifica del modello nell'esposizione
| Specificazione di sistema | |||
| Modello di sistema: | Es 3 | ||
| Gamma di frequenza: | 3~3500 | ||
| Forza stimata | Seno N | 3000 | |
| N casuale | 3000 | ||
| Scossa N | 6000 | ||
| CRNA massimo. | seno (m/s2) | 1000 | |
| Casuale (m/s2 rms) | 1000 | ||
| Scossa (m/s2) | 2000 | ||
| Vel massimo. | seno (m/s2) | 1,6 | |
| Scossa (m/s2) | 1,6 | ||
| DISP massimo. | Viaggio massimo millimetro (pp) |
25 | |
| Bobina mobile | 3.5kgs | ||
| Dimensione della bobina mobile | Diametro 230mm | ||
| Max Load: | 100kgs | ||
Altre selezioni dell'agitatore di vibrazione del availabel
| Modello |
Seno stimato Forza (n) |
Casuale stimato Forza (n) |
Frequenza Gamma (hertz) |
Accelerazione stimata (m/s2) | Velocità stimata (m/s) |
Spostamento stimato (pp) millimetro |
Max. Loading (chilogrammi) | bobina mobile (chilogrammi) |
Dimensioni di Bobina mobile (millimetri) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1,2 | 25 | 70 | 2,5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1,6 | 25 | 70 | 2,5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1,6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1,8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1,8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1,8 | 51 | 4500 | 300 | Φ870 |
Esempio di vibrazione per prova casuale
Caratteristiche:
1. Scheletro dinamico ben progettato del cerchio, con una frequenza assiale di risonanza dell'più alta fase.
2. circuito Due-magnetico, minimo di perdita dei flussi magnetici, struttura e razionale compatti.
3. Cuscinetti a rulli di Rod dell'attuatore diritti e ad orientamento composito orientato a importazione di rigidezza del corpo, capacità di carico eccentrica.
4. Fondamento dedicato ad uso dell'ormone, l'installazione di isolamento dell'orecchione di convenienza mobile.
5. La tecnologia avanzata si muove intorno al sistema per assicurare che il cerchio dinamico di alta affidabilità.
6. Nuova progettazione della condotta e migliorare l'effetto di raffreddamento.
7. La rigidezza statica, rigidezza dinamica di piccolo pallone sopportante, sollevante la capacità della tavola vibrante, migliora la prestazione a bassa frequenza.
Pics per riferimento:
Immagine d'imballaggio:
