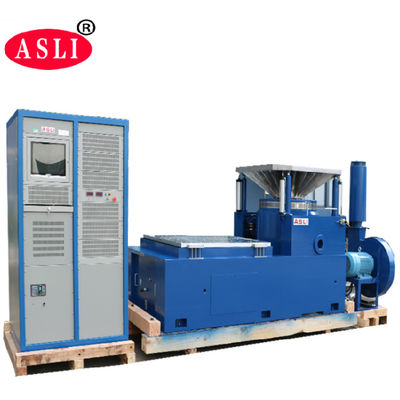

La macchina di prova ad alta frequenza di vibrazione/sistema verticale di Skaker fa domanda per la norma della prova di IEC ISTA mil STD
Applicazione
La macchina di prova ad alta frequenza di vibrazione/sistema verticale di Skaker fa domanda per la norma della prova di IEC ISTA mil STD ha adottato “struttura doppio magnetica del circuito”, “cerchi di scheletro auto-generati di azione”, “supporto disperso nell'aria” e “i cuscinetti a rulli e l'orientamento lineare”, “la tecnologia moderna avanzata di isolamento dell'orecchione” e la tecnologia speciale, possono essere completati prova in vibrazione sinusoidale giroscopica di X, di Y, di Z e prove di vibrazione casuali a banda larga, per essere completato (dalla prova classica di spettro di impulso di mezzo seno) e di risposta di scossa. ampiamente usato nella difesa nazionale, in armi, nell'aviazione, nello spazio aereo, nelle comunicazioni, nell'elettronica, in apparecchi elettrici, nelle comunicazioni, in elettrodomestici ed in altri campi.
Parametri tecnici:
| Specificazione di sistema | |||
| Modello di sistema: | Es 60 | ||
| Gamma di frequenza: | 3~3500 | ||
| Forza stimata | Seno N | 60000 | |
| N casuale | 60000 | ||
| Scossa N | 120000 | ||
| CRNA massimo. | seno (m/s2) | 1000 | |
| Casuale (m/s2 rms) | 1000 | ||
| Scossa (m/s2) | 2000 | ||
| Vel massimo. | seno (m/s2) | 1,8 | |
| Scossa (m/s2) | 1,8 | ||
| DISP massimo. | Viaggio massimo millimetro (pp) |
51 | |
| Bobina mobile | 60kgs | ||
| Dimensione della bobina mobile | Diametro 40mm | ||

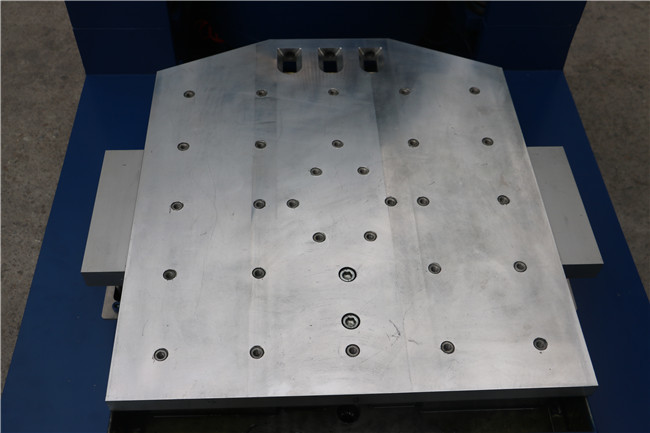

| La dimensione verticale della tavola ha personalizzato | selezioni secondo la prova | ||
| Dimensione sizecustomized tavola orizzontale | setect secondo la prova | ||
| Max Load: | 800kgs | ||
| Nome | Tavola vibrante/tester d'imballaggio della tavola vibrante per i ricambi auto | ||||||||
| Modello | Forza stimata di seno (n) | Forza casuale stimata (n) | Gamma di frequenza (hertz) | Accelerazione stimata (m/s2) | Velocità stimata (m/s) | Spostamento stimato (pp) millimetro | Max. Loading (chilogrammi) | bobina mobile (chilogrammi) | Dimensione della bobina mobile (millimetri) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
