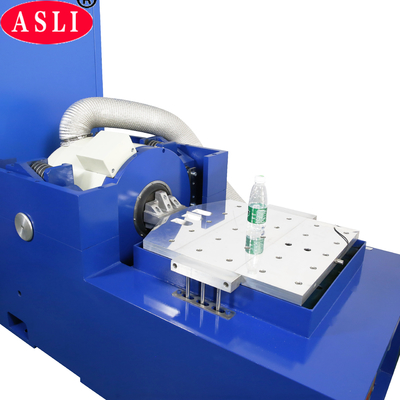

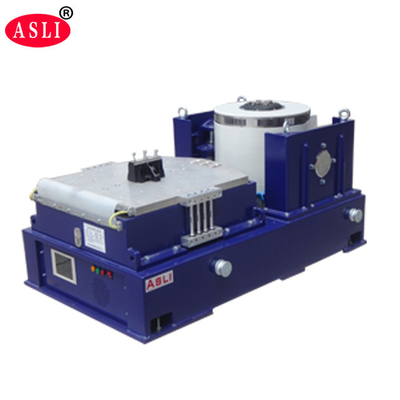

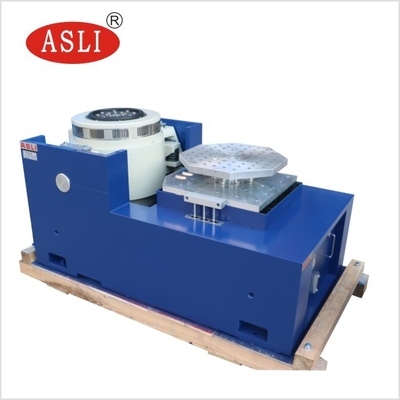

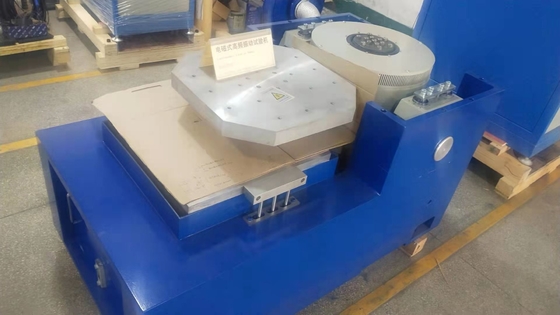

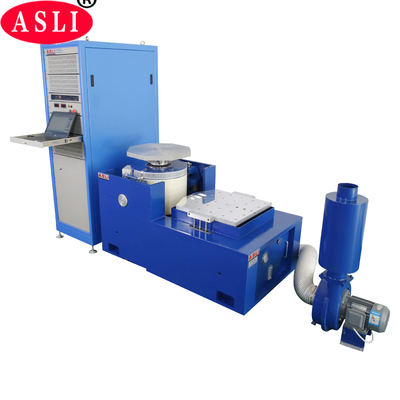

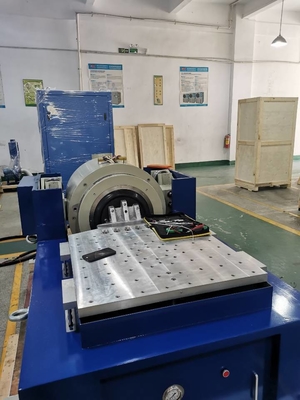

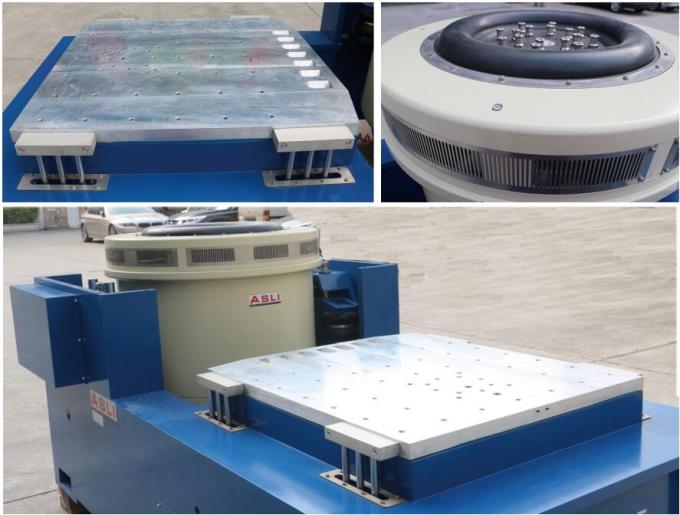

Macchina di prova verticale di vibrazione di IEC 60335-2-24 IEC 60335-2-40 3500Hz 6000N per il laboratorio
Parametri tecnici della macchina per test di vibrazione:
| Modello |
Seno nominale Forza(N) |
Valutato casuale Forza(N) |
Frequenza Gamma (Hz) |
Accelerazione nominale (m/s2) | Velocità nominale (m/s) |
Valutato disposizionamento (pp)mm |
Massimo. Carico (Kg) | bobina mobile (Kg) |
Dimensione di Bobina mobile (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |

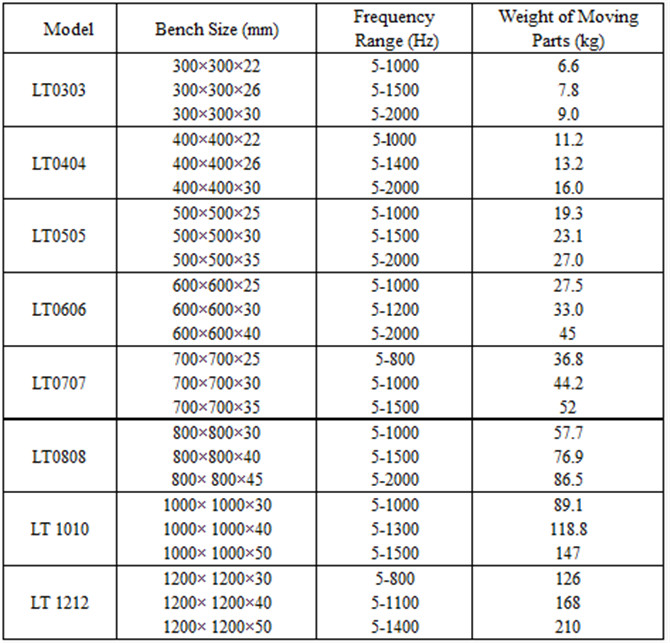

Parametri tecnici dell'orizzontaleEspansore:

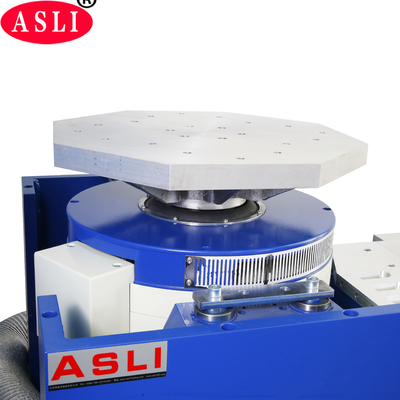

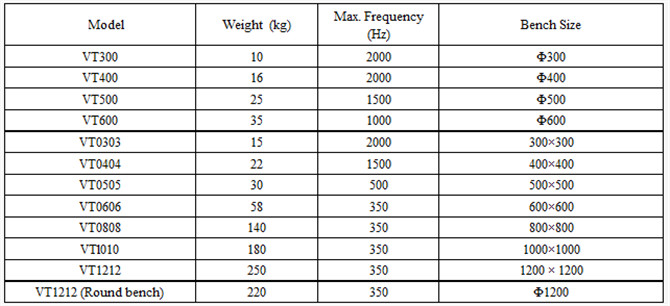

Parametri tecnici del verticaleEspansore:

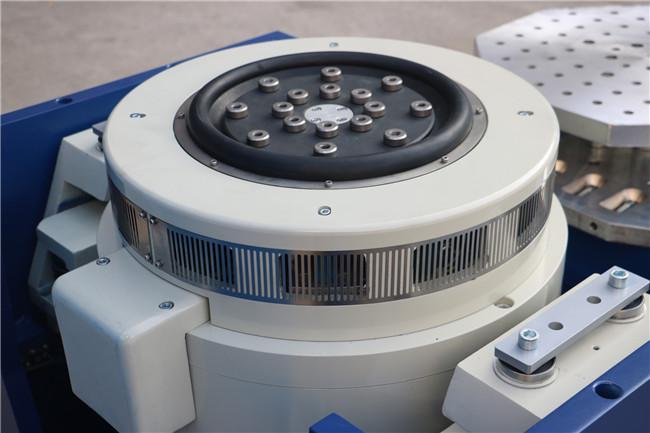

Applicazione dell'agitatore a vibrazione elettrodinamica:
Siamo produttori di prodotti della serie di macchine per test di vibrazioni ad alta frequenza, abbiamo adottato la 'struttura del circuito a doppio magnete', 'cerchi d'azione scheletrati autogenerati', 'supporto aereo' e 'cuscinetti a rulli e guida lineare', 'isolamento del perno' tecnologia moderna avanzata e tecnologia speciale, può essere completato in test di vibrazione sinusoidale a tre assi X, Y, Z e test di vibrazione casuale a banda larga, da completare con l'impulso classico (mezzo seno, trapezoidale, onda a dente di sega) e test dello spettro di risposta allo shock. Questi prodotti sono ampiamente utilizzati nella difesa nazionale, nelle armi, nell'aviazione, nell'aerospaziale, nelle comunicazioni, nell'elettronica, negli elettrodomestici, nelle comunicazioni, negli elettrodomestici e in altri campi.
Caratteristiche del test dell'agitatore a vibrazione elettrodinamica:
1. Scheletro circolare dinamico ben progettato, con una frequenza di risonanza assiale di stadio più elevato.
2. Circuito bimagnetico, dispersione di flusso magnetico bassa, struttura compatta e razionale.
3. Cuscinetti a rulli dell'asta oscillante diritti e orientamento della rigidità del corpo composito orientato all'importazione, capacità di carico eccentrica.
4. Fondazione di isolamento Trunnion dedicata all'uso di ormoni, l'installazione di comodità mobile.
5. La tecnologia avanzata si muove all'interno del sistema per garantire un circolo dinamico di elevata affidabilità.
6. Nuovo design del condotto e miglioramento dell'effetto di raffreddamento.
7. Rigidità statica, rigidità dinamica del piccolo palloncino del cuscinetto, aumento della capacità della tavola vibrante, miglioramento delle prestazioni a bassa frequenza.
