Prova di vibrazione sinusoidale simulata pacchetto ad alta frequenza della macchina di vibrazione di trasporto
Macchina di vibrazione di trasporto simulata pacchetto ad alta frequenza
Requisiti della prova:
1. IEC62133
2. UL1642
3. UN38.3
4. GB31241
La macchina di vibrazione del trasporto simulata pacchetto ad alta frequenza completamente secondo le prove riferite batteria, la simulazione di progettazione standard, nel determinato stato della prova di vibrazione della batteria, la batteria o il pacchetto della batteria è riparata sulla tavola vibrante, secondo la frequenza prescritta, accelerazione ed il modo di spostamento lungo la vibrazione del campione della batteria della batteria misurata la direzione reciprocamente perpendicolare tre non dovrebbe colare, non si scoraggia, non rotto, nessun incendio ed esplosione.
Parametri tecnici:
| Modello |
Seno stimato Forza (n) |
Casuale stimato Forza (n) |
Frequenza Gamma (hertz) |
Accelerazione stimata (m/s2) | Velocità stimata (m/s) |
Spostamento stimato (pp) millimetro |
Max. Loading (chilogrammi) | bobina mobile (chilogrammi) |
Dimensioni di Bobina mobile (millimetri) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
Composizione della macchina della prova di vibrazione:
Il banco di prova di vibrazione, potere amplifica, ventola di raffreddamento, la tavola di slittamento, estensore verticale
Caratteristiche orizzontali del supporto:
All'interno di piccolo banco di carico per realizzare più alta accelerazione e frequenza di lavoro, per migliorare la capacità di carico e la prestazione di intero banco della macchina.
Il banco orizzontale ed il banco di vibrazione sono tipo integrale, con la struttura perfetta, convenienza da installare e regolare.
Pista di pressione statica, forma di v, con capacità di pendio-resistente e di polarizzazione-caricamento resistenti.
Pompa di olio incorporata, buona struttura e funzionamento facile.
Caratteristiche verticali del Esteso-banco:
Il esteso-banco verticale del VT ed i morsetti specificati, la precisione calcolata, progettazione elaborata, per assicurare il cliente hanno acquistato la migliore prestazione secondo perfetto
Caratteristiche:
1. Scheletro dinamico ben progettato del cerchio, con una frequenza assiale di risonanza dell'più alta fase.
2. circuito Due-magnetico, minimo di perdita dei flussi magnetici, struttura e razionale compatti.
3. Cuscinetti a rulli di Rod dell'attuatore diritti e ad orientamento composito orientato a importazione di rigidezza del corpo, capacità di carico eccentrica.
4. Fondamento dedicato ad uso dell'ormone, l'installazione di isolamento dell'orecchione di convenienza mobile.
5. La tecnologia avanzata si muove intorno al sistema per assicurare che il cerchio dinamico di alta affidabilità.
6. Nuova progettazione della condotta e migliorare l'effetto di raffreddamento.
7. La rigidezza statica, rigidezza dinamica di piccolo pallone sopportante, sollevante la portata della tavola vibrante, migliora la prestazione a bassa frequenza.

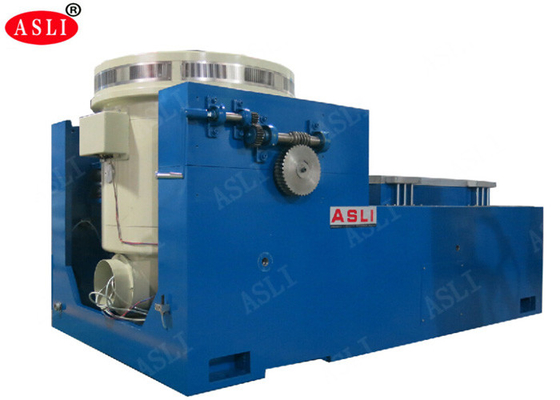

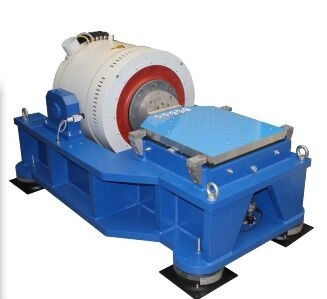

Immagini per riferimento:
