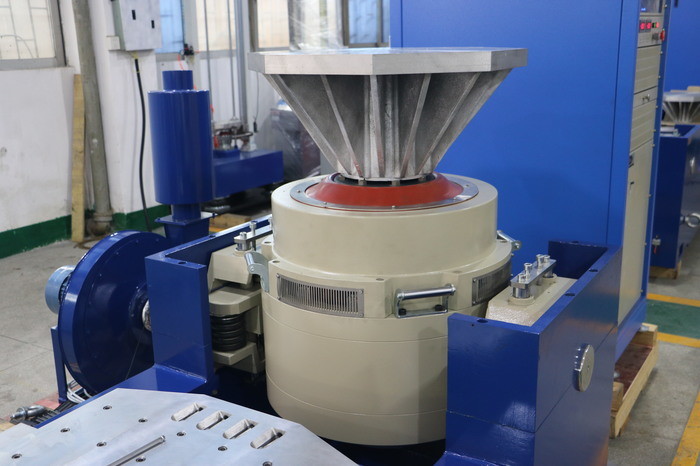

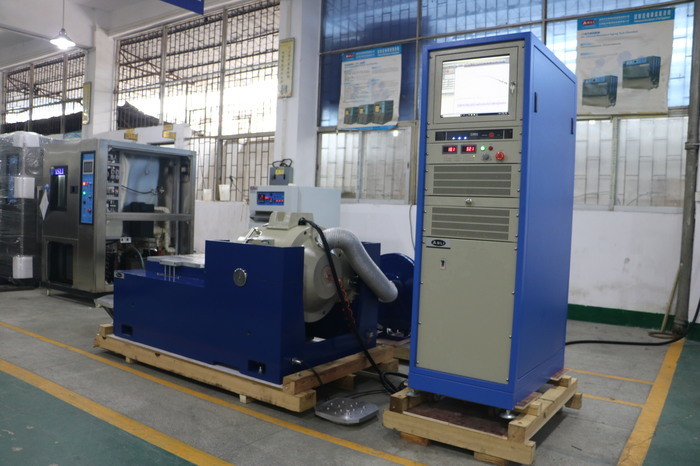

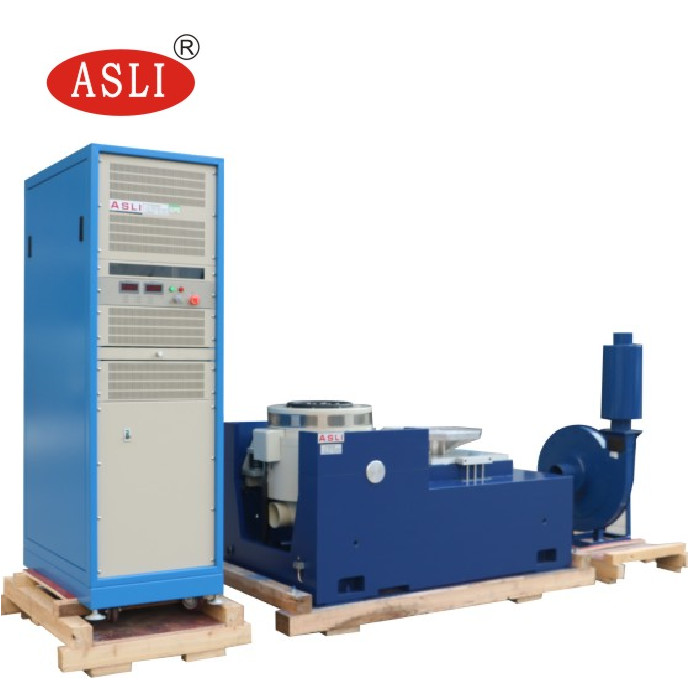

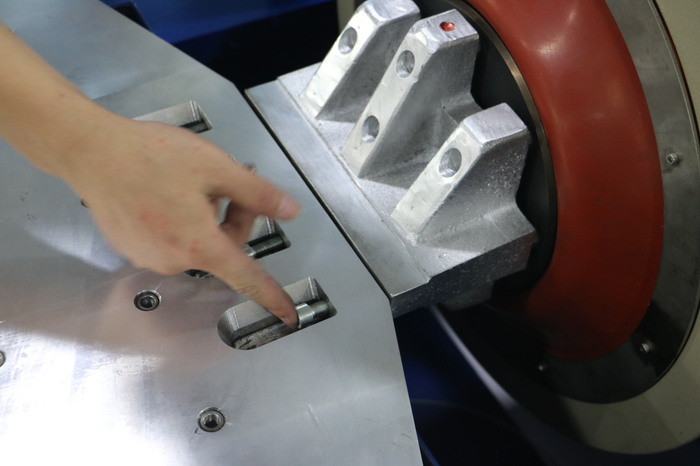

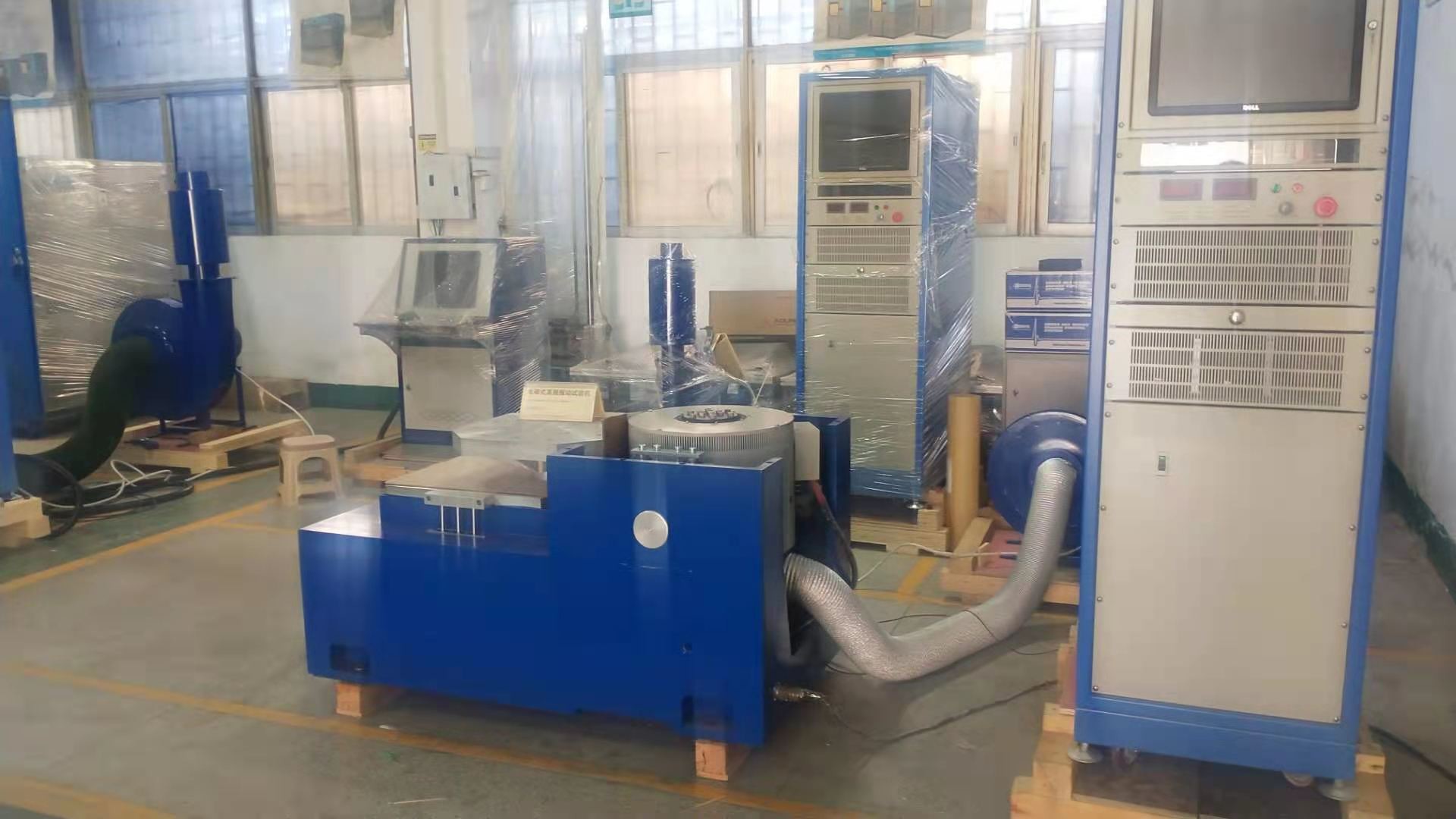

XYZ banco di prova di vibrazione elettrodinamica ad alta frequenza su tre assi
Shaker fornisce una piattaforma di prova per la simulazione di imballaggio e trasporto, shock meccanico, profilo di missione e qualsiasi altra simulazione di condizioni reali.Utilizzando il più avanzato controller, il sistema a circuito chiuso può riprodurre con precisione le condizioni di vibrazione del mondo reale sui prodotti delle industrie come elettronica, automobilistica, aerospaziale, aeronautica, ecc.
Parametri tecnici del sistema di vibrazione
| Articolo | Descrizione | |
|
Forza (massimo) |
Sine | 600 kg.f picco |
| Casual | 600Kg.f r.m. | |
| Shock | 600 kg.f picco | |
| Intervallo di frequenza | 5 ~ 3500 Hz | |
| Max. spostamento | (da cima a cima) 51 mm | |
| Velocità massima | 10,8 m/s | |
| Max. Accelerazione | 100G (980 m/s2) senza carico | |
| Direzione delle vibrazioni | Verticale e orizzontale | |
| Dia dell'armaturametro | 200mm | |
| Massa effettiva dell'armatura | 6 kg | |
| Vattone da tavolo | 17 × M10 | |
| - Max, ti prego.carico utile | 30- Va bene.g | |
| Fuga magnetica | < 10 gauss | |
| Frequenza di isolamento dalle vibrazioni assiali | 2.5HZ | |
| Momento eccentrico ammissibile | > 300 N.m. | |
| Dimensione | 1200 mm*790 mm*840 mm (escluso l'espansione della testa) | |
| Peso | 1600 kg (esclusa la tavola a scivolo) | |
Caratteristiche:
1Scheletro circolare dinamico ben progettato, con una frequenza di risonanza assiale di livello superiore.
2- Circuito bi-magnetico, perdita di flusso magnetico bassa, struttura compatta e razionale.
3. cuscinetti a rulli rocker rod, orientamento della rigidità del corpo composito, capacità di carico eccentrica, rettilineo e orientato all'importazione.
4. Trunnion fondazione di isolamento dedicato all'uso di ormoni, l'installazione di comodità mobile.
5La tecnologia avanzata si muove attorno al sistema per garantire che il cerchio dinamico di alta affidabilità.

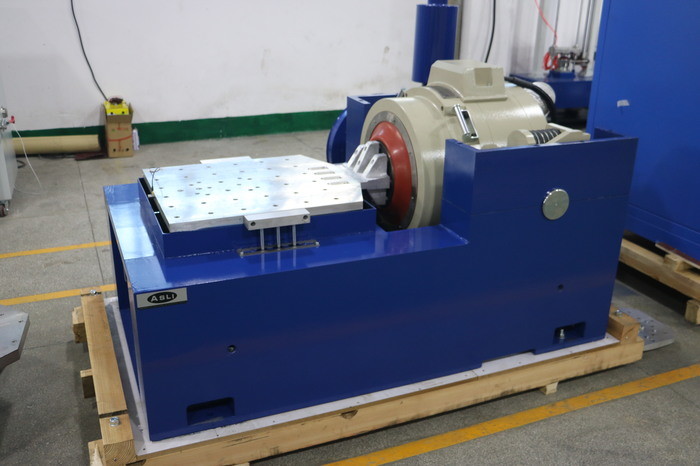

parametri tecnici dell'espansione orizzontale:
| Modello | Dimensione della panchina (mm) | Intervallo di frequenza (Hz) | Peso delle parti in movimento (kg) |
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5 000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
