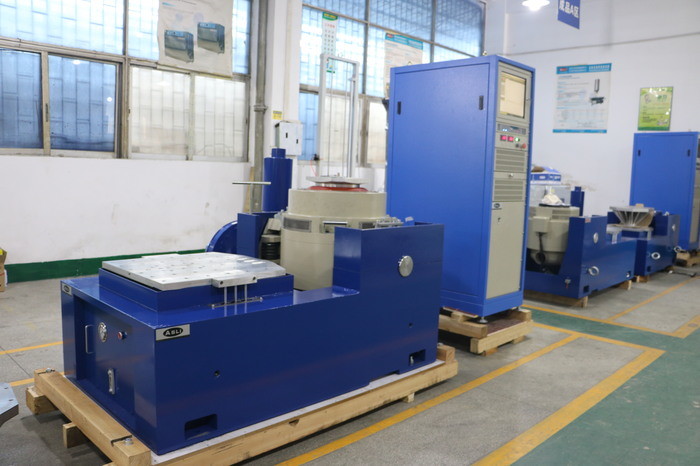

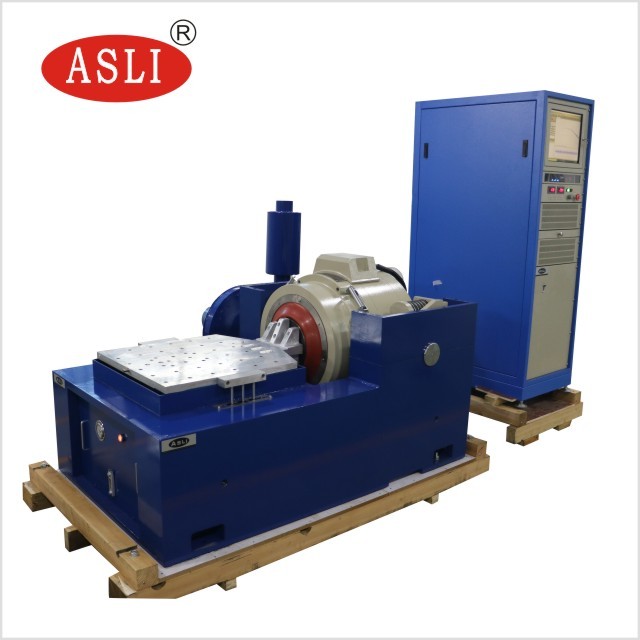

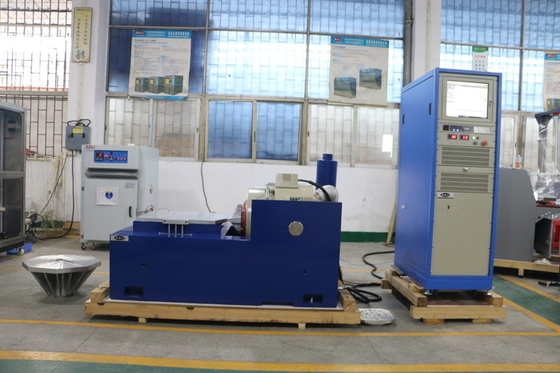

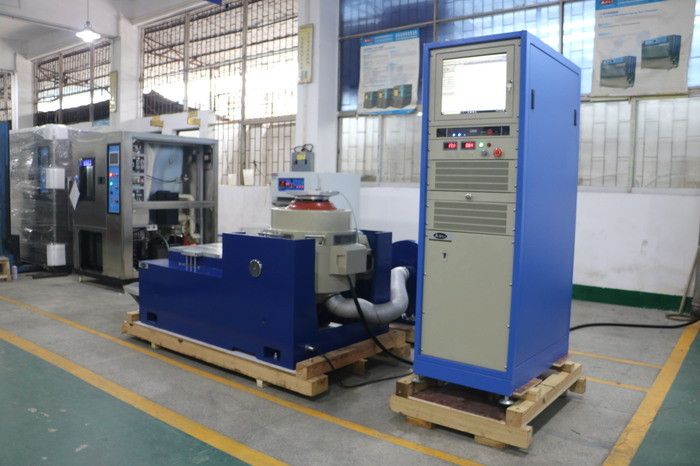

Macchina di prova di vibrazione casuale ad alta accelerazione sinusoidale con controller digitale
Il sistema di prova delle vibrazioni è composto da un sistema di controllo per la misurazione della scossa, della potenza e delle vibrazioni, in conformità con le norme nazionali e internazionali pertinenti, quali: MIL-STD, DIN, ISO, ASTM, IEC, ISTA,Gran Bretagna(GJB,JIB,BS, ecc.) per fornire supporto tecnico per l'istituzione di un controllo della qualità dei prodotti.
Parametri tecnici:
| Modello | Sine nominale | Classificato come casuale | Frequenza | Accelerazione nominale (m/s)2) | Velocità nominale ((m/s) | Dislocamento nominale | Mass. carico (kg) | bobina mobile ((Kg) | Dimensione di Spirale di movimento ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Macchina di prova delle vibrazioniCaratteristiche:
1. Impostazione: menu in cinese e inglese, funzionamento informatico, utilizzo di sistemi di controllo e monitoraggio specializzati, i dati dell'intero processo possono essere consegnati ed estratti.
2Funzioni di visualizzazione: curve di prova dinamiche, multi-Dan, sul numero di dati.
3. Registratore di curva: registrazione in tempo reale dei dati di prova, dati di prova automaticamente, i risultati di prova possono essere memorizzati, stampati.

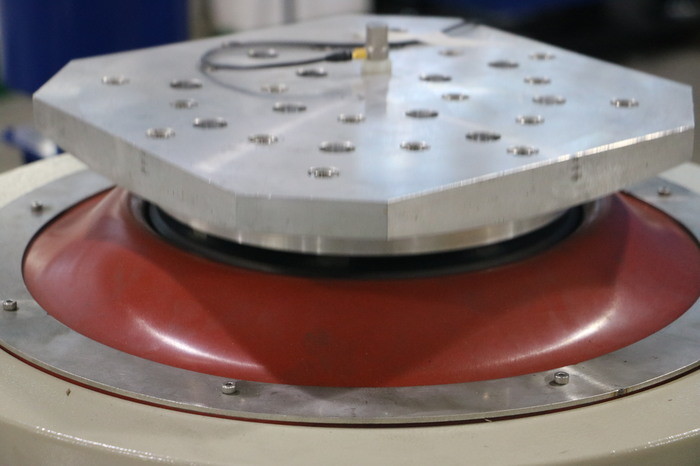

parametri tecnici dell'espansione orizzontale:
| Modello | Dimensione della panchina (mm) | Intervallo di frequenza (Hz) | Peso delle parti in movimento (kg) |
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 | 5-1000 5-1500 5-2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5 000 5-1400 5-2000 | 11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5-1000 5-1500 5-2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5-1000 5-1200 5-2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5-800 5-1000 5-1500 | 36.8 44.2 52 |

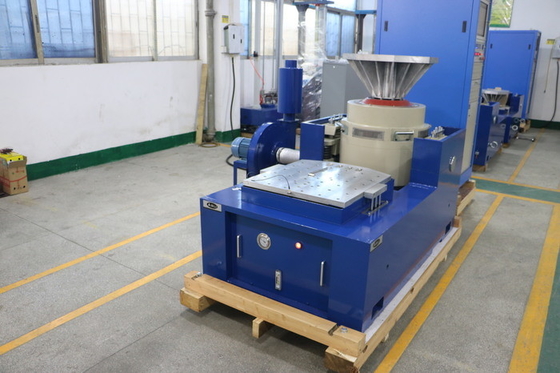

Electrodynamics Vibration Shaker può essere completato in X, Y, Z 3-asse test di vibrazione sinusoidale e test di vibrazione casuale a banda larga, da completare con il classico (metà - seno, trapezoidale,prova dello spettro di risposta al polso e allo shockQuesti prodotti sono ampiamente utilizzati nella difesa nazionale, armi, aviazione, aerospaziale, comunicazioni, elettronica, elettrodomestici, comunicazioni, elettrodomestici e altri campi.
Se avete bisogno di ulteriori informazioni su High Acceleration Sine Sweep Random Vibration Test Machine con Controller Digitale, non esitate a contattarci.
