Test di vibrazione ad alta frequenza ES-30.pdf
Testatore di vibrazioni elettromagnetiche verticali e orizzontali/agitatore per la prova dei pacchetti
Agitatore per vibrazioni elettromagneticheè una piattaforma di prova che soddisfa tutti i tipi di specifiche di prova,e può essere eseguito incluso IEC, MIL-STD, JIS, ASTM e altre specifiche.
Scalatore | |
Forza senoidale (picco) | 30 kN |
Forza d'urto (picco) | 60 kN |
Intervallo di frequenza | 5~2800Hz |
Dislocazione (continua) | 100 mm |
Velocità massima | 10,8 m/s |
Max. Accelerazione | 75 g |
Diametro dell'armatura | 445 mm |
Frequenza di risonanza di primo ordine | 2,400 Hz |
Momento eccentrico ammissibile | > 500 Nxm |
Peso dell'armatura | 40 kg |
Dimensione della vite HE/ST | M10 (metrica) |
Frequenza di isolamento dalle vibrazioni assiali | 3 Hz |
Cargo utile massimo. | 500 kg |
Flusso magnetico di perdita | ≤ 1 mT |
Dimensioni (L×W×H, non confezionate) | 1,330x860x1,250 mm |
Peso (non imballato) | 2500 kg |
Installazione | Matera di gomma (requisito di bulloni di ancoraggio) |
Amplificatore di energia | |
Uscita di amplificatore | 30 kVA |
SNR | > 65 dB |
Voltaggio di uscita nominale | 120 Vrms |
Dimensioni (L×W×H, non confezionate) | 800x900x2,100 mm |

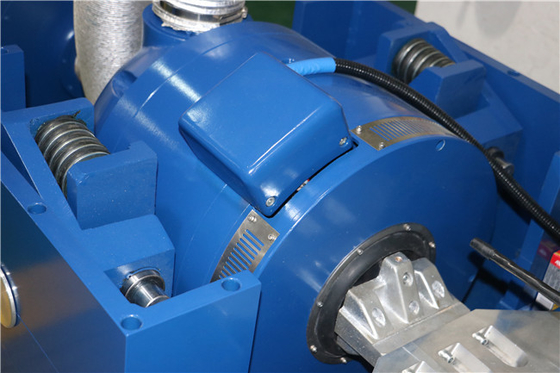

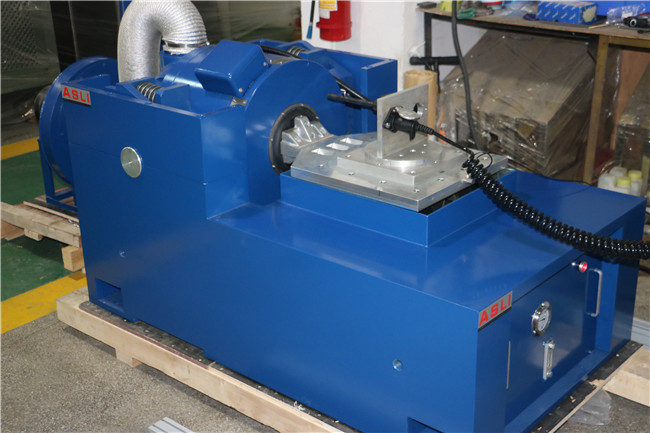

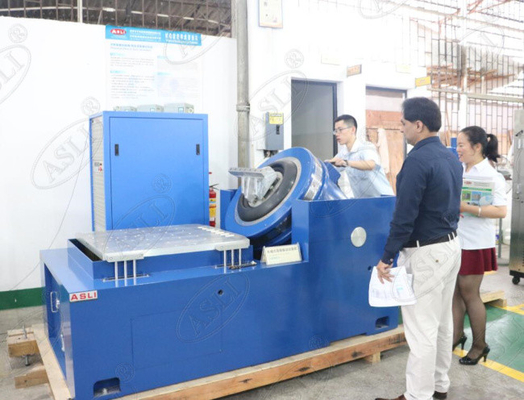

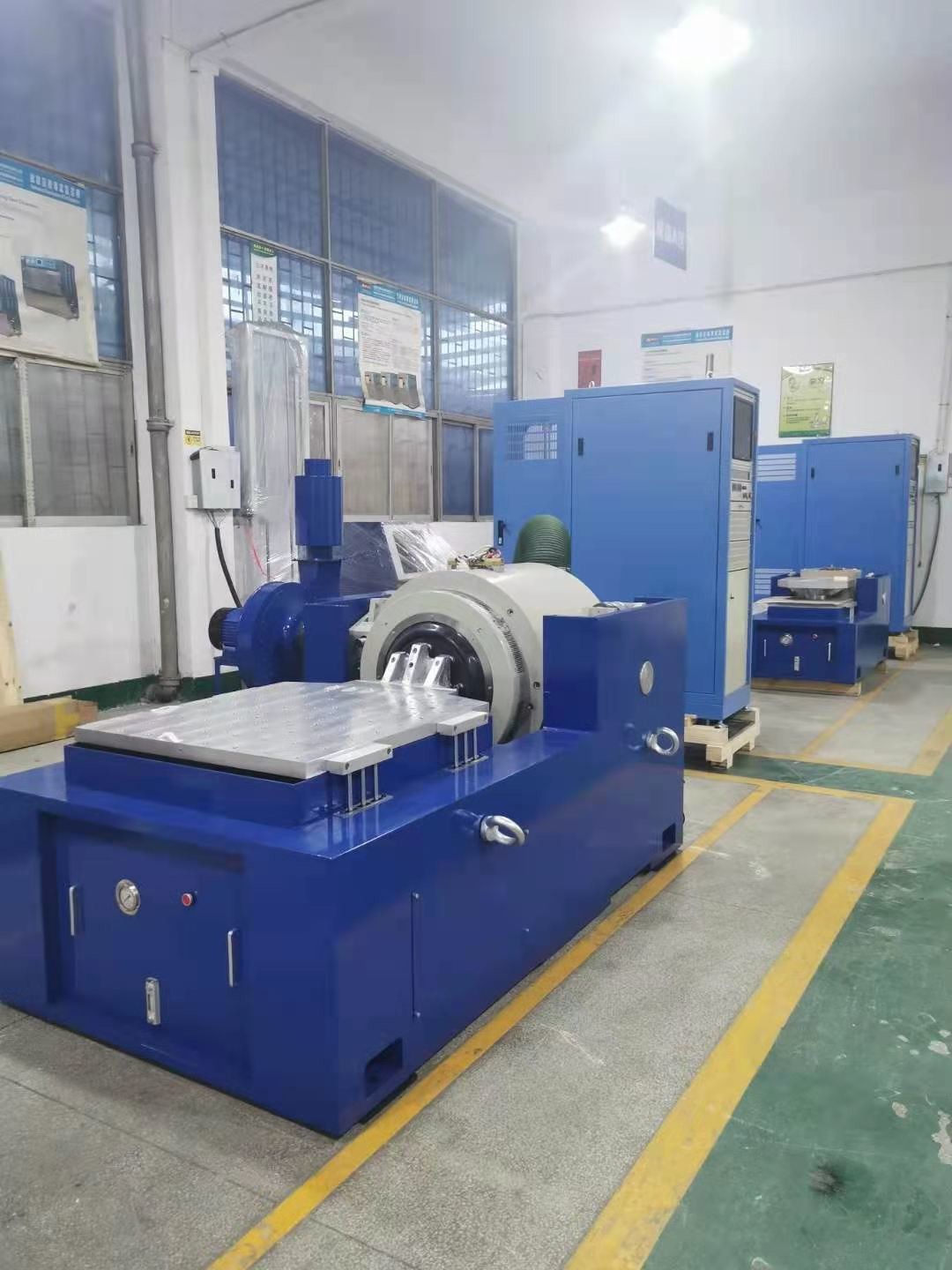

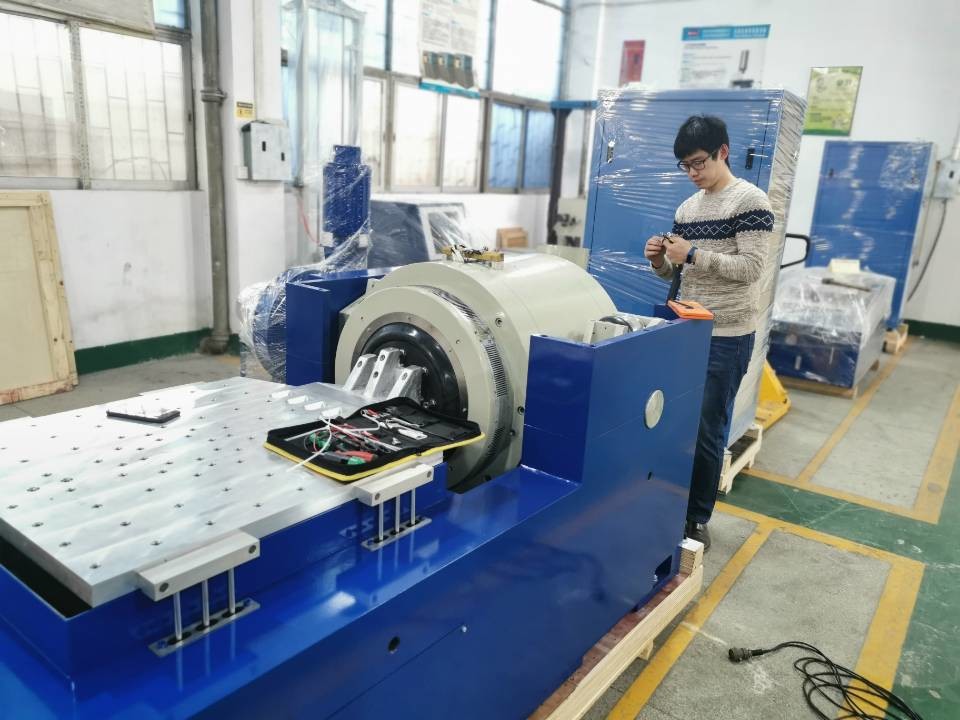

Immagini per riferimento:
Caratteristiche del prodotto
* Sistema di sospensione flessibile e guida in linea retta, elevata capacità portante, buone prestazioni di guida e elevata stabilità.
* La rigidità statica dell'airbag di carico centrale è grande, la rigidità dinamica è piccola, la capacità di carico è forte e le prestazioni dinamiche eccellenti.
* diagnosi rapida e protezione della catena, elevata sicurezza e affidabilità;
* Il dispositivo di isolamento e ammortizzatore dell'airbag rende il vibratore privo di fondamento speciale, riproduce perfettamente l'onda di vibrazione e riduce la trasmissione delle vibrazioni.
* fornire un utilizzo diverso delle piattaforme di espansione orizzontale e verticale;
* Può essere utilizzato con tutti i tipi di regolatori di vibrazione e il funzionamento è semplice.
