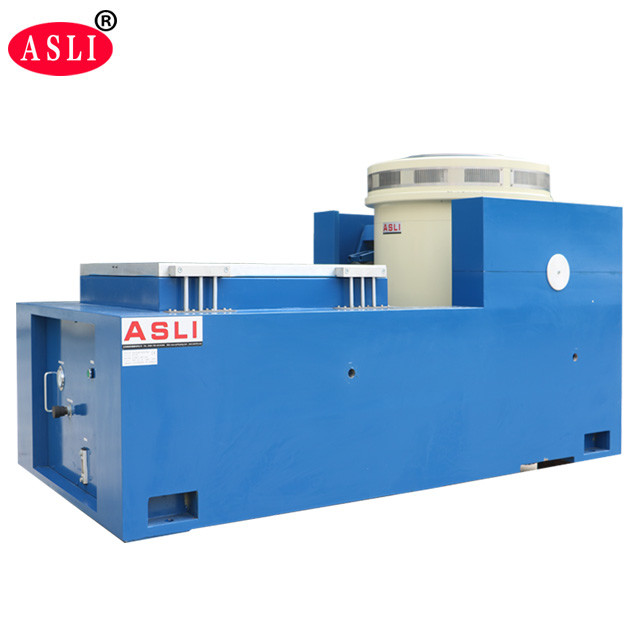

Apparecchiatura di collaudo casuale orizzontale di vibrazione 20kN per il laboratorio
Product Details
| forza sinusoidale: | 20000 N | Velocità: | 1,8 m/s |
|---|---|---|---|
| direzione delle vibrazioni: | Verticale e orizzontale | accelerazione: | 100G |
| Frequenza: | 3~3000 Hz | Energia: | 380 V trifase |
| Spostamento: | 51 mm | ||
| Evidenziare |
Attrezzature per la prova delle vibrazioni orizzontali da 20 kN,attrezzature per la prova delle vibrazioni casuali di laboratorio,attrezzature per la prova delle vibrazioni casuali con garanzia |
||
Product Description
Siamo un produttore di serie di prodotti per tester di vibrazione ad alta frequenza elettodinamica / tester di fatica a vibrazione ad alta frequenza. Le nostre attrezzature adottano tecnologie moderne avanzate tra cui "struttura a doppio circuito magnetico", "cerchi di azione dello scheletro auto-generati", "supporto aerotrasportato", "cuscinetti a rulli e guida lineare" e "isolamento del perno."
Questi sistemi possono completare test di vibrazione sinusoidale sugli assi X, Y, Z e test di vibrazione casuale a banda larga, nonché test di impulsi classici (semisinusoidale, trapezoidale, onda a dente di sega) e test dello spettro di risposta agli urti. Questi prodotti sono ampiamente utilizzati nei settori della difesa nazionale, delle armi, dell'aviazione, dell'aerospaziale, delle comunicazioni, dell'elettronica, degli elettrodomestici e degli elettrodomestici.
- Scheletro del cerchio dinamico ben progettato, con una frequenza di risonanza assiale più elevata.
- Design a doppio circuito magnetico con bassa dispersione di flusso magnetico, struttura compatta e razionale.
- Cuscinetti a rulli dell'asta di bilanciere con orientamento della rigidità del corpo composito dritto e orientato all'importazione, che fornisce un'eccellente capacità di carico eccentrico.
- Fondazione di isolamento del perno dedicata all'uso di ormoni, con comoda installazione mobile.
- Il sistema di movimento avanzato garantisce un'elevata affidabilità del cerchio dinamico.
- Il nuovo design del condotto migliora l'effetto di raffreddamento.
- Rigidità statica e rigidità dinamica del piccolo pallone del cuscinetto, aumentando la capacità del tavolo vibrante e migliorando le prestazioni a bassa frequenza.
| Modello | Forza sinusoidale nominale (N) | Forza casuale nominale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s²) | Velocità nominale (m/s) | Spostamento nominale (p-p) mm | Carico massimo (Kg) | Bobina mobile (Kg) | Dimensioni della bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1,2 | 25 | 70 | 2,5 | Ø150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1,6 | 25 | 70 | 2,5 | Ø150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1,6 | 40 | 70 | 8 | Ø230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | Ø870 |
- All'interno di una piccola panca di carico, vengono realizzate accelerazioni e frequenze di lavoro più elevate, migliorando la capacità di carico e le prestazioni dell'intera panca macchina.

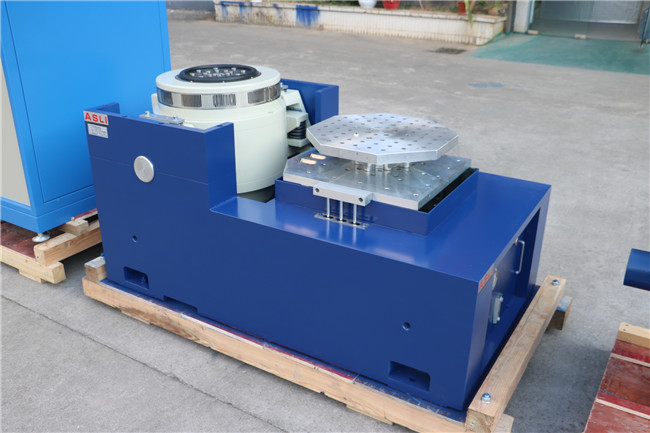

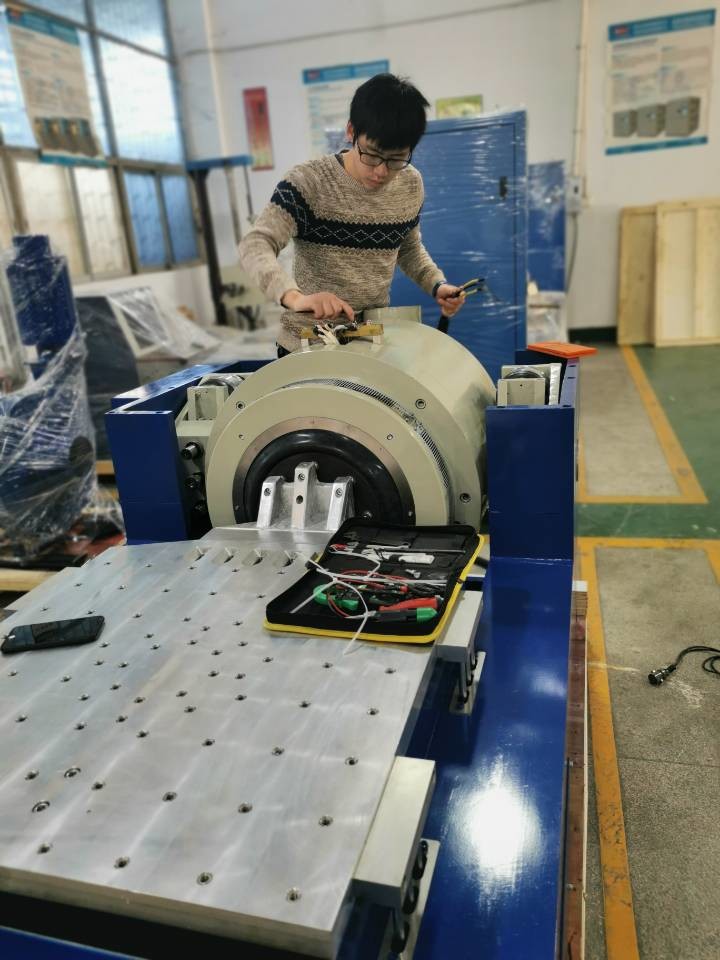

- La panca orizzontale e la panca vibrante sono un tipo integrale con struttura perfetta, offrendo comodità di installazione e regolazione.
- Binario a pressione statica, a V, con capacità di resistenza alla pendenza e al carico di sbilanciamento.
- Pompa dell'olio integrata, buona struttura e facile funzionamento.
| Modello | Dimensioni della panca (mm) | Intervallo di frequenza (Hz) | Peso delle parti mobili (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5–1000 5–1500 5–2000 |
57,7 76,9 86,5 |
| LT 1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5–1000 5–1300 5–1500 |
89,1 118,8 147 |
| LT 1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5–800 5–1100 5–1400 |
126 168 210 |
La panca estesa verticale VT e i morsetti specificati sono calcolati con precisione e progettati meticolosamente per garantire che il cliente ottenga le migliori prestazioni secondo una struttura perfetta, materiale di alta qualità e manodopera.
| Modello | Peso (kg) | Frequenza massima (Hz) | Dimensioni della panca |
|---|---|---|---|
| VT300 | 10 | 2000 | Ø300 |
| VT400 | 16 | 2000 | Ø400 |
| VT500 | 25 | 1500 | Ø500 |
| VT600 | 35 | 1000 | Ø600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Panca rotonda) | 220 | 350 | Ø1200 |
Se hai domande sul Tester di fatica per vibrazioni per macchine di prova meccaniche ad alta frequenza elettodinamica, non esitare a contattarci.
Product Highlights

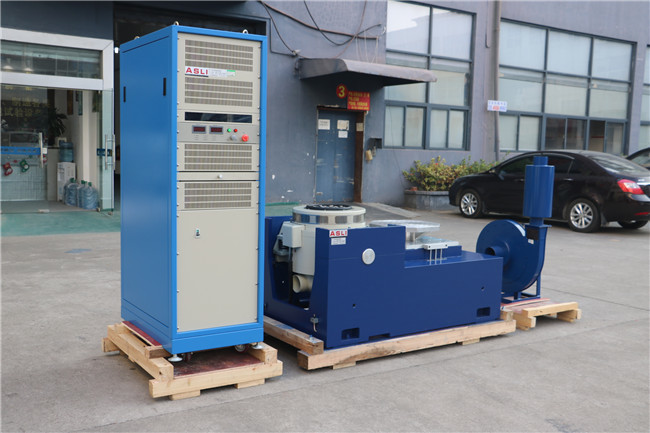

Tester di vibrazione elettrodinamico raffreddato ad aria da 20 kN con frequenza 3-3000 Hz, accelerazione 100 g e spostamento 51 mm. Dispone di circuito a doppio magnete, test verticale/orizzontale e tavolo scorrevole da 100x100 cm. Ideale per prove di fatica nel settore aerospaziale, della difesa e dell'elettronica.
