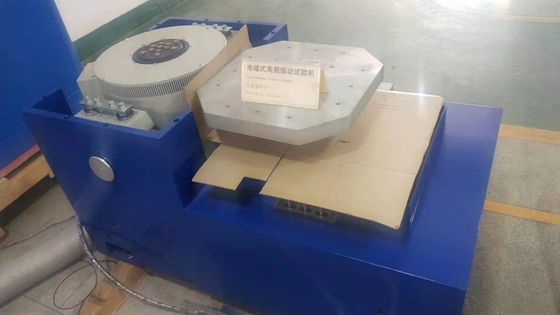

Simulazione del trasporto Tester di vibrazione di tipo elettrodinamica ad alta frequenza per scatola di cartone
Il sistema di prova delle vibrazioni è utilizzato principalmente per la prova dell'ambiente di vibrazione e di scossa dei prodotti, la prova di screening dello stress ambientale, la prova di affidabilità.
Tester di vibrazione elettromagnetica completamente conforme alla prova di progettazione standard relativa alla batteria, simulazione, alle determinate condizioni della prova di vibrazione della batteria,la batteria o il pacchetto di batterie è fissato sul tavolo delle vibrazioni, secondo la frequenza prescritta, l'accelerazione e la modalità di spostamento lungo il campione della batteria, le vibrazioni di tre direzioni reciprocamente perpendicolari misurate della batteria non devono causare perdite,Non perdere il coraggio., non rotto, nessun incendio ed esplosione.
Il campo di applicazione delle prove di vibrazione è estremamente ampio, da circuiti stampati, batterie, aerei, navi, razzi, missili, automobili e elettrodomestici e altri prodotti industriali.
Parametri tecnici:
Modello |
Sine nominale Forza (N) |
Classificato come casuale Forza (N) |
Frequenza Intervallo (Hz) |
Accelerazione nominale (m/s)2) | Velocità nominale ((m/s) |
Dislocamento nominale (p-p) mm |
Mass. carico (kg) | bobina mobile ((Kg) |
Dimensione di Spirale di movimento ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Norma di prova:
GB/T 31486-2015
UL 1642:2012 < Norma per le batterie al litio >
UL 2054: 2012 < Batterie per uso domestico e commerciale>
UN38.3 ((2012)
IEC 62133-2:2017 < Requisiti di sicurezza per celle secondarie sigillate portatili e per batterie da esse fabbricate, destinate ad essere utilizzate in applicazioni portatili - Parte 2: sistemi al litio >
IEC 62281: 2004
IEC 60086: 2007
