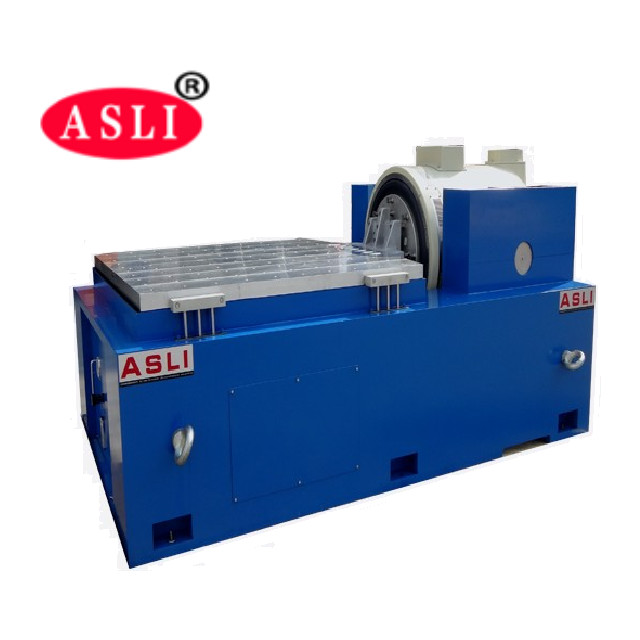

3000hz ad alta frequenza 10000N Shaker System elettrodinamico
Dettagli del prodotto
| forza sinusoidale: | 10000 N | Energia: | Elettronico |
|---|---|---|---|
| direzione delle vibrazioni: | vibrazione orizzontale | onda di vibrazione: | sinusoidale, casuale, shock |
| sensore di accelerazione: | 1 pz | ingresso: | 1 canale |
| produzione: | 1 canale | Frequenza: | 3~3000 Hz |
| Evidenziare |
sistema elettrodinamico dell'agitatore 3000hz,sistema elettrodinamico dell'agitatore 10000N,agitatore ad alta frequenza di vibrazione 3000hz |
||
Descrizione del prodotto
Il sistema di shaker elettrodinamico da 10000N ad alta frequenza da 3000Hz è progettato per applicazioni di test di vibrazione impegnative. Questi sistemi sono ampiamente utilizzati nei settori della difesa nazionale, dello sviluppo di armi, dell'aviazione, dell'aerospaziale, delle comunicazioni, dell'elettronica, degli elettrodomestici e degli elettrodomestici.
| Dimensioni del banco (mm) |
Nominale Sinusoidale Forza (N) |
Nominale Casuale Forza (N) |
Frequenza Gamma (Hz) |
Nominale Accelerazione (m/s²) |
Nominale Velocità (m/s) |
Nominale Standard di test di vibrazione richiesto (p-p) mm |
Max. Carico (Kg) |
Mobile Bobina (Kg) |
Dimensioni della Bobina Mobile (mm) ES-10 |
|---|---|---|---|---|---|---|---|---|---|
| 10000 | 3–3000 | 3–3000 | 1000 | 90 | 51 | 1000 | 14 | Φ240 | ES-20 |
| 20000 | 3–3000 | 3–3000 | 1000 | 90 | 51 | 1000 | 30 | Φ320 | ES-30 |
| 30000 | 3–2800 | 3–2800 | 1000 | 90 | 51 | 1000 | 40 | Φ450 | Caratteristiche del supporto orizzontale |
| 40000 | 3–2800 | 3–2800 | 1000 | 90 | 51 | 1000 | 50 | Φ450 | Caratteristiche del supporto orizzontale |
| 50000 | 3–2700 | 3–2700 | 1000 | 90 | 51 | 1000 | 60 | Φ450 | Caratteristiche del supporto orizzontale |
| 60000 | 3–2700 | 3–2700 | 1000 | 90 | 51 | 1000 | 60 | Φ450 | Caratteristiche del supporto orizzontale |
| 100000 | 3–2500 | 3–2500 | 1000 | 90 | 51 | 1000 | 90 | Φ450 | Caratteristiche del supporto orizzontale |
- Il banco orizzontale e il banco di vibrazione sono di tipo integrale, caratterizzati da una struttura robusta e da un'installazione e regolazione convenienti.
- Traccia a pressione statica con design a V, che offre capacità anti-scivolamento e anti-carico decentrato.
- Pompa dell'olio integrata con una struttura ben progettata per un facile utilizzo.
- Parametri Tecnici dell'Espansore Orizzontale
| Dimensioni del banco (mm) | Gamma di frequenza (Hz) | Peso delle parti mobili (kg) | LT0303 |
|---|---|---|---|
| 300×300×22 |
300×300×26 300×300×30 5–1000 |
5–1500 5–2000 57.7 |
7.8 9.0 LT0404 |
| 400×400×22 |
400×400×26 400×400×30 5–1000 |
5–1500 5–2000 57.7 |
13.2 16.0 LT0505 |
| 500×500×25 |
500×500×30 500×500×35 5–1000 |
5–1500 5–2000 57.7 |
23.1 27.0 LT0606 |
| 600×600×25 |
600×600×30 600×600×40 5–1000 |
5–1500 5–2000 57.7 |
33.0 45 LT0707 |
| 700×700×25 |
700×700×30 700×700×35 5–800 |
5–1000 5–1500 5–2000 |
44.2 52 LT0808 |
| 800×800×30 |
800×800×40 800×800×45 5–1000 |
5–1500 5–2000 57.7 |

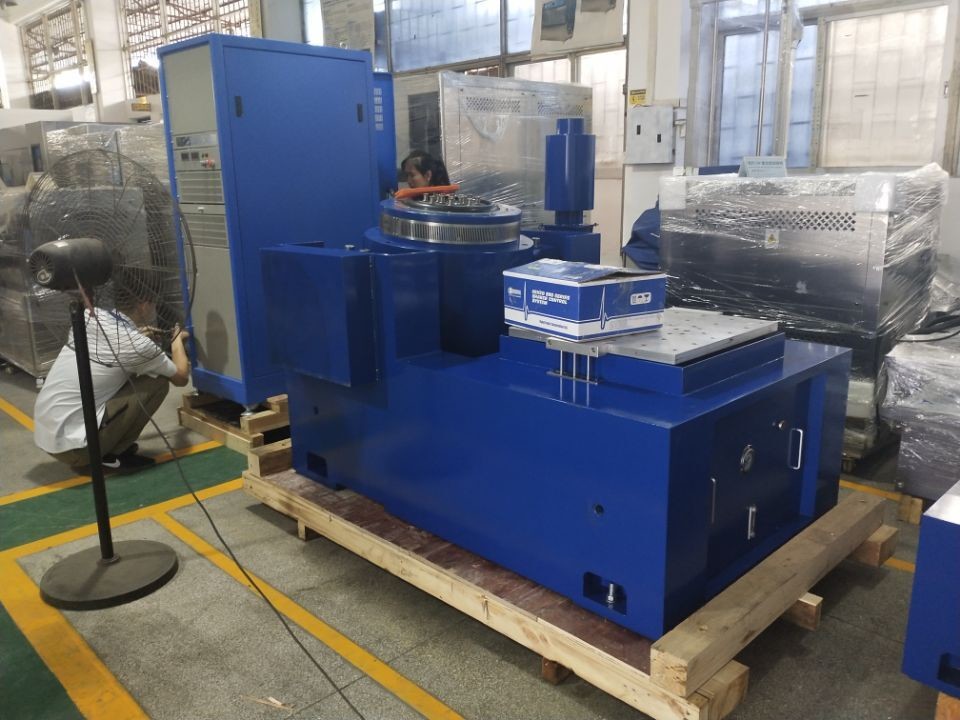

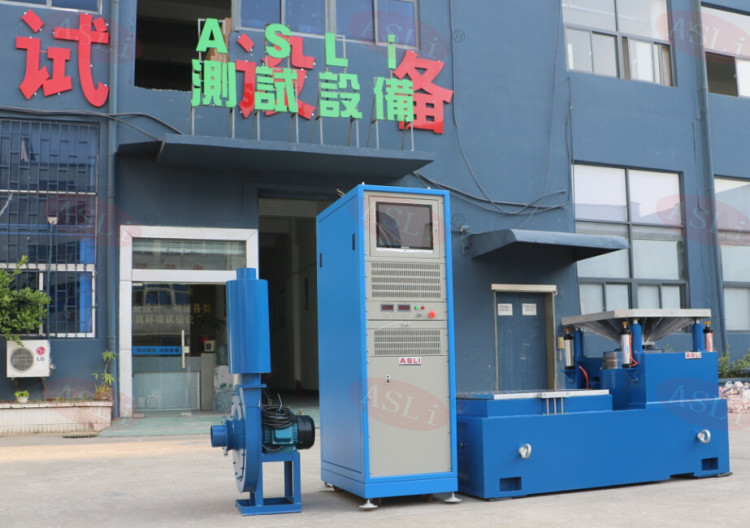

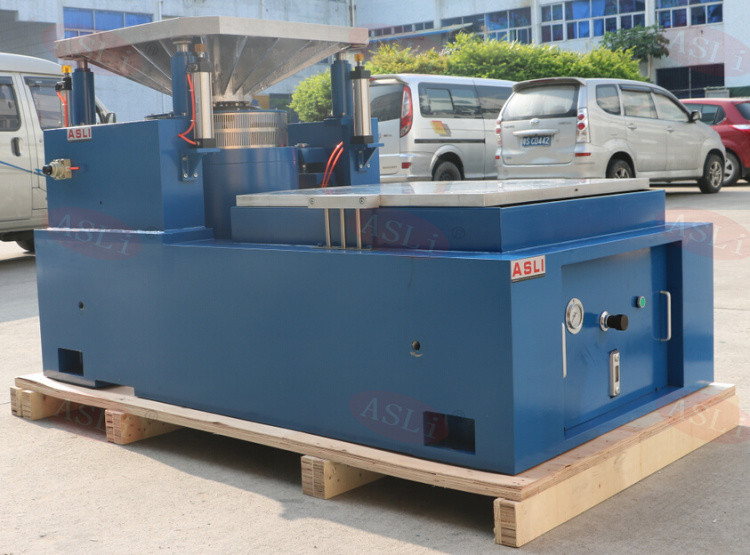

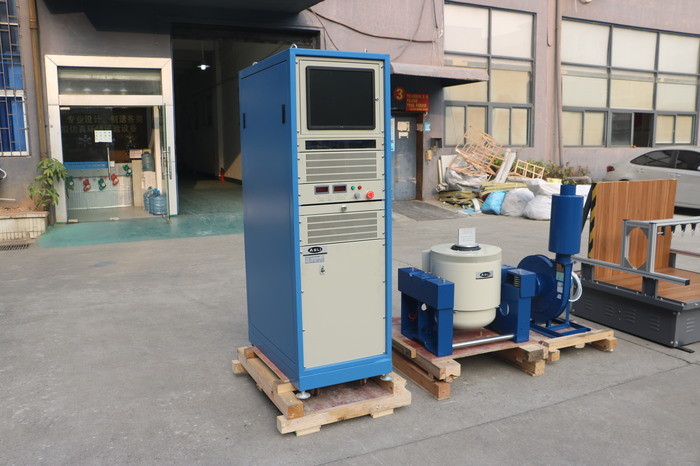

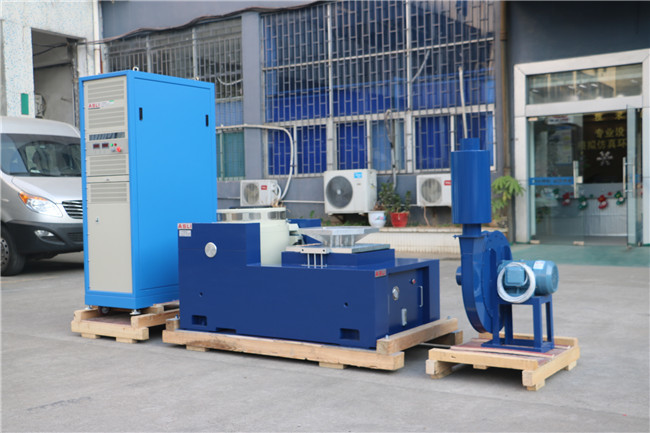

76.9 86.5 Immagini del prodotto |
Questo sistema può eseguire test di vibrazione sinusoidale sugli assi X, Y e Z e test di vibrazione casuale a banda larga, nonché test di impulsi classici (onda sinusoidale, trapezoidale, a dente di sega) e test dello spettro di risposta agli urti.
FAQ:
D1: Cos'è uno shaker a vibrazione elettrodinamico?
R: Uno shaker a vibrazione elettrodinamico è un sistema di prova utilizzato per simulare le condizioni di vibrazione che i prodotti possono incontrare durante il trasporto, il funzionamento o il servizio. È ampiamente utilizzato per test di affidabilità, durata e qualifica.
D2: Quali prodotti possono essere testati?
R: Può essere utilizzato per componenti elettronici, parti automobilistiche, batterie, componenti aerospaziali, prodotti elettrici, imballaggi, apparecchiature di comunicazione e altri prodotti che richiedono test di vibrazione.
D3: Quali test di vibrazione può eseguire lo shaker?
R: A seconda della configurazione del sistema, può eseguire vibrazioni sinusoidali, vibrazioni casuali, test d'urto, ricerca di risonanza, sweep di frequenza e altri test di vibrazione programmabili.
D4: Qual è la frequenza di test massima?
R: La frequenza massima dipende dal modello e dalla configurazione. Sono disponibili diversi modelli di shaker per diversi requisiti di frequenza. Si prega di fornire l'intervallo di frequenza richiesto in modo che possiamo consigliare un modello adatto.
D5: Come seleziono il modello di shaker corretto?
R: I fattori principali includono:
Peso massimo del campione
- Dimensioni del campione
- Direzione di vibrazione richiesta
- Intervallo di frequenza
- Accelerazione massima
- Spostamento
- Standard di test di vibrazione richiesto
- Sulla base di questi parametri, possiamo consigliare un sistema di shaker adatto.
D6: Lo shaker può eseguire vibrazioni sia verticali che orizzontali?
R: Sì. A seconda della configurazione, il sistema può essere fornito con un setup di test verticale, un setup di test orizzontale o entrambi.
D7: Può eseguire test di vibrazione casuale?
R: Sì. Un controller di vibrazione adatto può essere configurato per test di vibrazione casuale, inclusi profili di test basati su PSD.
D8: Può eseguire test d'urto?
R: Sì, a condizione che il sistema shaker selezionato abbia sufficiente forza, spostamento e capacità di accelerazione per il profilo d'urto richiesto.
Uno shaker a vibrazione elettrodinamico offre diversi vantaggi per i test di vibrazione ad alta frequenza:
Ampio intervallo di frequenza: adatto sia per test di vibrazione a bassa che ad alta frequenza, specialmente per componenti elettronici e automobilistici.
- Elevata precisione di controllo: frequenza, accelerazione, spostamento, velocità e durata del test possono essere controllati con precisione.
- Risposta rapida: il sistema di azionamento elettrodinamico risponde rapidamente ai segnali di controllo, rendendolo adatto per test di vibrazione a sweep.
- Uscita di vibrazione stabile: il controllo ad anello chiuso aiuta a mantenere livelli di vibrazione stabili durante il test.
- Test programmabili: parametri di test come intervallo di frequenza, velocità di sweep, accelerazione e numero di cicli possono essere programmati automaticamente.
- Adatto per test ad alta frequenza: particolarmente adatto per PCB/PCBA, elettronica automobilistica, sensori, connettori, batterie e altri componenti elettronici.
- Elevata automazione: i programmi di test possono essere salvati ed eseguiti automaticamente, migliorando l'efficienza e la ripetibilità dei test.
Punti salienti del prodotto
Agitatore elettrodinamico 10000N, sinusoidale/casuale/shock 3-3000Hz, vibrazione orizzontale. Pompa dell'olio incorporata, pista di pressione statica a forma di V, resistente alla pendenza e al carico inclinato. Ideale per test di difesa, aerospaziale ed elettronica. Disponibili tavoli di espansione personalizzati.
